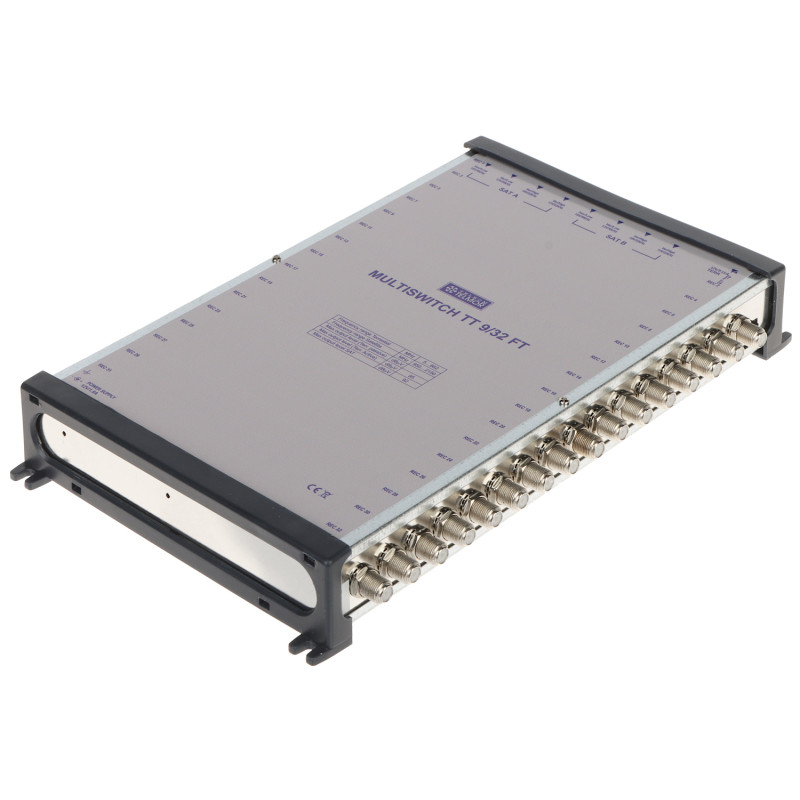

Multiswitch 9 input 32 output terminal TV SAT DVB-T2 isyarat prekoreksi pembahagi

Model: TELMOR TT-9/32-FT

EAN: 6931240093979 SKU: 931093978

• Sokongan 9 input (8x SAT + 1x TV terrestrial)
• 32 output bebas untuk pengguna akhir
• Prekoreksi ciri kabel terbina dalam
• Pilihan mod operasi laluan TV aktif atau pasif
• Keserasian penuh dengan protokol DiSEqC 2.0
• Pengasingan tinggi antara input dan output
• Bekalan kuasa 12V/1.5A disertakan
• Casing logam yang kukuh untuk perlindungan gangguan elektromagnet
• Produk pengeluar Poland TELMOR

Penerangan

Multiswitch TT-9/32-FT ialah peranti terminal profesional daripada jenama terkenal Poland, TELMOR, yang direka untuk membina pemasangan televisyen terrestrial dan satelit kolektif yang meluas. Peranti ini menyokong isyarat daripada dua satelit (8 input SAT) dan satu antena televisyen terrestrial (1 input TV), mengagihkannya kepada sehingga 32 soket pelanggan bebas. Ini adalah penyelesaian ideal untuk bangunan berbilang keluarga, hotel dan rumah tumpangan di mana kebolehpercayaan tinggi dan kualiti isyarat terbaik diperlukan.

Spesifikasi

Peranti ini dicirikan oleh pengasingan yang sangat tinggi antara input dan output, yang menghapuskan risiko kebocoran isyarat dan gangguan. Casing yang kukuh memberikan perlindungan yang sangat baik, melindungi daripada pengaruh medan elektromagnet luaran. Set ini termasuk bekalan kuasa 12V/1.5A khusus yang menjamin operasi sistem yang stabil. Dengan memilih produk jenama TELMOR, anda mendapat jaminan operasi tanpa masalah selama bertahun-tahun serta sokongan teknikal penuh daripada pengeluar. Ini adalah penyelesaian untuk pemasang yang paling menuntut yang menghargai kualiti binaan dan ketepatan operasi.

Kelebihan utama model ini ialah prekoreksi ciri kabel terbina dalam. Fungsi ini membolehkan pampasan pengecilan frekuensi tinggi yang berlaku secara semula jadi dalam kabel sepaksi yang panjang. Hasilnya, isyarat yang sampai ke soket terminal adalah seimbang dan stabil, yang diterjemahkan kepada penerimaan saluran HD dan 4K yang sempurna tanpa gangguan. Multiswitch juga menawarkan pilihan untuk mengendalikan laluan televisyen terrestrial dalam mod aktif atau pasif, memberikan pemasang fleksibiliti yang besar dalam menyesuaikan sistem dengan keadaan penerimaan tempatan.

Bilangan input

32

9 (8x SAT 950 MHz ... 2150 MHz, 1x TV 5 MHz ... 862 MHz)

13 V / 18 V, 0 Hz / 22 kHz, DiSEqC 2.0

Bilangan output

-2 ... +1 dB

Isyarat pensuisan

-25 ... -19 dB

Pengecilan cawangan SAT

-5 ... +1 dB

Pengecilan cawangan TV (Pasif)

Input TV: 10 dB, Input SAT: 8 dB

Pengecilan cawangan TV (Aktif)

92 dBµV

Pengecilan pantulan

95 dBµV

Tahap output maksimum SAT

Pengasingan TV/SAT

Tahap output maksimum TV

> 24 dB

Pengasingan SAT/TV

> 60 dB

Pengasingan interpolarisasi H/V

> 30 dB

Bekalan kuasa prapenguat

12 V DC / 150 mA

Bekalan kuasa peranti

12 V DC / 1.5 A (bekalan kuasa disertakan)

Logik kawalan dan fungsi

Peranti ini menggunakan logik kawalan termaju berdasarkan protokol DiSEqC 2.0 (Digital Satellite Equipment Control). Sistem ini membolehkan komunikasi dua hala penuh antara penerima satelit dan multiswitch, yang membolehkan pengurusan isyarat pintar daripada dua kedudukan orbit berbeza (contohnya Hotbird dan Astra). Pemproses peranti menganalisis isyarat pensuisan: voltan DC 13V/18V untuk pemilihan polarisasi menegak atau mendatar dan isyarat 22kHz untuk pemilihan jalur rendah atau tinggi. Terima kasih kepada pelaksanaan DiSEqC 2.0, multiswitch memastikan tindak balas segera terhadap arahan pengguna, meminimumkan masa penukaran saluran dan menjamin kestabilan operasi walaupun dalam pemasangan kolektif yang paling meluas. Selain itu, algoritma prekoreksi ciri terbina dalam secara automatik mengimbangi kehilangan isyarat pada frekuensi tinggi, yang penting untuk mengekalkan integriti data dalam penghantaran digital DVB-S2 dan 4K UHD.

Kandungan

1x Multiswitch TT-9/32-FT

1x Bekalan kuasa sesalur 12V/1.5A

1x Manual pengguna

Dimensi, Berat

Dimensi produk: 40 x 290 x 190 mm (D x W x H)

Dimensi pembungkusan: 55 x 380 x 195 mm (D x W x H)

Berat produk: 880 g

Berat dengan pembungkusan: 1138 g

Muat turun

• CE Declaration
• SAFETY COMPLIANCE
