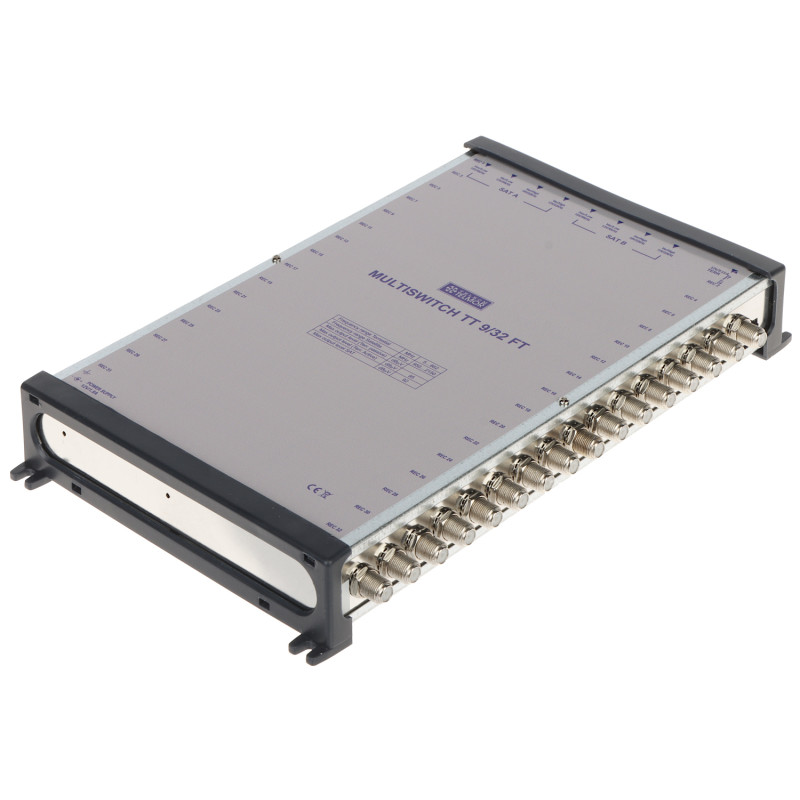

マルチスイッチ 9入力 32出力 終端型 TV SAT DVB-T2 信号プリ補正 分配器

モデル: TELMOR TT-9/32-FT

EAN: 6931240093979 SKU: 931093978

• 9入力対応 (8x SAT + 1x 地上波TV)
• エンドユーザー向け32独立出力
• ケーブル特性プリ補正機能内蔵
• TV経路のアクティブ/パッシブ動作モード選択可能
• DiSEqC 2.0プロトコル完全対応
• 入力・出力間の高い分離性能
• 12V/1.5A電源アダプター付属
• シールド性に優れた堅牢な金属製筐体
• ポーランドのメーカーTELMOR社製

概要

マルチスイッチTT-9/32-FTは、ポーランドの著名なブランドTELMORが設計したプロフェッショナルな終端機器であり、大規模な集合住宅用地上波・衛星放送受信システムの構築を目的としています。本機は2つの衛星からの信号（8つのSAT入力）と1つの地上波テレビアンテナ（1つのTV入力）をサポートし、最大32の独立した加入者用端子に分配します。高い信頼性と最高品質の信号が求められる集合住宅、ホテル、ペンションに最適なソリューションです。

本モデルの重要な利点は、ケーブル特性のプリ補正機能が内蔵されていることです。この機能により、同軸ケーブルの長距離伝送で自然に発生する高周波減衰を補正できます。その結果、終端端子に到達する信号が均一かつ安定し、HDおよび4Kチャンネルのノイズのない優れた受信が可能になります。また、地上波TV経路のアクティブ/パッシブ動作モードを選択できるため、設置環境に合わせてシステムを柔軟に調整できます。

本機は入力および出力間の分離性能が非常に高く、信号の混入や干渉の発生を防ぎます。堅牢な筐体は優れたシールド性能を備え、外部電磁界の影響から保護します。専用の12V/1.5A電源アダプターが付属しており、システム全体の安定した動作を保証します。TELMOR製品を選択することで、長年にわたるトラブルフリーの運用とメーカーによる完全な技術サポートが保証されます。品質と精度の高さを重視する最も要求の厳しい設置業者様向けのソリューションです。

仕様

入力数

9 (8x SAT 950 MHz ... 2150 MHz, 1x TV 5 MHz ... 862 MHz)

出力数

32

スイッチング信号

13 V / 18 V, 0 Hz / 22 kHz, DiSEqC 2.0

SAT分岐減衰量

-2 ... +1 dB

TV分岐減衰量 (パッシブ)

-25 ... -19 dB

TV分岐減衰量 (アクティブ)

-5 ... +1 dB

反射減衰量

TV入力: 10 dB, SAT入力: 8 dB

最大出力レベル SAT

92 dBµV

最大出力レベル TV

95 dBµV

TV/SAT分離度

> 24 dB

SAT/TV分離度

> 60 dB

偏波間分離度 H/V

> 30 dB

プリアンプ電源

12 V DC / 150 mA

機器電源

12 V DC / 1.5 A (電源アダプター付属)

制御ロジックおよび機能

本機は、DiSEqC 2.0 (Digital Satellite Equipment Control) プロトコルに基づく高度な制御ロジックを採用しています。このシステムにより、衛星受信機とマルチスイッチ間の完全な双方向通信が可能となり、2つの異なる軌道位置（例：HotbirdとAstra）からの信号をインテリジェントに管理できます。機器のプロセッサは、垂直/水平偏波を選択するための13V/18V直流電圧、および低帯域/高帯域を選択するための22kHz信号といったスイッチング信号を解析します。DiSEqC 2.0の実装により、マルチスイッチはユーザーのコマンドに対して瞬時に反応し、チャンネル切り替え時間を最小限に抑え、大規模な集合住宅システムにおいても安定した動作を保証します。さらに、内蔵の特性プリ補正アルゴリズムが自動的に高周波信号の損失を補正し、DVB-S2および4K UHDデジタル伝送におけるデータの整合性を維持するために不可欠な役割を果たします。

同梱物

1x マルチスイッチ TT-9/32-FT

1x 電源アダプター 12V/1.5A

1x 取扱説明書

寸法・重量

製品寸法: 40 x 290 x 190 mm (奥行 x 幅 x 高さ)

梱包寸法: 55 x 380 x 195 mm (奥行 x 幅 x 高さ)

製品重量: 880 g

梱包重量: 1138 g
