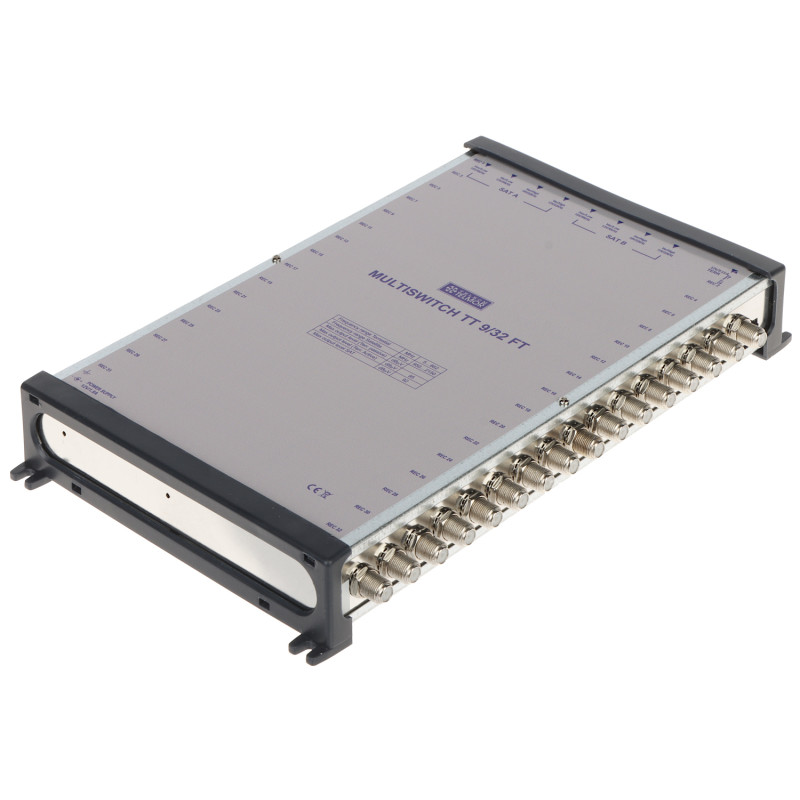

Multikytkin 9 tuloa 32 lähtöä pääte TV SAT DVB-T2 signaalin esikorjaus jakaja

Malli: TELMOR TT-9/32-FT

EAN: 6931240093979 SKU: 931093978

• 9 tulon tuki (8x SAT + 1x maanpäällinen TV)
• 32 itsenäistä lähtöä loppukäyttäjille
• Sisäänrakennettu kaapelin ominaisuuksien esikorjaus
• TV-linjan käyttömahdollisuus aktiivisessa tai passiivisessa tilassa
• Täysi yhteensopivuus DiSEqC 2.0 -protokollan kanssa
• Korkea erotus tulojen ja lähtöjen välillä
• 12V/1.5A virtalähde mukana
• Vankka metallikotelo takaa suojauksen
• Puolalaisen TELMOR-valmistajan tuote

Kuvaus

TT-9/32-FT-multikytkin on tunnetun puolalaisen TELMOR-merkin ammattikäyttöön tarkoitettu päätelaite, joka on suunniteltu laajojen maanpäällisten ja satelliitti-TV-yhteisantennijärjestelmien rakentamiseen. Laite tukee signaaleja kahdelta satelliitilta (8 SAT-tuloa) ja yhdeltä maanpäälliseltä TV-antennilta (1 TV-tulo) jakaen ne jopa 32 itsenäiseen tilaajaliitäntään. Se on ihanteellinen ratkaisu kerrostaloihin, hotelleihin ja majataloihin, joissa vaaditaan korkeaa luotettavuutta ja parasta signaalin laatua.

Tämän mallin keskeinen etu on sisäänrakennettu kaapelin ominaisuuksien esikorjaus. Tämä toiminto mahdollistaa korkeiden taajuuksien vaimennuksen kompensoinnin, jota esiintyy luonnostaan pitkissä koaksiaalikaapelivedoissa. Tämän ansiosta päätepisteeseen saapuva signaali on tasapainoinen ja vakaa, mikä takaa erinomaisen HD- ja 4K-kanavien vastaanoton ilman häiriöitä. Multikytkin tarjoaa myös mahdollisuuden käyttää maanpäällistä TV-linjaa aktiivisessa tai passiivisessa tilassa, mikä antaa asentajalle suurta joustavuutta järjestelmän mukauttamisessa paikallisiin vastaanotto-olosuhteisiin.

Laitteelle on ominaista erittäin korkea erotus tulojen ja lähtöjen välillä, mikä eliminoi signaalien vuotamisen ja häiriöiden syntymisen riskin. Vankka kotelo tarjoaa erinomaisen suojauksen ulkoisia sähkömagneettisia kenttiä vastaan. Pakkaus sisältää dedikoidun 12V/1.5A virtalähteen, joka takaa koko järjestelmän vakaan toiminnan. Valitsemalla TELMOR-tuotteen saat takuun pitkäaikaisesta, häiriöttömästä toiminnasta sekä valmistajan täyden teknisen tuen. Tämä on ratkaisu vaativimmille asentajille, jotka arvostavat valmistuslaatua ja toiminnan tarkkuutta.

Tekniset tiedot

Tulojen määrä

9 (8x SAT 950 MHz ... 2150 MHz, 1x TV 5 MHz ... 862 MHz)

Lähtöjen määrä

32

Kytkentäsignaalit

13 V / 18 V, 0 Hz / 22 kHz, DiSEqC 2.0

SAT-haaroitusvaimennus

-2 ... +1 dB

TV-haaroitusvaimennus (passiivinen)

-25 ... -19 dB

TV-haaroitusvaimennus (aktiivinen)

-5 ... +1 dB

Heijastusvaimennus

TV-tulo: 10 dB, SAT-tulo: 8 dB

SAT-maksimilähtötaso

92 dBµV

TV-maksimilähtötaso

95 dBµV

TV/SAT-erotus

> 24 dB

SAT/TV-erotus

> 60 dB

Polarisaatioiden välinen erotus H/V

> 30 dB

Esivahvistimien virransyöttö

12 V DC / 150 mA

Laitteen virransyöttö

12 V DC / 1.5 A (virtalähde mukana)

Ohjauslogiikka ja toiminnot

Laite käyttää edistynyttä ohjauslogiikkaa, joka perustuu DiSEqC 2.0 (Digital Satellite Equipment Control) -protokollaan. Tämä järjestelmä mahdollistaa täyden kaksisuuntaisen viestinnän satelliittivastaanottimen ja multikytkimen välillä, mikä mahdollistaa älykkään signaalinhallinnan kahdesta eri kiertoradan sijainnista (esim. Hotbird ja Astra). Laitteen prosessori analysoi kytkentäsignaalit: 13V/18V tasajännite pysty- tai vaakapolarisaation valintaan sekä 22kHz signaali ala- tai yläkaistan valintaan. DiSEqC 2.0 -toteutuksen ansiosta multikytkin tarjoaa välittömän vasteen käyttäjän komentoihin, minimoiden kanavanvaihtoajan ja taaten toiminnan vakauden jopa laajimmissa yhteisantennijärjestelmissä. Lisäksi sisäänrakennettu esikorjausalgoritmi kompensoi automaattisesti korkeiden taajuuksien signaalihäviöt, mikä on ratkaisevaa datan eheyden säilyttämiseksi DVB-S2- ja 4K UHD -lähetyksissä.

Sisältö

1x Multikytkin TT-9/32-FT

1x Verkkolaite 12V/1.5A

1x Käyttöohje

Mitat, paino

Tuotteen mitat: 40 x 290 x 190 mm (S x L x K)

Pakkauksen mitat: 55 x 380 x 195 mm (S x L x K)

Tuotteen paino: 880 g

Paino pakkauksen kanssa: 1138 g
