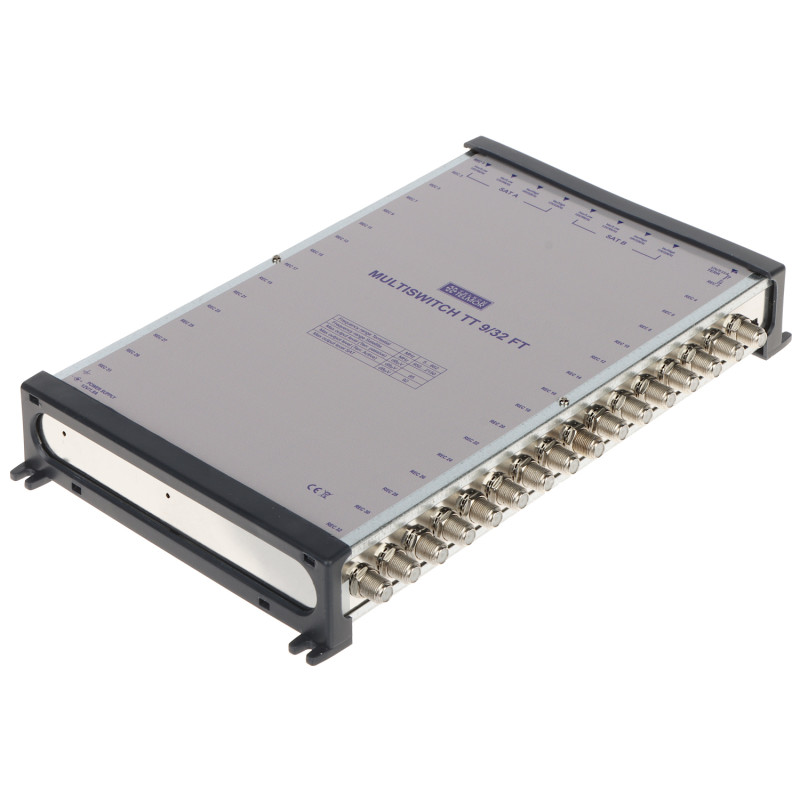

Multiswitch 9 vstupů 32 výstupů koncový TV SAT DVB-T2 předkorekce signálu rozbočovač

Model: TELMOR TT-9/32-FT

EAN: 6931240093979 SKU: 931093978

• Podpora 9 vstupů (8x SAT + 1x TV pozemní)
• 32 nezávislých výstupů pro koncové uživatele
• Vestavěná předkorekce charakteristiky kabelu
• Možnost provozu TV větve v aktivním nebo pasivním režimu
• Plná kompatibilita s protokolem DiSEqC 2.0
• Vysoká separace mezi vstupy a výstupy
• Napájecí zdroj 12V/1.5A v balení
• Robustní kovové pouzdro zajišťující stínění
• Produkt polského výrobce TELMOR

Popis

Multiswitch TT-9/32-FT je profesionální koncové zařízení renomované polské značky TELMOR, navržené pro budování rozsáhlých společných instalací pozemní a satelitní televize. Toto zařízení podporuje signály ze dvou satelitů (8 SAT vstupů) a jedné antény pozemní televize (1 TV vstup), které rozděluje až do 32 nezávislých účastnických zásuvek. Je to ideální řešení pro bytové domy, hotely a penziony, kde je vyžadována vysoká spolehlivost a nejvyšší kvalita signálu.

Klíčovou výhodou tohoto modelu je vestavěná předkorekce charakteristiky kabelu. Tato funkce umožňuje kompenzaci útlumu vysokých frekvencí, ke kterému přirozeně dochází u dlouhých úseků koaxiálního kabelu. Díky tomu je signál přicházející do koncové zásuvky vyrovnaný a stabilní, což se projevuje vynikajícím příjmem HD a 4K kanálů bez rušení. Multiswitch také nabízí možnost provozu větve pozemní televize v aktivním nebo pasivním režimu, což instalatérovi poskytuje velkou flexibilitu při přizpůsobení systému místním příjmovým podmínkám.

Zařízení se vyznačuje velmi vysokou separací mezi vstupy a výstupy, což eliminuje riziko pronikání signálů a vzniku interference. Robustní pouzdro zajišťuje vynikající stínění, které chrání před vlivem vnějších elektromagnetických polí. Součástí balení je dedikovaný napájecí zdroj 12V/1.5A, který zaručuje stabilní provoz celého systému. Výběrem produktu značky TELMOR získáváte záruku dlouholetého, bezporuchového provozu a plnou technickou podporu výrobce. Je to řešení pro nejnáročnější instalatéry, kteří oceňují kvalitu zpracování a přesnost fungování.

Specifikace

Počet vstupů

9 (8x SAT 950 MHz ... 2150 MHz, 1x TV 5 MHz ... 862 MHz)

Počet výstupů

32

Spínací signály

13 V / 18 V, 0 Hz / 22 kHz, DiSEqC 2.0

Útlum odbočky SAT

-2 ... +1 dB

Útlum odbočky TV (pasivní)

-25 ... -19 dB

Útlum odbočky TV (aktivní)

-5 ... +1 dB

Útlum odrazu

Vstup TV: 10 dB, Vstup SAT: 8 dB

Maximální výstupní úroveň SAT

92 dBµV

Maximální výstupní úroveň TV

95 dBµV

Separace TV/SAT

> 24 dB

Separace SAT/TV

> 60 dB

Separace mezi polarizacemi H/V

> 30 dB

Napájení předzesilovačů

12 V DC / 150 mA

Napájení zařízení

12 V DC / 1.5 A (napájecí zdroj v balení)

Logika řízení a funkce

Zařízení využívá pokročilou logiku řízení založenou na protokolu DiSEqC 2.0 (Digital Satellite Equipment Control). Tento systém umožňuje plnou obousměrnou komunikaci mezi satelitním přijímačem a multiswitchem, což umožňuje inteligentní správu signálu ze dvou různých orbitálních pozic (např. Hotbird a Astra). Procesor zařízení analyzuje spínací signály: stejnosměrné napětí 13V/18V pro volbu vertikální nebo horizontální polarizace a signál 22kHz pro volbu nízkého nebo vysokého pásma. Díky implementaci DiSEqC 2.0 zajišťuje multiswitch bleskovou reakci na příkazy uživatele, minimalizuje dobu přepínání kanálů a zaručuje stabilitu provozu i v těch nejrozsáhlejších společných instalacích. Vestavěný algoritmus předkorekce charakteristiky navíc automaticky kompenzuje ztráty signálu na vysokých frekvencích, což je klíčové pro zachování integrity dat při digitálním vysílání DVB-S2 a 4K UHD.

Obsah balení

1x Multiswitch TT-9/32-FT

1x Síťový napájecí zdroj 12V/1.5A

1x Návod k obsluze

Rozměry, Hmotnost

Rozměry produktu: 40 x 290 x 190 mm (hl. x š. x v.)

Rozměry balení: 55 x 380 x 195 mm (hl. x š. x v.)

Hmotnost produktu: 880 g

Hmotnost s balením: 1138 g
