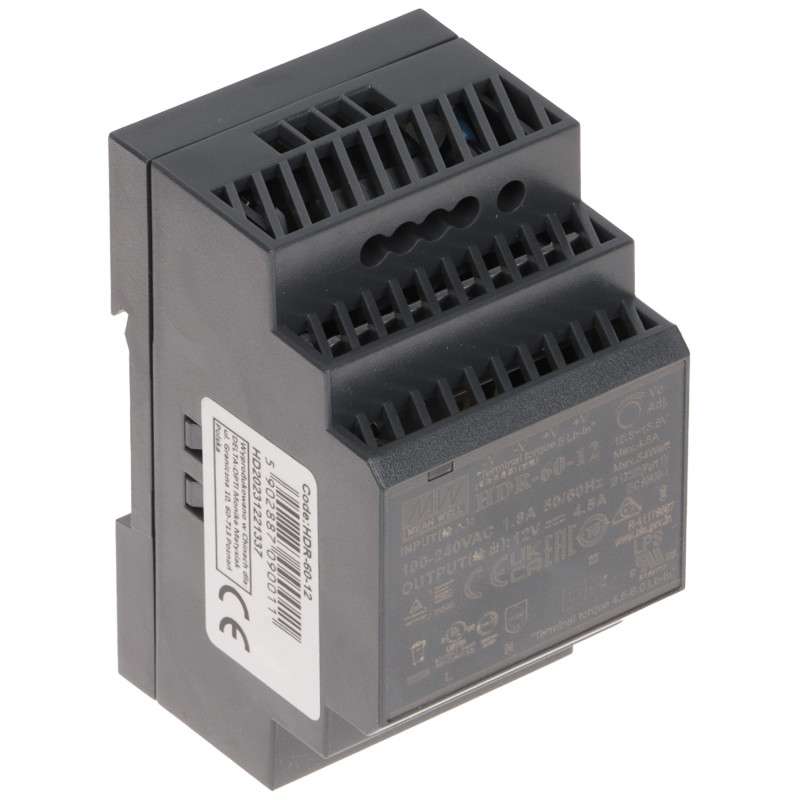

DINレール用スイッチング電源 12V DC 4.5A 54W 超薄型 高効率 制御盤用

モデル: MEAN WELL HDR-60-12

EAN: 6931240018057 SKU: 931018055

• 幅52.5mm (3SU) の超薄型筐体
• DINレール TS-35/7.5 または TS-35/15 に取り付け可能
• 広範囲なACおよびDC入力電圧に対応
• 88%の高エネルギー効率
• 無負荷時消費電力 0.3W 未満
• 出力電圧調整範囲 10.8V - 13.8V
• 絶縁クラスII (接地不要)
• 自然空冷方式
• -30°C から +70°C までの広い動作温度範囲
• 包括的な保護機能: SCP、OLP、OVP
• DC OK 動作状態を示すLEDインジケーター
• 長寿命、3年保証

説明

HDR-60-12スイッチング電源は、著名なメーカーMean Wellによる高度な電源装置であり、DINレールTS-35/7.5または15への取り付け用に特別に設計されています。幅わずか52.5mm（3モジュール分）の超コンパクトな設計により、家庭用配電盤や産業用制御盤など、スペースが限られた場所での使用に最適です。無負荷時の消費電力が非常に低く（0.3W未満）、現代の環境基準に適合した省エネソリューションです。

この電源は、内蔵のポテンショメータを使用して10.8Vから13.8Vの範囲で精密に調整可能な安定した12V DC出力電圧を提供します。これは、長い伝送ラインで電圧降下が発生する設置環境において特に重要です。88%という高い効率により熱損失が最小限に抑えられ、自然空冷で-30°Cから+70°Cの広い温度範囲でのトラブルのない動作が可能です。製品は絶縁クラスIIに準拠しており、接地が不要なため設置プロセスが簡素化されます。

短絡保護、過負荷保護、過電圧保護などの包括的な保護システムにより、安全な使用が保証されます。この電源は、厳格な安全基準および電磁両立性基準を満たしており、多数の認証によって裏付けられています。CCTV監視システム、警報システム、ビルオートメーション、LED照明のための信頼性の高い電源です。耐熱性の高いプラスチック製の堅牢な筐体と3年間の保証期間は、最も要求の厳しい設置業者やエンドユーザーにも満足いただける最高品質の製品であることを証明しています。

仕様

電源の種類

スイッチング方式 - 高効率かつ安定した出力電圧

AC入力電圧

85 V ... 264 V - グローバルネットワーク対応のユニバーサル入力範囲

DC入力電圧

120 V ... 370 V - 直流電源供給可能

出力電圧

12 V DC - 安定化直流電圧

出力電圧調整

10.8 V ... 13.8 V DC - パネル上のポテンショメータによる精密調整

電源の電流容量

4.5 A - 最大連続電流

電源の電力

54 W - 定格出力

出力数

1個 - 容易なブリッジ接続のための二重ネジ端子 (+V, +V, -V, -V)

効率

88 % - 盤内の発熱を抑える高効率

筐体タイプ

DIN - 産業標準、3モジュール幅 (3SU)

短絡保護

あり - ヒカップモード、短絡解消後に自動復帰

過負荷保護

あり - 定格電力の105% ... 160%の範囲、定電流モード

過電圧保護

あり - 14.2 V ... 16.2 Vの範囲、出力電圧遮断

動作温度

-30 °C ... 70 °C - 過酷な環境での動作に対応

相対湿度

20 % ... 90 % - 結露なき環境での動作

絶縁クラス

クラスII - 二重絶縁、PE接地接続不要

無負荷時消費電力

< 0.3 W - ErP基準準拠および省エネ

動作表示

フロントパネルのDC OK LEDによる電圧供給表示

規格適合

UL62368-1, EN61558-1, EN61558-2-16, IEC62368-1, EN55032, EN61000-3-2

保証

3年 - メーカーによる高い信頼性の証明

内容物

1x DINレール用スイッチング電源 HDR-60-12

寸法、重量

製品寸法: 58 x 53 x 92 mm (奥行 x 幅 x 高さ)

梱包寸法: 55 x 60 x 95 mm (奥行 x 幅 x 高さ)

製品重量: 190 g

梱包重量: 206 g

ダウンロード

• CE宣言
• 安全コンプライアンス
