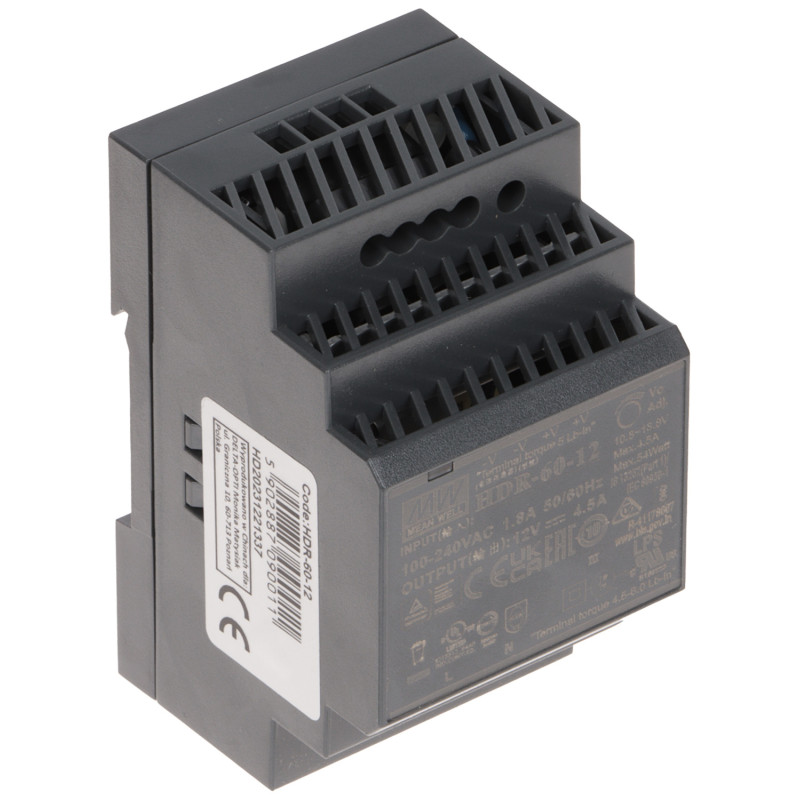

12V DC 4.5A 54W DIN导轨开关电源 超窄高效稳压电源 适用于控制柜

型号: MEAN WELL HDR-60-12

EAN: 6931240018057 SKU: 931018055

• 超窄外壳，宽度仅52.5 mm (3SU)
• 支持DIN导轨 TS-35/7.5 或 TS-35/15 安装
• 宽AC和DC输入电压范围
• 高达88%的能源效率
• 空载功耗低于0.3W
• 输出电压调节范围：10.8V - 13.8V
• II类绝缘等级（无需接地）
• 自然风冷散热
• 工作温度范围广：-30°C 至 +70°C
• 全方位保护：短路保护(SCP)、过载保护(OLP)、过压保护(OVP)
• DC OK LED工作状态指示灯
• 长寿命，提供3年质保

描述

HDR-60-12开关电源是一款来自知名制造商明纬(Mean Well)的高级电源设备，专为安装在TS-35/7.5或15 DIN导轨上而设计。凭借其仅52.5 mm（相当于3个保险丝模块）的超紧凑结构，它非常适合空间受限的场所，如家用配电箱或工业控制柜。该设备在空载状态下的功耗极低（低于0.3W），使其成为一种符合现代环保标准的高能效解决方案。

该电源提供稳定的12V DC输出电压，并可通过内置电位器在10.8V至13.8V范围内进行精确调节。这在长距离传输线路出现电压降的情况下尤为重要。88%的高效率最大限度地减少了热能损耗，使其能够在-30°C至+70°C的宽温度范围内通过自然风冷实现无故障运行。产品采用II类绝缘等级，无需接地，简化了安装过程。

全面的保护系统（短路、过载和过压保护）确保了使用的安全性。该电源符合严格的安全和电磁兼容性标准，并拥有多项认证。它是CCTV监控系统、报警系统、楼宇自动化和LED照明的可靠电源。耐高温塑料外壳和3年质保期证明了该产品的卓越品质，能够满足最苛刻的安装人员和最终用户的需求。

规格

电源类型

开关型 - 高效率和输出电压稳定性

AC输入电压

85 V ... 264 V - 全球电网通用输入范围

DC输入电压

120 V ... 370 V - 支持直流供电

输出电压

12 V DC - 稳压直流输出

输出电压调节

10.8 V ... 13.8 V DC - 面板电位器精确调节

电源电流容量

4.5 A - 最大连续电流

电源功率

54 W - 设备额定功率

输出数量

1个 - 双螺丝端子 (+V, +V, -V, -V) 便于桥接

效率

88 % - 高效率，减少机柜发热

外壳类型

DIN - 工业标准，3个模块宽度 (3SU)

短路保护

是 - 打嗝模式，故障排除后自动恢复工作

过载保护

是 - 额定功率的105% ... 160%范围内，恒流模式

过压保护

是 - 14.2 V ... 16.2 V范围内，切断输出电压

工作温度

-30 °C ... 70 °C - 适应恶劣环境工作

相对湿度

20 % ... 90 % - 无冷凝环境下工作

绝缘等级

II类 - 双重绝缘，无需连接PE地线

空载功耗

< 0.3 W - 符合ErP标准，节能环保

工作指示

前面板DC OK LED指示灯，显示电压状态

标准合规性

UL62368-1, EN61558-1, EN61558-2-16, IEC62368-1, EN55032, EN61000-3-2

质保

3年 - 制造商认证的高可靠性

包装内容

1x HDR-60-12 DIN导轨开关电源

尺寸与重量

产品尺寸: 58 x 53 x 92 mm (深 x 宽 x 高)

包装尺寸: 55 x 60 x 95 mm (深 x 宽 x 高)

产品重量: 190 g

包装重量: 206 g
