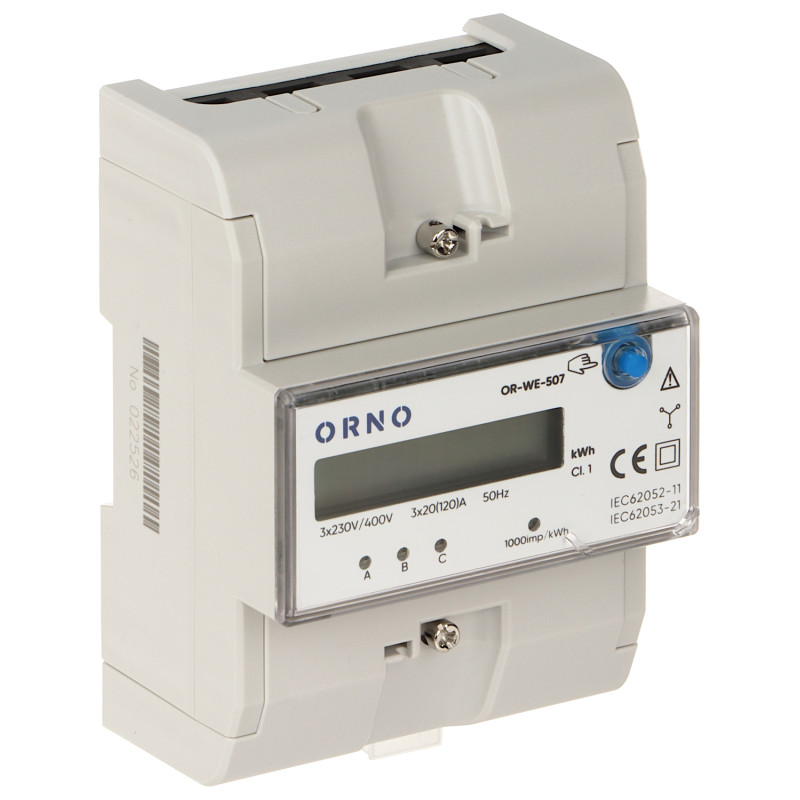

三相电能表 120A DIN导轨 LCD kWh 电能分表

型号: ORNO OR-WE-507

EAN: 6931240059005 SKU: 931059008

• 三相电网电能精确测量
• 高电流负载能力，最大电流可达120A
• 带背光的清晰LCD显示屏 (6+1位)
• 安装于标准TS-35 DIN导轨 (5个模块宽度)
• 集成脉冲输出，适用于远程抄表系统
• LED指示灯显示电流消耗和工作状态
• 高测量精度等级 (1级)
• 坚固的塑料外壳，防护等级IP20
• 工作温度范围广，从-20°C至+55°C
• 通过最大16 mm²的螺丝端子轻松连接

描述

OR-WE-507三相电能表是一款先进的测量设备，专为精确监测三相电网中的能耗而设计。它是家庭和工业应用的理想选择，在这些应用中，需要1级精度的可靠性和高测量准确性。该设备具有宽电流范围，支持20A的基本电流和高达120A的最大电流，可与大功率负载配合使用。

该电能表的主要优点是其清晰的LCD显示屏，以6+1位格式显示数据，能够以0.1 kWh的分辨率精确读取能耗。由于采用标准TS-35 DIN导轨安装，设备在配电盘中的安装既快速又简单。5个模块宽度的紧凑型外壳可实现配电柜内空间的优化利用。

OR-WE-507电能表配备了脉冲输出，可与远程抄表和能源监控系统集成。此外，内置的LED指示灯可显示电流消耗和设备运行状态，便于日常诊断。由优质塑料制成的坚固结构确保了使用寿命，IP20防护等级保证了室内使用的安全性。该设备在-20°C至55°C的宽温度范围内稳定工作，使其能够适应建筑物内部多变的环境条件。选择此型号，您将获得可靠的能源结算保障，并能全面控制电气装置的运行成本。

规格

设备类型

电能表，三相 - 专为三相系统中的有功功率直接测量而设计。

额定电压

3 x 230 V / 400 V AC, 50 Hz - 欧洲电网的标准参数。

工作电流

基本电流 (额定): 20 A; 最大电流: 120 A - 确保在高负载下稳定运行。

精度等级

1级 - 保证测量误差不超过1%，从而实现精确的相间结算。

数据显示

LCD 6+1位 (000000.0 kWh) - 可轻松读取总能耗，精确到小数点后一位。

测量单位

kWh (千瓦时) - 电能的标准结算单位。

脉冲频率

1000 imp/kWh - 用于能源监控系统的高分辨率脉冲。

脉冲输出

是 - 允许连接计数设备或BMS系统进行远程能耗分析。

连接器和端子类型

最大截面积为16 mm²的螺丝端子 - 确保电流导线连接牢固且持久。

工作指示

LED指示灯 - 关于各相电压存在情况及脉冲生成的视觉信息。

外壳与安装

优质塑料；安装于DIN TS-35导轨 (配电盘中的标准安装导轨)。

防护等级

IP20 - 防止手指接触危险部件，并防止直径12.5 mm及以上的固体异物进入。

环境条件

工作温度: -20 °C ... 55 °C - 允许安装在未加热的技术室中。

模块化尺寸

宽度: 5个模块 (87.5 mm) - 节省配电柜空间的紧凑设计。

内容

1x OR-WE-507电能表

1x 波兰语和英语用户手册

尺寸与重量

产品尺寸: 70 x 90 x 130 mm (深 x 宽 x 高)

包装尺寸: 80 x 100 x 140 mm (深 x 宽 x 高)

产品重量: 609 g

包装重量: 697 g
