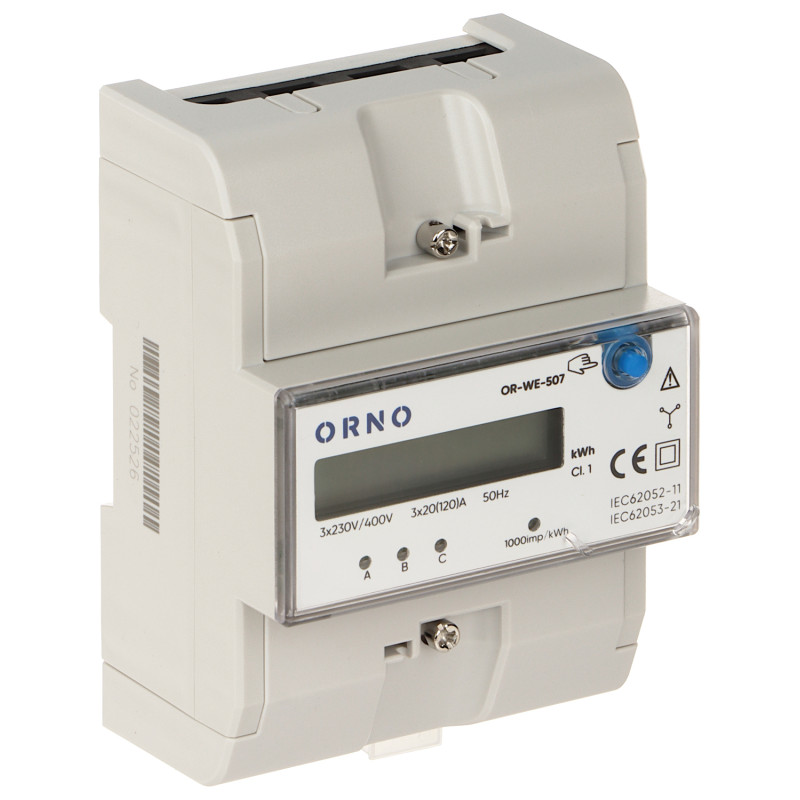

3상 120A DIN 레일 LCD kWh 전력량계

모델: ORNO OR-WE-507

EAN: 6931240059005 SKU: 931059008

• 3상 네트워크에서의 정밀한 전력 측정
• 최대 120A의 높은 전류 부하 용량
• 백라이트가 포함된 읽기 쉬운 LCD 디스플레이 (6+1 자리)
• 표준 DIN 레일 TS-35 장착 (5 모듈 폭)
• 원격 검침 시스템을 위한 통합 펄스 출력
• 전력 소비 및 작동 상태를 나타내는 LED 표시등
• 높은 측정 정확도 등급 (Class I)
• IP20 보호 등급의 견고한 플라스틱 하우징
• -20°C ~ +55°C의 넓은 작동 온도 범위
• 최대 16 mm²의 나사식 단자로 간편한 연결

설명

3상 전력량계 OR-WE-507은 3상 네트워크의 에너지 소비를 정밀하게 모니터링하도록 설계된 고급 측정 장치입니다. 이 제품은 Class I의 높은 측정 정확도와 신뢰성이 요구되는 가정용 및 산업용 애플리케이션 모두에 이상적인 솔루션입니다. 이 장치는 20A의 기본 전류와 최대 120A의 최대 전류를 지원하는 넓은 전류 범위를 특징으로 하여 고전력 부하와 함께 사용할 수 있습니다.

사양

장치 유형

전력량계, 3상 - 3상 시스템에서 유효 전력을 직접 측정하기 위해 설계되었습니다.

정격 전압

3 x 230 V / 400 V AC, 50 Hz - 유럽 전력망을 위한 표준 매개변수입니다.

작동 전류

기본(공칭) 전류: 20 A; 최대 전류: 120 A - 높은 부하에서도 안정적인 작동을 보장합니다.

정확도 등급

Class I - 1% 이내의 측정 오차를 보장하여 정밀한 상간 정산이 가능합니다.

데이터 디스플레이

LCD 6+1 자리 (000000.0 kWh) - 소수점 첫째 자리까지 총 에너지 소비량을 쉽게 읽을 수 있습니다.

측정 단위

kWh (킬로와트시) - 전기 에너지의 표준 정산 단위입니다.

펄스 주파수

1000 imp/kWh - 에너지 모니터링 시스템을 위한 높은 펄스 해상도입니다.

펄스 출력

예 - 원격 소비량 분석을 위해 카운팅 장치나 BMS 시스템을 연결할 수 있습니다.

커넥터 및 단자 유형

최대 16 mm² 단면적의 나사식 단자 - 전력 케이블의 확실하고 내구성 있는 연결을 보장합니다.

작동 표시

LED 표시등 - 각 상의 전압 존재 여부 및 펄스 생성에 대한 시각적 정보를 제공합니다.

하우징 및 장착

고품질 플라스틱; DIN 레일 TS-35 장착 (배전반 내 표준 장착 레일).

보호 등급

IP20 - 손가락 등 위험 부품에 대한 접근 방지 및 직경 12.5 mm 이상의 고체 이물질로부터 보호합니다.

환경 조건

작동 온도: -20 °C ... 55 °C - 난방이 되지 않는 기술실에도 설치가 가능합니다.

모듈 치수

너비: 5 모듈 (87.5 mm) - 전기 캐비닛의 공간을 절약하는 컴팩트한 디자인입니다.

구성품

1x 전력량계 OR-WE-507

1x 폴란드어 및 영어 사용 설명서

치수, 무게

제품 치수: 70 x 90 x 130 mm (깊이 x 너비 x 높이)

포장 치수: 80 x 100 x 140 mm (깊이 x 너비 x 높이)

제품 무게: 609 g

포장 포함 무게: 697 g
