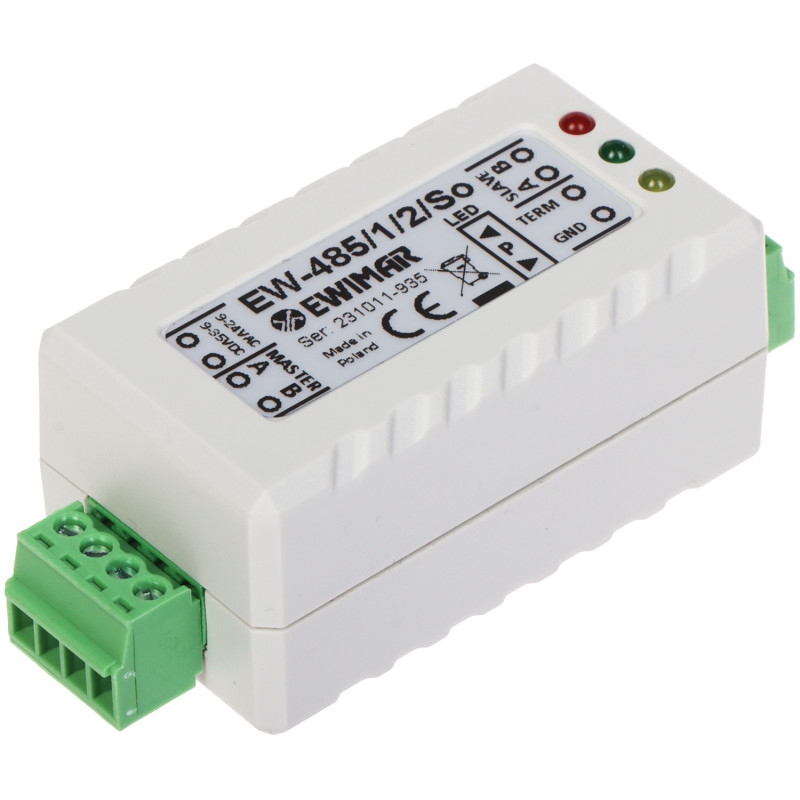

RS-485总线双向光电隔离器 1kV电气隔离器 电涌保护器

型号: EWIMAR EW-485/1/2/SO

EAN: 6931240086650 SKU: 931086657

• 输入与输出之间实现1 kV DC完全电气隔离
• 内置600W数据线及电源线电涌保护
• 支持半双工模式下的RS-485双向传输
• 高达1 Mbit/s的高速数据传输
• 支持宽电压范围的AC或DC通用供电
• 可拆卸接线端子，便于安装与维护
• 工作温度范围广，从-20°C至60°C
• 紧凑型尺寸，易于安装在机壳内

描述

双向光电隔离器是一款专为高级自动化系统、门禁控制及视频监控系统设计的专业技术设备。其主要任务是确保通过RS-485总线连接的设备之间实现完全的电气隔离。通过采用现代光电隔离技术，该产品有效消除了接地回路产生的风险，并保护敏感电子元件免受传输线上电位差引起的损坏。

在大型安装项目中，当各个网络节点可能由不同电源供电或彼此距离较远时，该设备的优势尤为突出。即使在高电磁干扰环境下，隔离器也能保证数据传输的稳定性。配备的可拆卸接线端子极大地简化了安装过程及后续维护工作，无需重新接线即可快速更换模块。

另一个关键优势是内置的600W电涌保护功能，它为RS-485端口和电源输入端提供了额外的保护屏障。该设备支持半双工工作模式，传输速度高达1 Mbit/s，使其能够兼容工业中常用的大多数通信协议。坚固的结构和-20至60摄氏度的宽工作温度范围确保了其在恶劣运行条件下的可靠性。请注意，为确保保护功能的充分有效，必须将隔离器连接到有效的接地或PE保护导体，以便将电涌电荷安全地导入大地。

规格

通信标准

RS-485 (半双工) - 基于一对导线的主从关系双向数据传输

输入数量

1个 RS-485端口及1个电源接口 (独立输入)

输出数量

1个 具有输入端完全电气隔离的RS-485端口

工作模式

双向RS-485 (半双工) - 自动传输方向控制

最大传输速率

1 Mbit/s - 在现代控制和自动化系统中提供高性能

电涌保护

600 W - 集成式RS-485端口及电源接口电压浪涌保护

电气隔离

1 kV DC - 有效的隔离屏障，消除安装中的干扰和接地回路

直流电源

9 V - 35 V DC (直流电) - 宽输入电压容差范围

交流电源

9 V - 24 V AC (交流电) - 可由常规报警变压器供电

电流消耗

12 V DC时为50 mA - 节能设计，不增加电源系统负担

工作温度

-20 °C 至 60 °C - 在不同环境条件下稳定工作

连接器类型

可拆卸接线端子 (螺丝式) - 系统安装与维护的便利性

保护要求

为确保保护功能正常工作，必须连接到有效的接地或PE保护导体

应用

CCTV工业电视系统、楼宇自动化、门禁控制系统、工业网络

保修

2年 (24个月) - 制造商提供的全面设备可靠性支持

包装内容

1x EW-485/1/2/SO光电隔离器

1x 波兰语用户手册

尺寸与重量

产品尺寸: 27 x 76 x 32 mm (深 x 宽 x 高)

包装尺寸: 55 x 110 x 70 mm (深 x 宽 x 高)

产品重量: 40 g

含包装重量: 61 g
