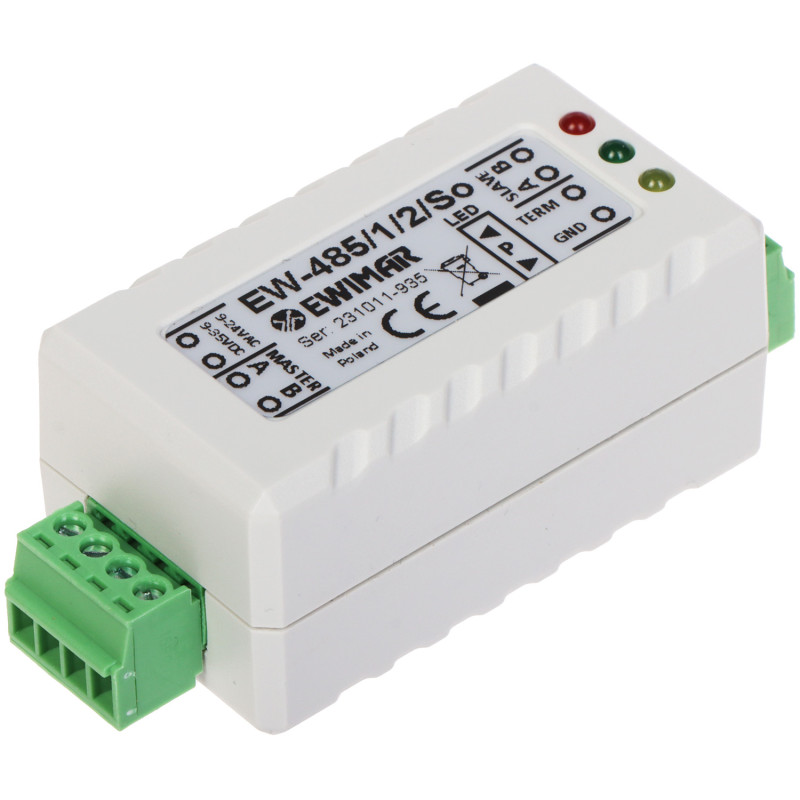

Bidirektionaler optischer RS-485-Bus-Isolator galvanische Trennung 1kV Überspannungsschutz EWIMAR EW-485/1/2/SO
zł 369,47
Tax included
Der bidirektionale optische Isolator ist ein professionelles technisches Gerät, das für fortschrittliche Automatisierungssysteme, Zugangskontrollen und Videoüberwachung entwickelt wurde. Seine Hauptaufgabe besteht darin, eine vollständige galvanische Trennung zwischen Geräten zu gewährleisten, die über einen RS-485-Bus verbunden sind. Dank der modernen optischen Isolationstechnologie eliminiert das Produkt effektiv das Risiko von Masseschleifen und schützt empfindliche elektronische Komponenten vor Schäden durch Potenzialunterschiede auf der Übertragungsleitung.
Die Vorteile des Geräts sind in weitläufigen Installationen von unschätzbarem Wert, bei denen einzelne Netzwerkknoten von verschiedenen Quellen gespeist werden oder weit voneinander entfernt sind. Der Isolator garantiert die Stabilität der Datenübertragung selbst in Umgebungen mit hohem elektromagnetischem Störpegel. Die Ausstattung mit abnehmbaren Klemmenanschlüssen erleichtert den Montageprozess und eventuelle Wartungsarbeiten erheblich, da das Modul schnell ausgetauscht werden kann, ohne die Kabel neu konfektionieren zu müssen.
Ein weiterer entscheidender Vorteil ist der integrierte 600W-Überspannungsschutz, der eine zusätzliche Schutzbarriere für den RS-485-Port und den Stromeingang darstellt. Das Gerät unterstützt den Halbduplex-Betrieb und erreicht Übertragungsraten von bis zu 1 Mbit, wodurch es mit den meisten in der Industrie verwendeten Standard-Kommunikationsprotokollen kompatibel ist. Die robuste Konstruktion und der weite Betriebstemperaturbereich von -20 bis 60 Grad Celsius gewährleisten Zuverlässigkeit unter schwierigen Betriebsbedingungen. Bitte beachten Sie, dass für die volle Wirksamkeit des Schutzes der Anschluss des Isolators an eine funktionierende Erdung oder einen PE-Schutzleiter erforderlich ist, um Überspannungsladungen sicher in die Erde abzuleiten.
Bidirektionaler optischer RS-485-Bus-Isolator galvanische Trennung 1kV Überspannungsschutz
Modell: EWIMAR EW-485/1/2/SO
EAN: 6931240086650 SKU: 931086657
- Vollständige galvanische Trennung 1 kV DC zwischen Eingang und Ausgang
- Integrierter 600W-Überspannungsschutz für Daten- und Stromleitungen
- Unterstützung der bidirektionalen RS-485-Übertragung im Halbduplex-Modus
- Hohe Datenübertragungsrate bis zu 1 Mbit/s
- Universelle AC- oder DC-Stromversorgung in einem weiten Spannungsbereich
- Abnehmbare Klemmenanschlüsse für einfache Installation und Wartung
- Großer Betriebstemperaturbereich von -20°C bis 60°C
- Kompakte Abmessungen für eine einfache Montage in Gehäusen
Beschreibung
Der bidirektionale optische Isolator ist ein professionelles technisches Gerät, das für fortschrittliche Automatisierungssysteme, Zugangskontrollen und Videoüberwachung entwickelt wurde. Seine Hauptaufgabe besteht darin, eine vollständige galvanische Trennung zwischen Geräten zu gewährleisten, die über einen RS-485-Bus verbunden sind. Dank der modernen optischen Isolationstechnologie eliminiert das Produkt effektiv das Risiko von Masseschleifen und schützt empfindliche elektronische Komponenten vor Schäden durch Potenzialunterschiede auf der Übertragungsleitung.
Die Vorteile des Geräts sind in weitläufigen Installationen von unschätzbarem Wert, bei denen einzelne Netzwerkknoten von verschiedenen Quellen gespeist werden oder weit voneinander entfernt sind. Der Isolator garantiert die Stabilität der Datenübertragung selbst in Umgebungen mit hohem elektromagnetischem Störpegel. Die Ausstattung mit abnehmbaren Klemmenanschlüssen erleichtert den Montageprozess und eventuelle Wartungsarbeiten erheblich, da das Modul schnell ausgetauscht werden kann, ohne die Kabel neu konfektionieren zu müssen.
Ein weiterer entscheidender Vorteil ist der integrierte 600W-Überspannungsschutz, der eine zusätzliche Schutzbarriere für den RS-485-Port und den Stromeingang darstellt. Das Gerät unterstützt den Halbduplex-Betrieb und erreicht Übertragungsraten von bis zu 1 Mbit, wodurch es mit den meisten in der Industrie verwendeten Standard-Kommunikationsprotokollen kompatibel ist. Die robuste Konstruktion und der weite Betriebstemperaturbereich von -20 bis 60 Grad Celsius gewährleisten Zuverlässigkeit unter schwierigen Betriebsbedingungen. Bitte beachten Sie, dass für die volle Wirksamkeit des Schutzes der Anschluss des Isolators an eine funktionierende Erdung oder einen PE-Schutzleiter erforderlich ist, um Überspannungsladungen sicher in die Erde abzuleiten.
Spezifikation
Kommunikationsstandard
RS-485 (Halbduplex) - bidirektionale Datenübertragung über ein Adernpaar in Master-Slave-Konfiguration
Anzahl der Eingänge
1 Stk. RS-485-Port und 1 Stk. Stromanschluss (unabhängige Eingänge)
Anzahl der Ausgänge
1 Stk. RS-485-Port mit vollständiger galvanischer Trennung auf der Eingangsseite
Betriebsmodus
Bidirektionaler RS-485 (Halbduplex) - automatische Steuerung der Übertragungsrichtung
Maximale Übertragungsgeschwindigkeit
1 Mbit/s - sorgt für hohe Leistung in modernen Steuerungs- und Automatisierungssystemen
Überspannungsschutz
600 W - integrierter Schutz für den RS-485-Port und den Stromanschluss gegen Spannungsspitzen
Galvanische Trennung
1 kV DC - wirksame Isolationsbarriere zur Eliminierung von Störungen und Masseschleifen in der Installation
DC-Stromversorgung
9 V - 35 V DC (Gleichstrom) - weiter Eingangsspannungstoleranzbereich
AC-Stromversorgung
9 V - 24 V AC (Wechselstrom) - Stromversorgung über typische Alarmtransformatoren möglich
Stromverbrauch
50 mA bei 12 V DC - energieeffizientes Design, das das Stromversorgungssystem nicht belastet
Betriebstemperatur
Von -20 °C bis 60 °C - stabiler Betrieb unter unterschiedlichen Umgebungsbedingungen
Anschlusstyp
Abnehmbare Klemmenanschlüsse (Schraubanschlüsse) - Komfort bei Montage und Systemwartung
Schutzanforderungen
Notwendigkeit des Anschlusses an eine funktionierende Erdung oder einen PE-Schutzleiter für das korrekte Funktionieren der Schutzmaßnahmen
Anwendung
CCTV-Industriefernsehsysteme, Gebäudeautomation, Zugangskontrollsysteme, industrielle Netzwerke
Garantie
2 Jahre (24 Monate) - voller Herstellersupport hinsichtlich der Zuverlässigkeit des Geräts
Lieferumfang
1x Optischer Isolator EW-485/1/2/SO
1x Bedienungsanleitung in polnischer Sprache
Abmessungen, Gewicht
Produktabmessungen: 27 x 76 x 32 mm (T x B x H)
Verpackungsabmessungen: 55 x 110 x 70 mm (T x B x H)
Produktgewicht: 40 g
Gewicht mit Verpackung: 61 g
