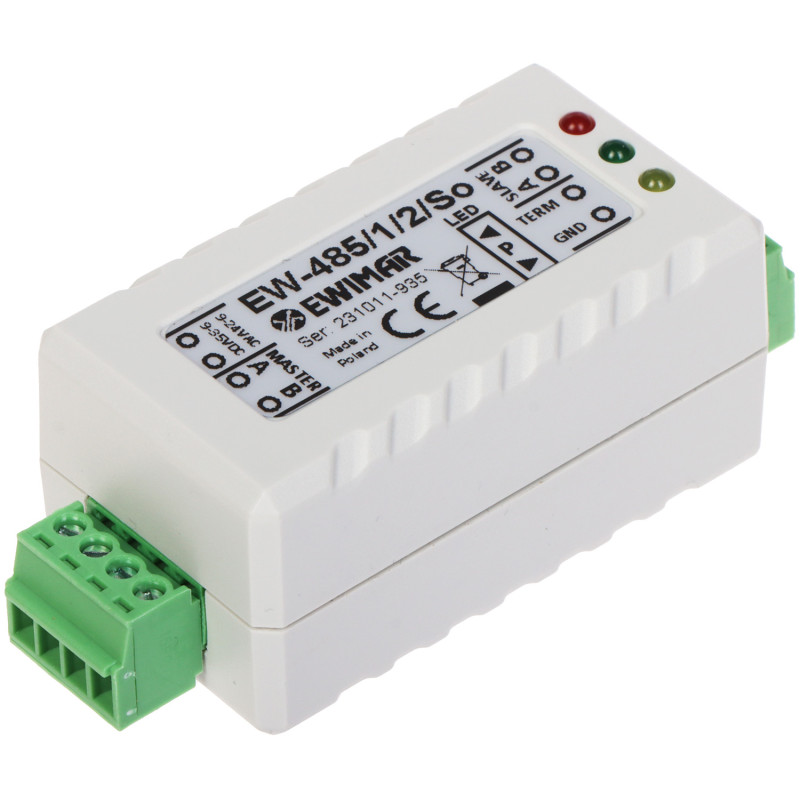

Dubbelriktad optisk RS-485 bussseparator galvanisk isolator 1kV överspänningsskydd EWIMAR EW-485/1/2/SO
369,47 zł
Tax included
Den dubbelriktade optiska separatorn är en professionell teknisk enhet utformad för avancerade automationssystem, passersystem och videoövervakning. Dess huvuduppgift är att säkerställa full galvanisk isolering mellan enheter anslutna via RS-485-bussen. Tack vare användningen av modern optisk isoleringsteknik eliminerar produkten effektivt risken för jordslingor och skyddar känsliga elektroniska komponenter mot skador orsakade av potentialskillnader på överföringslinjen.
Enhetens fördelar är ovärderliga i omfattande installationer där enskilda nätverksnoder kan matas från olika källor eller befinna sig på betydande avstånd från varandra. Separatorn garanterar stabilitet i dataöverföringen även i miljöer med hög nivå av elektromagnetiska störningar. Utrustningen med löstagbara skruvplintar underlättar avsevärt monteringsprocessen och eventuellt underhållsarbete, vilket möjliggör snabbt byte av modulen utan att behöva terminera om kablarna.
En annan viktig fördel är det inbyggda 600W överspänningsskyddet, som utgör en extra skyddsbarriär för RS-485-porten och strömingången. Enheten stöder half-duplex-läge och uppnår överföringshastigheter på upp till 1 Mbit, vilket gör den kompatibel med de flesta standardkommunikationsprotokoll som används inom industrin. Den robusta konstruktionen och det breda driftstemperaturområdet från -20 till 60 grader Celsius säkerställer tillförlitlighet under svåra driftsförhållanden. Kom ihåg att för fullt skydd är det nödvändigt att ansluta separatorn till en fungerande jordning eller PE-skyddsledare, vilket möjliggör säker avledning av överspänningsladdningar till jord.
Dubbelriktad optisk RS-485 bussseparator galvanisk isolator 1kV överspänningsskydd
Modell: EWIMAR EW-485/1/2/SO
EAN: 6931240086650 SKU: 931086657
- Full galvanisk isolering 1 kV DC mellan ingång och utgång
- Inbyggt 600W överspänningsskydd för data- och strömlinjer
- Stöd för dubbelriktad RS-485-överföring i half-duplex-läge
- Hög dataöverföringshastighet upp till 1 Mbit/s
- Universell AC- eller DC-strömförsörjning i ett brett spänningsområde
- Löstagbara skruvplintar för enkel installation och service
- Brett driftstemperaturområde från -20°C till 60°C
- Kompakta mått för enkel montering i kapslingar
Beskrivning
Den dubbelriktade optiska separatorn är en professionell teknisk enhet utformad för avancerade automationssystem, passersystem och videoövervakning. Dess huvuduppgift är att säkerställa full galvanisk isolering mellan enheter anslutna via RS-485-bussen. Tack vare användningen av modern optisk isoleringsteknik eliminerar produkten effektivt risken för jordslingor och skyddar känsliga elektroniska komponenter mot skador orsakade av potentialskillnader på överföringslinjen.
Enhetens fördelar är ovärderliga i omfattande installationer där enskilda nätverksnoder kan matas från olika källor eller befinna sig på betydande avstånd från varandra. Separatorn garanterar stabilitet i dataöverföringen även i miljöer med hög nivå av elektromagnetiska störningar. Utrustningen med löstagbara skruvplintar underlättar avsevärt monteringsprocessen och eventuellt underhållsarbete, vilket möjliggör snabbt byte av modulen utan att behöva terminera om kablarna.
En annan viktig fördel är det inbyggda 600W överspänningsskyddet, som utgör en extra skyddsbarriär för RS-485-porten och strömingången. Enheten stöder half-duplex-läge och uppnår överföringshastigheter på upp till 1 Mbit, vilket gör den kompatibel med de flesta standardkommunikationsprotokoll som används inom industrin. Den robusta konstruktionen och det breda driftstemperaturområdet från -20 till 60 grader Celsius säkerställer tillförlitlighet under svåra driftsförhållanden. Kom ihåg att för fullt skydd är det nödvändigt att ansluta separatorn till en fungerande jordning eller PE-skyddsledare, vilket möjliggör säker avledning av överspänningsladdningar till jord.
Specifikation
Kommunikationsstandard
RS-485 (Half Duplex) - dubbelriktad dataöverföring via ett par ledare i Master-Slave-relation
Antal ingångar
1 st. RS-485-port och 1 st. Strömanslutning (oberoende ingångar)
Antal utgångar
1 st. RS-485-port med full galvanisk isolering från ingångssidan
Driftläge
Dubbelriktad RS-485 (half duplex) - automatisk styrning av överföringsriktning
Maximal överföringshastighet
1 Mbit/s - säkerställer hög prestanda i moderna styr- och automationssystem
Överspänningsskydd
600 W - integrerat skydd för RS-485-port och strömanslutning mot spänningstoppar
Galvanisk isolering
1 kV DC - effektiv isoleringsbarriär som eliminerar störningar och jordslingor i installationen
DC-strömförsörjning
9 V - 35 V DC (likström) - brett toleransområde för inspänning
AC-strömförsörjning
9 V - 24 V AC (växelström) - möjlighet till strömförsörjning från vanliga larmtransformatorer
Strömförbrukning
50 mA vid 12 V DC - energieffektiv konstruktion som inte belastar strömförsörjningssystemet
Driftstemperatur
Från -20 °C till 60 °C - stabil drift under varierande miljöförhållanden
Anslutningstyp
Löstagbara skruvplintar - bekvämt vid montering och underhåll av systemet
Skyddskrav
Krav på anslutning till fungerande jordning eller PE-skyddsledare för korrekt funktion av skydden
Användning
CCTV-system, fastighetsautomation, passersystem, industriella nätverk
Garanti
2 år (24 månader) - full tillverkarsupport gällande enhetens tillförlitlighet
Innehåll
1x Optisk separator EW-485/1/2/SO
1x Bruksanvisning på polska
Mått, Vikt
Produktmått: 27 x 76 x 32 mm (Dj. x Br. x Hö.)
Förpackningsmått: 55 x 110 x 70 mm (Dj. x Br. x Hö.)
Produktvikt: 40 g
Vikt med förpackning: 61 g
