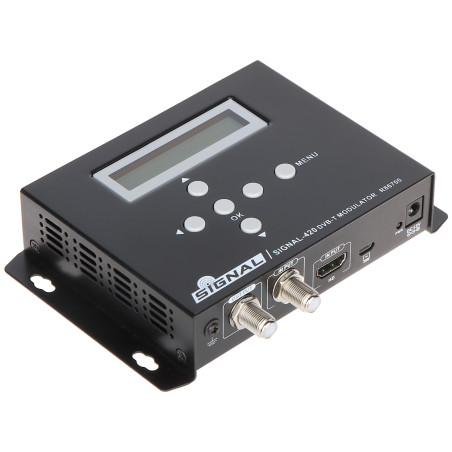

Цифровий модулятор HDMI в DVB-T Full HD 1080p H.264 COFDM RF Перетворювач сигналу HD в антенний конвертер

Модель: Signal MOD/SIG-420/DVB-T

EAN: 6931240036037 SKU: 931036036

• Перетворення сигналу HDMI у цифровий стандарт DVB-T (COFDM)
• Підтримка повної роздільної здатності Full HD 1080p при 60 к/с
• Розширене кодування відео H.264 (MPEG-4 AVC)
• Висока якість вихідного сигналу з MER понад 35 дБ
• Регульований вихідний рівень RF у діапазоні від 70 до 100 дБмкВ
• Повна відповідність протоколу HDCP для захисту цифрового контенту
• Можливість оновлення мікропрограми через порт USB
• Підтримка різних співвідношень сторін екрана (16:9 та 5:4)
• Широкий діапазон вихідних частот від 50 МГц до 860 МГц
• Прохідний вхід RF для підсумовування сигналів

Опис

Високоякісний цифровий модулятор MOD/SIG-420/DVB-T — це передовий пристрій, який дозволяє без проблем подавати сигнал високої чіткості HD безпосередньо в антенну мережу. Джерелом сигналу можуть бути різноманітні пристрої, такі як камери відеоспостереження CCTV, супутникові ресивери, Blu-ray та DVD-плеєри, медіаплеєри або комп'ютери. Пристрій перетворює сигнал з входу HDMI у вихідний цифровий потік стандарту DVB-T (COFDM) у повній роздільній здатності Full HD 1080p. Завдяки цьому передане зображення може прийматися будь-яким сучасним телевізором, оснащеним тюнером DVB-T, що усуває необхідність використання дорогих кабелів HDMI на великі відстані.

Застосування цього модулятора надзвичайно широке — він чудово підходить для колективних систем у готелях, лікарнях, пансіонатах, спортивних барах та магазинах електроніки, де виникає потреба в розподілі високоякісного відеоконтенту на багато приймачів одночасно з використанням існуючої інфраструктури коаксіального кабелю. Пристрій характеризується винятковою стабільністю роботи та дуже високим коефіцієнтом MER (Modulation Error Ratio) на рівні не менше 35 дБ, що гарантує кришталево чисте зображення без артефактів та перешкод.

Ключовою перевагою продукту є підтримка сучасного стиснення H.264, що забезпечує оптимальну продуктивність та сумісність з більшістю телевізійних приймачів на ринку. Модулятор підтримує широкий діапазон вхідних роздільних здатностей, включаючи 720p, 1080i та 1080p при частоті оновлення 50 та 60 кадрів на секунду. Крім того, повна відповідність протоколу HDCP дозволяє передавати захищені матеріали, що є необхідним при роботі з сучасними декодерами та плеєрами. Інтуїтивне налаштування та міцна конструкція роблять це рішення надійним та легким у впровадженні.

Специфікація

Стандарт виходу

DVB-T (COFDM) - стандарт цифрового ефірного телебачення, що дозволяє передавати високоякісні сигнали через коаксіальні кабелі.

Фізичні входи

1x HDMI (версія Full HD), 1x RF Loop-through (тип F) для підключення до існуючої антенної мережі.

Фізичні виходи

1x RF (тип F) - вихід модульованого цифрового сигналу на ТВ-приймачі.

Кодування відео

H.264 (MPEG-4 AVC) - ефективний стандарт стиснення, що забезпечує чудову якість зображення при збереженні оптимальної смуги пропускання.

Підтримувані роздільні здатності HDMI

720p @ 50/60 fps, 1080i @ 50/60 fps, 1080p @ 50/60 fps (Full HD).

Параметри RF - Вихідний рівень

Регульований у діапазоні 70 дБмкВ ... 100 дБмкВ, що дозволяє адаптувати сигнал до розміру інсталяції.

Діапазон частот RF

50 МГц ... 860 МГц (діапазон VHF та UHF), повна гнучкість у виборі вільного телевізійного каналу.

Тип модуляції

64-QAM (Quadrature Amplitude Modulation) - метод кодування, що поєднує зміну амплітуди та фази сигналу для збільшення пропускної здатності.

Коефіцієнт MER

≥ 35 дБ (Modulation Error Ratio) - ключовий параметр, що визначає чистоту сигналу; чим вищий, тим стабільніший прийом без помилок.

Відповідність HDCP

Так - підтримка системи контролю та захисту цифрового контенту (Intel High-bandwidth Digital Content Protection).

Співвідношення сторін екрана

Можливість вибору формату 16:9 (панорамний) або 5:4 залежно від джерела сигналу та потреб користувача.

Програмне забезпечення та інтерфейс

Пристрій має вбудований інтерфейс конфігурації, доступний через кнопки та дисплей на передній панелі. Системне програмне забезпечення (firmware) керує процесами модуляції в реальному часі, забезпечуючи синхронізацію аудіо-відео та стабільність потоку COFDM. Система дозволяє оновлювати програмне забезпечення через спеціальний порт USB, що дозволяє додавати нові функції та оптимізувати алгоритми кодування H.264 у майбутньому.

Живлення пристрою

12 В DC / 1.5 А - зовнішній стабілізований блок живлення, що постачається в комплекті з пристроєм.

Умови експлуатації та конструкція

Корпус виготовлений з високоякісних матеріалів, що відводять тепло, адаптований для безперервної роботи 24/7. Розміри: 150 x 115 x 32 мм.

Вміст

1x Цифровий модулятор MOD/SIG-420/DVB-T

1x Блок живлення 12В/1.5А

1x Інструкція з експлуатації

Розміри, Вага

Розміри продукту: 32 x 150 x 115 мм (Гл. x Шир. x Вис.)

Розміри упаковки: 55 x 265 x 155 мм (Гл. x Шир. x Вис.)

Вага продукту: 440 г

Вага з упаковкою: 712 г
