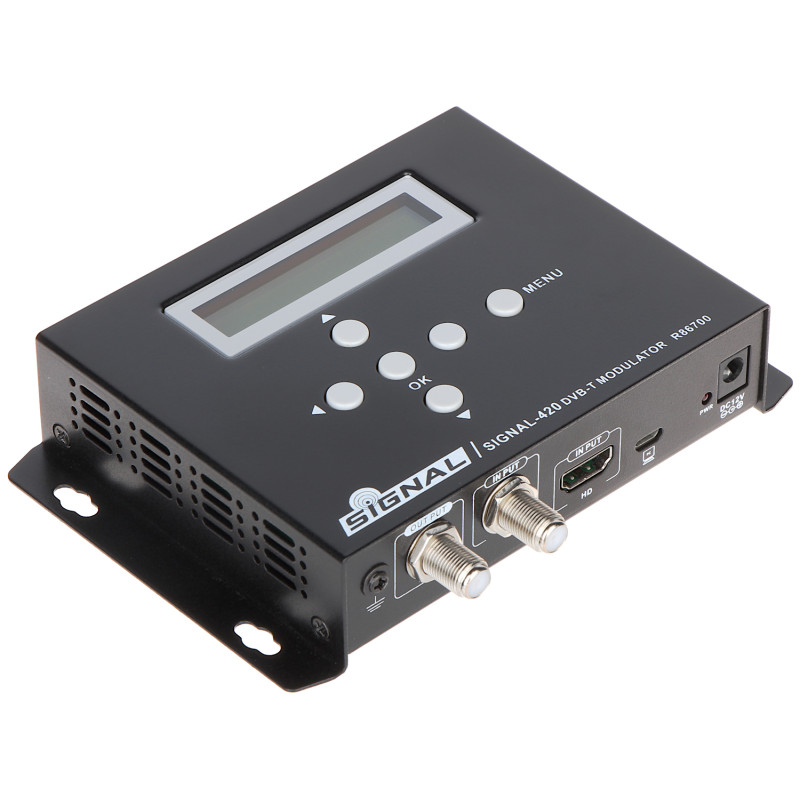

数字HDMI转DVB-T调制器全高清1080p H.264 COFDM射频信号转换器

型号: Signal MOD/SIG-420/DVB-T

EAN: 6931240036037 SKU: 931036036

• 将HDMI信号转换为DVB-T数字标准 (COFDM)
• 支持全高清1080p分辨率，60 fps
• 先进的H.264视频编码 (MPEG-4 AVC)
• 高质量输出信号，MER高于35 dB
• 可调节射频输出电平，范围为70至100 dBµV
• 完全符合HDCP协议，用于数字内容保护
• 支持通过USB端口进行固件升级
• 支持多种屏幕比例 (16:9 和 5:4)
• 宽输出频率范围，从50 MHz至860 MHz
• 射频环路输入，允许信号叠加

描述

高质量的MOD/SIG-420/DVB-T数字调制器是一款先进的设备，可将高清信号无缝接入天线系统。信号源可以是各种设备，如CCTV监控摄像头、卫星电视接收器、蓝光播放器、DVD、多媒体播放器或个人电脑。该设备将HDMI输入信号转换为全高清1080p分辨率的DVB-T (COFDM) 标准数字流。因此，传输的图像可以被任何配备DVB-T调谐器的现代电视接收，无需使用昂贵的长距离HDMI线缆。

该调制器的应用极其广泛，非常适合酒店、医院、养老院、体育酒吧和电子产品商店的集体安装，在这些地方需要利用现有的同轴电缆基础设施将高质量视频内容分发到多个接收器。该设备具有出色的工作稳定性和至少35 dB的极高MER (调制误差率)，确保了清晰无伪影和干扰的图像。

该产品的一个关键优势是支持现代H.264压缩，确保了最佳性能并与市场上的大多数电视接收器兼容。调制器支持多种输入分辨率，包括50和60 fps的720p、1080i和1080p。此外，完全符合HDCP协议允许传输受保护的内容，这对于与现代机顶盒和播放器配合使用至关重要。直观的配置和坚固的结构使其成为一种可靠且易于部署的解决方案。

规格

输出标准

DVB-T (COFDM) - 数字地面电视标准，允许通过同轴电缆传输高质量信号。

物理输入

1x HDMI (全高清版本), 1x 射频环路 (F型) 用于连接现有天线系统。

物理输出

1x 射频 (F型) - 调制数字信号输出至电视接收器。

视频编码

H.264 (MPEG-4 AVC) - 高效压缩标准，在保持最佳带宽的同时提供出色的图像质量。

支持的HDMI分辨率

720p @ 50/60 fps, 1080i @ 50/60 fps, 1080p @ 50/60 fps (全高清)。

射频参数 - 输出电平

可在70 dBµV ... 100 dBµV范围内调节，允许根据安装规模调整信号。

射频频率范围

50 MHz ... 860 MHz (VHF和UHF频段)，在选择空闲电视频道时具有完全的灵活性。

调制类型

64-QAM (正交幅度调制) - 结合信号幅度和相位变化的编码方法，以提高数据传输速率。

MER系数

≥ 35 dB (调制误差率) - 定义信号纯度的关键参数；数值越高，接收越稳定且无错误。

HDCP兼容性

是 - 支持数字传输图像的控制和安全系统 (Intel 高带宽数字内容保护)。

屏幕比例

可根据信号源和接收器需求选择16:9 (宽屏) 或 5:4 格式。

软件和界面

设备具有内置配置界面，可通过前面板上的按钮和显示屏进行访问。系统软件 (固件) 实时管理调制过程，确保音视频同步和COFDM流的稳定性。系统支持通过专用USB端口进行高级软件升级，以便在未来添加新功能并优化H.264编码算法。

设备供电

12 V DC / 1.5 A - 随设备提供的外部稳压电源适配器。

工作条件和结构

外壳由高质量散热材料制成，适用于24/7连续工作。尺寸: 150 x 115 x 32 mm。

包装内容

1x 数字调制器 MOD/SIG-420/DVB-T

1x 电源适配器 12V/1.5A

1x 用户手册

尺寸，重量

产品尺寸: 32 x 150 x 115 mm (深 x 宽 x 高)

包装尺寸: 55 x 265 x 155 mm (深 x 宽 x 高)

产品重量: 440 g

包装重量: 712 g
