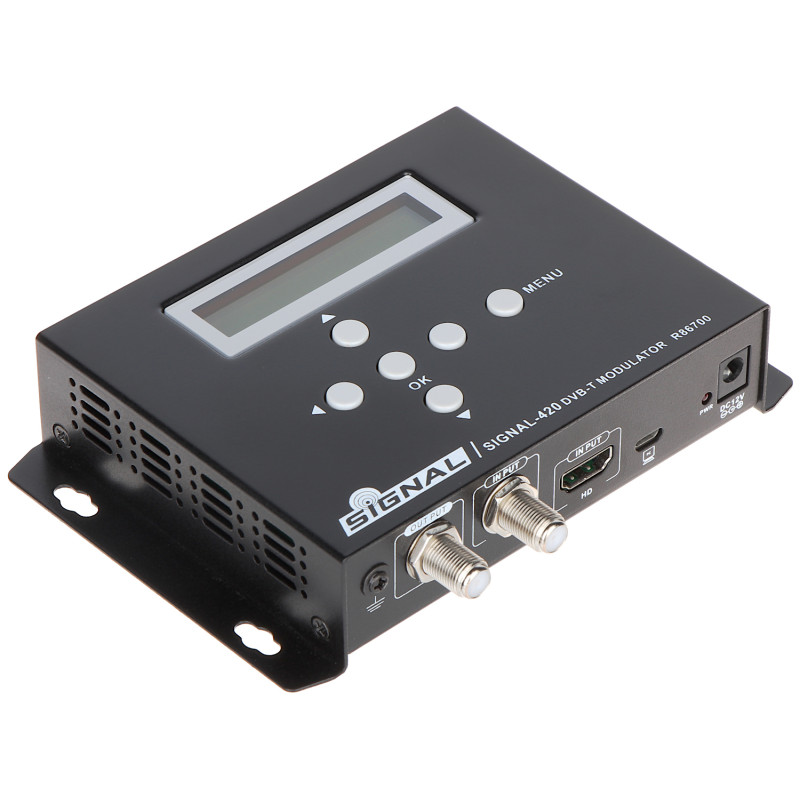

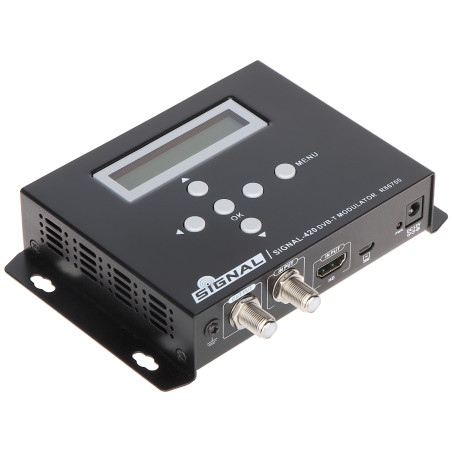

ตัวแปลงสัญญาณดิจิทัล HDMI เป็น DVB-T Full HD 1080p H.264 COFDM RF ตัวแปลงสัญญาณ HD เป็นเสาอากาศ

รุ่น: Signal MOD/SIG-420/DVB-T

EAN: 6931240036037 SKU: 931036036

• แปลงสัญญาณ HDMI เป็นมาตรฐานดิจิทัล DVB-T (COFDM)
• รองรับความละเอียด Full HD 1080p ที่ 60 fps
• การเข้ารหัสวิดีโอขั้นสูง H.264 (MPEG-4 AVC)
• คุณภาพสัญญาณขาออกสูงด้วยค่า MER มากกว่า 35 dB
• ระดับสัญญาณ RF ขาออกปรับได้ตั้งแต่ 70 ถึง 100 dBµV
• รองรับโปรโตคอล HDCP เต็มรูปแบบเพื่อปกป้องเนื้อหาดิจิทัล
• สามารถอัปเดตเฟิร์มแวร์ผ่านพอร์ต USB
• รองรับอัตราส่วนภาพที่หลากหลาย (16:9 และ 5:4)
• ช่วงความถี่ขาออกกว้างตั้งแต่ 50 MHz ถึง 860 MHz
• ช่องสัญญาณ RF แบบ Loop-through สำหรับรวมสัญญาณ

คำอธิบาย

ตัวแปลงสัญญาณดิจิทัลคุณภาพสูงรุ่น MOD/SIG-420/DVB-T เป็นอุปกรณ์ขั้นสูงที่ช่วยให้สามารถนำสัญญาณความละเอียดสูง HD เข้าสู่ระบบเสาอากาศได้อย่างราบรื่น แหล่งสัญญาณสามารถมาจากอุปกรณ์ต่างๆ เช่น กล้องวงจรปิด CCTV, เครื่องรับสัญญาณดาวเทียม, เครื่องเล่น Blu-ray, DVD, เครื่องเล่นมัลติมีเดีย หรือคอมพิวเตอร์ PC อุปกรณ์จะแปลงสัญญาณจากอินพุต HDMI เป็นสตรีมดิจิทัลขาออกในมาตรฐาน DVB-T (COFDM) ที่ความละเอียด Full HD 1080p เต็มรูปแบบ ทำให้ภาพที่ส่งสามารถรับชมได้ผ่านโทรทัศน์สมัยใหม่ทุกรุ่นที่มีจูนเนอร์ DVB-T ซึ่งช่วยลดความจำเป็นในการใช้สาย HDMI ราคาแพงสำหรับการส่งสัญญาณระยะไกล

การใช้งานของตัวแปลงสัญญาณนี้กว้างขวางมาก เหมาะอย่างยิ่งสำหรับระบบรวมในโรงแรม โรงพยาบาล เกสต์เฮาส์ บาร์กีฬา และร้านขายอุปกรณ์อิเล็กทรอนิกส์ ที่ต้องการกระจายเนื้อหาวิดีโอคุณภาพสูงไปยังเครื่องรับหลายเครื่องพร้อมกันโดยใช้โครงสร้างพื้นฐานสายโคแอกเชียลที่มีอยู่ อุปกรณ์มีความเสถียรในการทำงานสูงและมีค่า MER (Modulation Error Ratio) สูงถึงอย่างน้อย 35 dB ซึ่งรับประกันภาพที่คมชัดโดยไม่มีสัญญาณรบกวน

ข้อได้เปรียบที่สำคัญของผลิตภัณฑ์คือการรองรับการบีบอัด H.264 สมัยใหม่ ซึ่งให้ประสิทธิภาพสูงสุดและความเข้ากันได้กับเครื่องรับโทรทัศน์ส่วนใหญ่ในตลาด ตัวแปลงสัญญาณรองรับความละเอียดอินพุตที่หลากหลาย รวมถึง 720p, 1080i และ 1080p ที่อัตราการรีเฟรช 50 และ 60 เฟรมต่อวินาที นอกจากนี้ การรองรับโปรโตคอล HDCP เต็มรูปแบบยังช่วยให้สามารถส่งเนื้อหาที่มีการป้องกันลิขสิทธิ์ได้ ซึ่งจำเป็นสำหรับการทำงานร่วมกับกล่องรับสัญญาณและเครื่องเล่นสมัยใหม่ การตั้งค่าที่ใช้งานง่ายและโครงสร้างที่แข็งแรงทำให้เป็นโซลูชันที่เชื่อถือได้และติดตั้งได้ง่าย

ข้อมูลจำเพาะ

มาตรฐานขาออก

DVB-T (COFDM) - มาตรฐานโทรทัศน์ภาคพื้นดินดิจิทัลที่ช่วยให้สามารถส่งสัญญาณคุณภาพสูงผ่านสายโคแอกเชียล

อินพุตทางกายภาพ

1x HDMI (เวอร์ชัน Full HD), 1x RF Loop-through (ประเภท F) สำหรับเชื่อมต่อกับระบบเสาอากาศที่มีอยู่

เอาต์พุตทางกายภาพ

1x RF (ประเภท F) - เอาต์พุตสัญญาณดิจิทัลที่ปรับค่าแล้วไปยังเครื่องรับโทรทัศน์

การเข้ารหัสวิดีโอ

H.264 (MPEG-4 AVC) - มาตรฐานการบีบอัดที่มีประสิทธิภาพ ให้คุณภาพของภาพที่ยอดเยี่ยมในขณะที่ยังคงแบนด์วิดท์ที่เหมาะสม

ความละเอียด HDMI ที่รองรับ

720p @ 50/60 fps, 1080i @ 50/60 fps, 1080p @ 50/60 fps (Full HD)

พารามิเตอร์ RF - ระดับขาออก

ปรับได้ในช่วง 70 dBµV ... 100 dBµV ซึ่งช่วยให้สามารถปรับสัญญาณให้เหมาะสมกับขนาดของระบบติดตั้ง

ช่วงความถี่ RF

50 MHz ... 860 MHz (ย่านความถี่ VHF และ UHF) มีความยืดหยุ่นเต็มที่ในการเลือกช่องสัญญาณโทรทัศน์ที่ว่าง

ประเภทการมอดูเลต

64-QAM (Quadrature Amplitude Modulation) - วิธีการเข้ารหัสที่รวมการเปลี่ยนแปลงแอมพลิจูดและเฟสของสัญญาณเพื่อเพิ่มอัตราการส่งข้อมูล

ค่า MER

≥ 35 dB (Modulation Error Ratio) - พารามิเตอร์สำคัญที่กำหนดความบริสุทธิ์ของสัญญาณ ยิ่งสูงยิ่งรับสัญญาณได้เสถียรโดยไม่มีข้อผิดพลาด

ความเข้ากันได้กับ HDCP

ใช่ - รองรับระบบควบคุมและป้องกันภาพที่ส่งแบบดิจิทัล (Intel High-bandwidth Digital Content Protection)

อัตราส่วนภาพ

สามารถเลือกรูปแบบ 16:9 (พาโนรามา) หรือ 5:4 ขึ้นอยู่กับแหล่งสัญญาณและความต้องการของผู้ใช้

ซอฟต์แวร์และอินเทอร์เฟซ

อุปกรณ์มีอินเทอร์เฟซการกำหนดค่าในตัวที่เข้าถึงได้ผ่านปุ่มและหน้าจอแสดงผลบนแผงด้านหน้า ซอฟต์แวร์ระบบ (เฟิร์มแวร์) จัดการกระบวนการมอดูเลตแบบเรียลไทม์ โดยดูแลการซิงโครไนซ์เสียงและวิดีโอและความเสถียรของสตรีม COFDM ระบบช่วยให้สามารถอัปเดตซอฟต์แวร์ขั้นสูงผ่านพอร์ต USB เฉพาะ ซึ่งช่วยให้สามารถเพิ่มฟังก์ชันใหม่และปรับอัลกอริทึมการเข้ารหัส H.264 ในอนาคตได้

แหล่งจ่ายไฟของอุปกรณ์

12 V DC / 1.5 A - อะแดปเตอร์จ่ายไฟภายนอกที่มีความเสถียรมาพร้อมกับอุปกรณ์

สภาพการทำงานและโครงสร้าง

ตัวเครื่องทำจากวัสดุคุณภาพสูงที่ระบายความร้อนได้ดี เหมาะสำหรับการทำงานต่อเนื่อง 24/7 ขนาด: 150 x 115 x 32 มม.

เนื้อหาในกล่อง

1x ตัวแปลงสัญญาณดิจิทัล MOD/SIG-420/DVB-T 1x อะแดปเตอร์จ่ายไฟ 12V/1.5A 1x คู่มือการใช้งาน

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 32 x 150 x 115 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 55 x 265 x 155 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 440 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 712 กรัม
