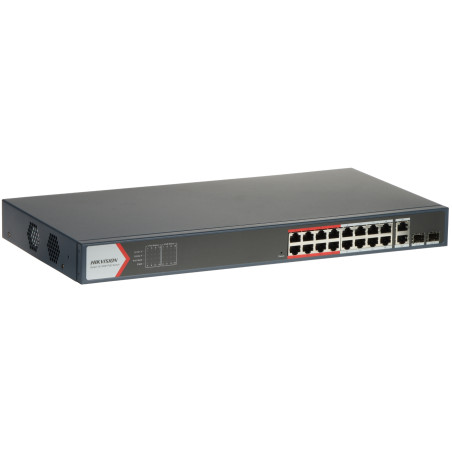

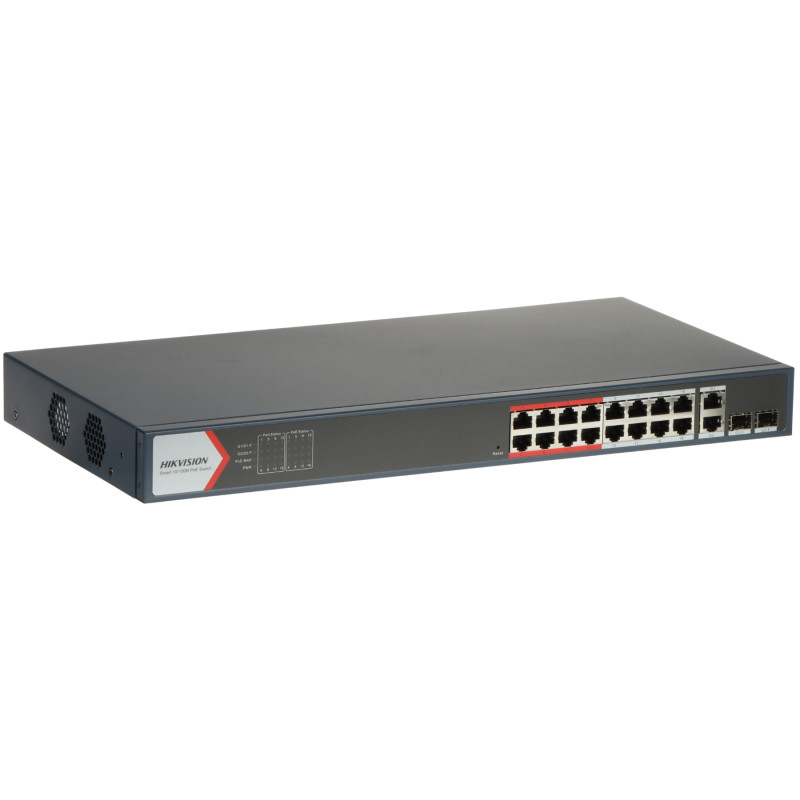

สวิตช์เครือข่ายแบบจัดการได้ 16 พอร์ต PoE 2 พอร์ตคอมโบ SFP กิกะบิต สมาร์ทแมเนจ แร็ค 19 นิ้ว

รุ่น: Hikvision DS-3E1318P-EI(B)

EAN: 6931240067093 SKU: 931067099

• 16 พอร์ต RJ45 10/100 Base-T รองรับ PoE (802.3af/at)
• 2 พอร์ตคอมโบ: SFP (Base-X) / RJ45 (Base-T) 10/100/1000 Mb/s
• ฟังก์ชัน PoE Watchdog - รีสตาร์ทอุปกรณ์ที่ไม่ตอบสนองโดยอัตโนมัติ
• โหมด Extend - ส่งสัญญาณได้ไกลถึง 300 เมตร บนสาย UTP Cat 5e/6
• การจัดการแบบ Smart Managed ผ่านแอปพลิเคชัน iVMS-4200
• แสดงผังเครือข่ายและสถานะพอร์ตแบบเรียลไทม์
• การรวมลิงก์ (Link Aggregation) เพื่อเพิ่มแบนด์วิดท์และป้องกันพอร์ต
• การแยกพอร์ต (Port Isolation) และการป้องกันการเกิดลูปในเครือข่าย
• ลำดับความสำคัญสูงสำหรับพอร์ต 1 ถึง 8
• ระบบป้องกันไฟกระชากสำหรับพอร์ต LAN
• กำลังไฟ PoE รวมสูงสุด 230W
• ตัวเครื่องโลหะแข็งแรงทนทาน ขนาดมาตรฐาน Rack 19 นิ้ว

คำอธิบาย

สวิตช์รุ่น DS-3E1318P-EI(B) เป็นอุปกรณ์เครือข่ายระดับมืออาชีพที่ออกแบบมาสำหรับระบบกล้องวงจรปิด CCTV IP ที่ต้องการประสิทธิภาพสูง อุปกรณ์มีพอร์ต RJ45 จำนวน 16 พอร์ตที่รองรับเทคโนโลยี PoE (Power over Ethernet) ตามมาตรฐาน 802.3af/at ซึ่งช่วยให้สามารถส่งข้อมูลและจ่ายไฟให้กับกล้องได้พร้อมกันผ่านสายแลนเพียงเส้นเดียว นอกจากนี้ สวิตช์ยังมาพร้อมกับพอร์ตคอมโบ 2 พอร์ต (SFP/RJ45) ซึ่งให้ความยืดหยุ่นสูงในการสร้างโครงสร้างพื้นฐานเครือข่าย โดยรองรับการใช้โมดูลไฟเบอร์ออปติกสำหรับการส่งสัญญาณระยะไกล

จุดเด่นสำคัญของรุ่นนี้คือฟังก์ชัน Smart Managed ซึ่งช่วยให้สามารถจัดการโครงสร้างเครือข่ายจากระยะไกลได้ ด้วยการทำงานร่วมกับระบบนิเวศของ Hikvision และซอฟต์แวร์ iVMS-4200 ผู้ใช้สามารถเข้าถึงการแสดงภาพผังเครือข่ายและตรวจสอบสถานะของแต่ละพอร์ตได้แบบเรียลไทม์ ฟังก์ชัน PoE Watchdog เป็นโซลูชันอัจฉริยะที่ช่วยรีสตาร์ทกล้องที่ค้างโดยอัตโนมัติผ่านการตัดไฟเป็นระยะ ซึ่งช่วยเพิ่มความเสถียรของระบบและลดความจำเป็นในการส่งช่างเข้าหน้างาน

อุปกรณ์รองรับโหมด Extend ซึ่งช่วยให้สามารถส่งสัญญาณและจ่ายไฟได้ไกลถึง 300 เมตร ที่ความเร็ว 10 Mb/s เหมาะอย่างยิ่งสำหรับการติดตั้งภายนอกอาคาร ตัวเครื่องโลหะที่แข็งแรงออกแบบมาสำหรับการติดตั้งในตู้ Rack 19 นิ้ว รับประกันความทนทานและความปลอดภัยในการใช้งานในห้องเซิร์ฟเวอร์ระดับมืออาชีพ สวิตช์ยังมีระบบป้องกันไฟกระชากขั้นสูงเพื่อปกป้องอุปกรณ์ที่เชื่อมต่อจากแรงดันไฟฟ้าที่ผันผวน

ข้อมูลจำเพาะ

พอร์ต LAN และ Uplink

16 x RJ45 10/100 Base-T (PoE 802.3af/at)

2 x พอร์ตคอมโบ: SFP (Base-X) / RJ45 (Base-T) 10/100/1000 Base-T

ความเร็วในการส่งข้อมูล

Ethernet: 10 / 100 Mb/s - 16 พอร์ต LAN & PoE

Gigabit Ethernet: 10 / 100 / 1000 Mb/s - 2 พอร์ต Uplink

SFP: 1000 Mb/s - 2 พอร์ต SFP

พารามิเตอร์ PoE

กำลังไฟขาออกสูงสุด: 30 W / พอร์ต PoE

กำลังไฟรวมสูงสุด: 230 W

มาตรฐาน: IEEE 802.3af, IEEE 802.3at

การจัดการและซอฟต์แวร์

ประเภท: Smart Managed

ซอฟต์แวร์: iVMS-4200 (การจัดการและการกำหนดค่า)

ที่อยู่ IP เริ่มต้น: 192.168.1.64

ชื่อผู้ใช้เริ่มต้น: admin

ฟังก์ชัน: ดูผังเครือข่าย, สถานะเครือข่าย, สถิติพอร์ต

ความสามารถของซอฟต์แวร์ iVMS-4200

ซอฟต์แวร์ iVMS-4200 เป็นแพลตฟอร์มขั้นสูงสำหรับการจัดการระบบรักษาความปลอดภัย ซึ่งสำหรับสวิตช์ซีรีส์ Smart Managed จะมีฟังก์ชันการวินิจฉัยที่ไม่เหมือนใคร ช่วยให้สามารถแสดงภาพผังเครือข่ายได้อย่างสมบูรณ์ ทำให้ผู้ดูแลระบบสามารถระบุจุดที่การเชื่อมต่อขาดหายหรือพอร์ตที่โอเวอร์โหลดได้อย่างรวดเร็ว แอปพลิเคชันช่วยให้สามารถกำหนดค่าพารามิเตอร์เครือข่ายจากระยะไกล จัดการฟังก์ชัน PoE Watchdog และตรวจสอบการใช้พลังงานแบบเรียลไทม์สำหรับอุปกรณ์แต่ละตัวที่เชื่อมต่อ นอกจากนี้ iVMS-4200 ยังช่วยให้อัปเดตเฟิร์มแวร์ของอุปกรณ์หลายตัวพร้อมกันและบันทึกเหตุการณ์ของระบบ ซึ่งเป็นสิ่งสำคัญสำหรับการรักษาความพร้อมใช้งานของระบบตรวจสอบ

โหมดการทำงานและระยะทาง

Extend On: สูงสุด 300 ม., 10 Mb/s @ UTP Cat 5e, 6

Extend Off: สูงสุด 100 ม., 100 Mb/s @ UTP Cat 5e, 6

ฟังก์ชันขั้นสูง

PoE Watchdog: ตรวจสอบและรีสตาร์ทอุปกรณ์อัตโนมัติ

Link Aggregation: รวมพอร์ตทางกายภาพ (G1, G2) เป็นพอร์ตตรรกะเพื่อกระจายโหลด

Port Isolation: เพิ่มความปลอดภัยภายในเครือข่าย

Loop Prevention: ป้องกันการเกิดลูปในเครือข่าย

Prioritization: พอร์ต 1-8 มีลำดับความสำคัญสูงสำหรับกล้องที่สำคัญ

ประสิทธิภาพ

ตารางที่อยู่ MAC: 16k

แบนด์วิดท์: ปรับให้เหมาะสมสำหรับสตรีมวิดีโอ CCTV ขนาดใหญ่

สัญญาณไฟ LED

Power (แหล่งจ่ายไฟ)

PoE Max (เกินงบประมาณพลังงาน)

G1, G2 (สถานะพอร์ต Gigabit)

Port Status (กิจกรรมพอร์ต LAN)

PoE Status (การจ่ายไฟที่พอร์ต)

แหล่งจ่ายไฟ

แรงดันไฟฟ้าขาเข้า: 100 V ... 240 V AC

ประเภทกระแสไฟฟ้า: สลับ (ไซน์)

สภาพแวดล้อมการทำงาน

อุณหภูมิในการทำงาน: 0 °C ... 45 °C

ใบรับรอง: CE

โครงสร้าง

ตัวเครื่อง: โลหะ

ประเภทการติดตั้ง: Rack 19"

รหัส SAP: 301803156

การรับประกัน

ระยะเวลารับประกัน: 3 ปี

หมายเหตุเพิ่มเติม

พอร์ต SFP จำเป็นต้องซื้อโมดูล SFP ที่เหมาะสมแยกต่างหาก

สิ่งที่รวมอยู่ในกล่อง

1x สวิตช์ PoE DS-3E1318P-EI(B)

1x สายไฟ

1x ชุดขายึด Rack

1x คู่มือการใช้งาน

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 221 x 440 x 44 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 315 x 530 x 95 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 2590 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 3222 กรัม
