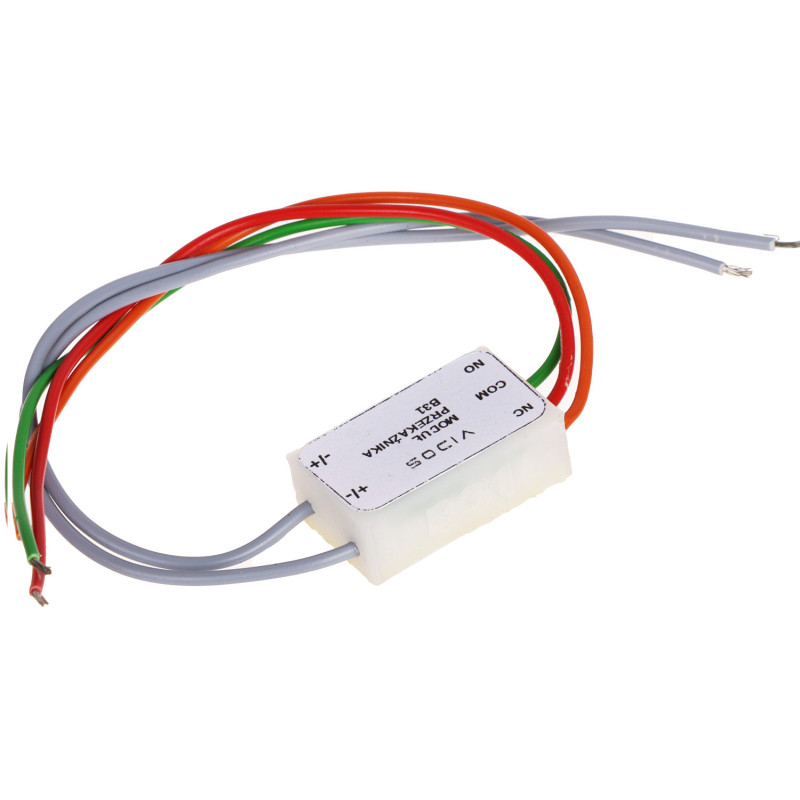

โมดูลรีเลย์ 12V DC 1x NO/NC พร้อมการแยกทางไฟฟ้าสำหรับวิดีโออินเตอร์คอมและระบบเตือนภัย

รุ่น: VIDOS B31

EAN: 6931240065433 SKU: 931065436

• เพิ่มความสามารถในการรับกระแสไฟฟ้าของเอาต์พุตทรานซิสเตอร์
• การแยกทางไฟฟ้าของวงจรอย่างสมบูรณ์
• ไม่ไวต่อขั้วของแรงดันไฟฟ้าขาเข้า
• ขนาดเล็กกะทัดรัดติดตั้งง่ายในกล่องพักสาย
• เอาต์พุตรีเลย์แบบ NO/NC
• ช่วงแรงดันไฟฟ้ากว้าง 10-15V DC
• คุณภาพสูงจากแบรนด์ VIDOS
• ระยะเวลารับประกันนาน 3 ปี

คำอธิบาย

โมดูลรีเลย์ B31 เป็นโซลูชันอิเล็กทรอนิกส์ระดับมืออาชีพที่ช่วยเพิ่มความสามารถในการรับกระแสไฟฟ้าของเอาต์พุตทรานซิสเตอร์ในระบบแรงดันต่ำต่างๆ ได้อย่างมีประสิทธิภาพ เป็นอุปกรณ์ที่ขาดไม่ได้ในการติดตั้งวิดีโออินเตอร์คอม ระบบเตือนภัย และระบบควบคุมการเข้าออก ซึ่งเอาต์พุตควบคุมมาตรฐานไม่สามารถจ่ายไฟให้กับอุปกรณ์ที่กินกระแสสูงได้โดยตรง เช่น กลอนไฟฟ้า แม่เหล็กไฟฟ้า หรือสัญญาณเตือนภัยแบบเสียงและแสงที่มีกำลังสูง

ข้อได้เปรียบที่สำคัญของโมดูล B31 คือการแยกทางไฟฟ้า (Galvanic Isolation) ระหว่างสัญญาณทริกเกอร์และโหลด การแยกทางไฟฟ้านี้เป็นเกราะป้องกันที่ดีเยี่ยมสำหรับแผงควบคุมสัญญาณเตือนภัยหรือจอภาพวิดีโออินเตอร์คอม ช่วยปกป้องอุปกรณ์จากผลกระทบของไฟฟ้าลัดวงจร แรงดันไฟฟ้าเกิน หรือสัญญาณรบกวนที่เกิดจากอุปกรณ์ปลายทาง ทำให้การติดตั้งทั้งหมดมีความเสถียรและทนทานต่อความเสียหายมากขึ้น

อุปกรณ์มีขนาดเล็กกะทัดรัด ทำให้สามารถติดตั้งในกล่องพักสายไฟฟ้า ตู้ควบคุม หรือแม้แต่ภายในเสารั้วได้อย่างง่ายดาย โมดูลได้รับการออกแบบมาเพื่อความสะดวกสูงสุดของผู้ติดตั้ง โดยอินพุตควบคุมไม่ไวต่อขั้วแรงดันไฟฟ้า (Non-polarized) ซึ่งช่วยลดความเสี่ยงในการเชื่อมต่อผิดพลาดและประหยัดเวลาในการติดตั้ง การผลิตที่แข็งแรงและการใช้รีเลย์คุณภาพสูงรับประกันอายุการใช้งานและความน่าเชื่อถือ ซึ่งยืนยันด้วยการรับประกันจากผู้ผลิตนานถึง 3 ปี การเลือกใช้โมดูล B31 ช่วยให้คุณมั่นใจได้ว่าระบบรักษาความปลอดภัยของคุณจะทำงานได้อย่างราบรื่นและปลอดภัยเป็นเวลาหลายปี

ข้อมูลจำเพาะ

จำนวนเอาต์พุตรีเลย์

1 - โมดูลมีรีเลย์แม่เหล็กไฟฟ้าคุณภาพสูงอิสระ 1 ตัว

แหล่งจ่ายไฟ

10 V ... 15 V DC - อุปกรณ์ทำงานในมาตรฐาน 12V วงจรขาเข้าติดตั้งบริดจ์เรกติไฟเออร์ ซึ่งหมายความว่าไม่จำเป็นต้องคำนึงถึงขั้วเมื่อเชื่อมต่อแหล่งจ่ายไฟ

ความสามารถในการรับกระแสของหน้าสัมผัส

2 A / 30 V DC - พารามิเตอร์เหล่านี้ช่วยให้สามารถควบคุมกลอนไฟฟ้าและแม่เหล็กไฟฟ้าส่วนใหญ่ที่ใช้ในระบบอินเตอร์คอมได้อย่างปลอดภัย

เอาต์พุต

1 x NO / NC - หน้าสัมผัสแบบสลับช่วยให้สามารถกำหนดค่าอุปกรณ์ในโหมดปกติเปิด (NO) หรือปกติปิด (NC) ได้ตามความต้องการของการติดตั้ง

การแยกทางไฟฟ้า

ใช่ - ให้การแยกทางไฟฟ้าอย่างสมบูรณ์ระหว่างวงจรควบคุมและวงจรทำงาน ปกป้องอุปกรณ์อิเล็กทรอนิกส์ควบคุมจากความเสียหาย

อุณหภูมิในการทำงาน

-10 °C ... 50 °C - โมดูลได้รับการออกแบบมาสำหรับการใช้งานภายในอาคารและในตู้ภายนอกอาคารที่มีการป้องกันสภาพอากาศอย่างเหมาะสม

การใช้งาน

ระบบวิดีโออินเตอร์คอม Vidos, ระบบเตือนภัย, ระบบควบคุมการเข้าออก, ระบบอัตโนมัติภายในบ้าน, การควบคุมแสงสว่างแรงดันต่ำ

การติดตั้ง

อเนกประสงค์ - ด้วยขนาดที่เล็กมาก โมดูลสามารถติดตั้งในกล่องฝังผนังหลังอุปกรณ์หรือภายในตู้ควบคุม

ผู้ผลิต / แบรนด์

VIDOS - ผู้ผลิตระบบวิดีโออินเตอร์คอมและระบบควบคุมการเข้าออกที่มีชื่อเสียง

การรับประกัน

3 ปี - ระยะเวลารับประกันที่ขยายเพิ่มขึ้นซึ่งแสดงถึงความน่าเชื่อถือสูงของส่วนประกอบ

การปฏิบัติตามมาตรฐาน

CE - ผลิตภัณฑ์เป็นไปตามมาตรฐานความปลอดภัยและความเข้ากันได้ทางแม่เหล็กไฟฟ้าของยุโรป

ความไวของอินพุต

ความไวสูงช่วยให้สามารถทริกเกอร์รีเลย์ได้แม้ในขณะที่กระแสควบคุมจากเอาต์พุตทรานซิสเตอร์มีค่าต่ำ

ซอฟต์แวร์

อุปกรณ์นี้เป็นโมดูลฮาร์ดแวร์ล้วนและไม่มีเฟิร์มแวร์หรืออินเทอร์เฟซดิจิทัลในตัว ทำงานโดยอาศัยปรากฏการณ์ทางแม่เหล็กไฟฟ้าในขดลวดรีเลย์ ไม่จำเป็นต้องกำหนดค่าซอฟต์แวร์ ทำให้โมดูลติดตั้งง่ายมากและไม่ต้องอัปเดตหรือจัดการผ่านแอปพลิเคชันมือถือ เป็นโซลูชันแบบ 'เชื่อมต่อแล้วใช้งานได้เลย' ซึ่งรับประกันการตอบสนองต่อสัญญาณควบคุมทันทีโดยไม่มีความล่าช้าจากการประมวลผลข้อมูล

ข้อดีทางเทคนิค

ไม่มีขั้วที่อินพุต, ขนาดเล็กกะทัดรัด, การแยกวงจร, ความอเนกประสงค์ของหน้าสัมผัส NO/NC

เนื้อหา

1x โมดูลรีเลย์ B31

1x บรรจุภัณฑ์ฟอยล์

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 9 x 24 x 14 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 40 x 40 x 40 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 10 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 26 กรัม
