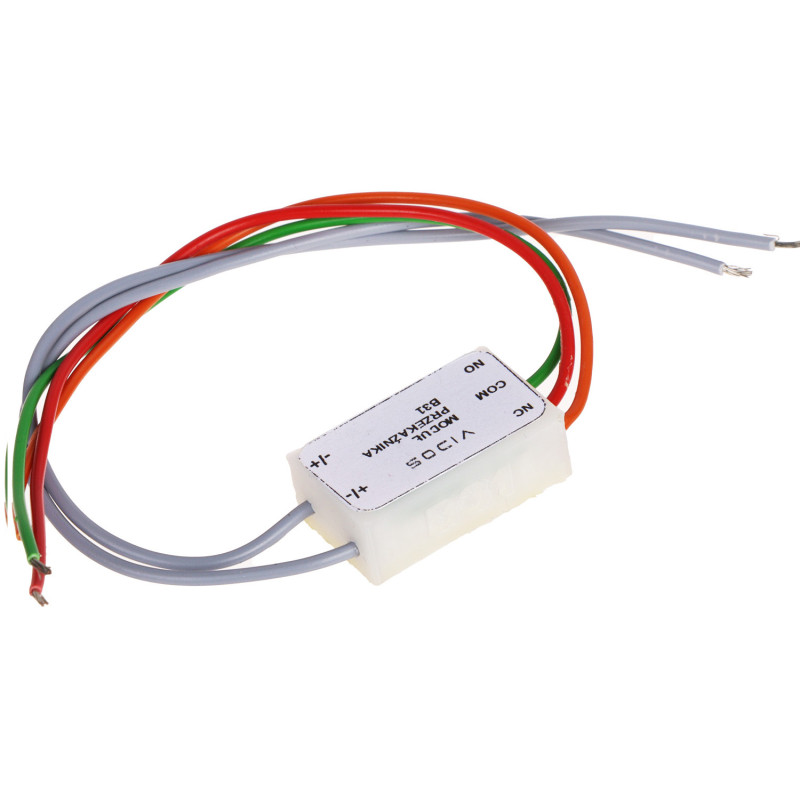

12V DC 1回路 NO/NC リレーモジュール ビデオドアホンおよび警報システム用ガルバニック絶縁

モデル: VIDOS B31

EAN: 6931240065433 SKU: 931065436

• トランジスタ出力の電流容量を増大
• 回路の完全なガルバニック絶縁
• 入力電圧の極性に依存しない設計
• ボックス内への取り付けが容易な小型サイズ
• NO/NCタイプのリレー出力
• 10-15V DCの広い電源電圧範囲
• VIDOSブランドによる高品質な製造
• 3年間の長期保証

概要

B31リレーモジュールは、さまざまな低電圧システムにおいてトランジスタ出力の電流容量を効果的に増大させるためのプロフェッショナルな電子ソリューションです。これは、標準的な制御出力では電気錠、電磁ロック、または強力な音響・光信号装置などの消費電流の大きいデバイスを直接駆動できないビデオドアホン、警報システム、および入退室管理システムにおいて不可欠なコンポーネントです。

B31モジュールの主な利点は、トリガー信号と負荷の間に完全なガルバニック絶縁を導入していることです。このような電気的分離は、警報制御盤やビデオドアホンモニターにとって優れた保護バリアとなり、アクチュエータによって発生する短絡、過電圧、またはノイズの影響からそれらを保護します。これにより、システム全体がより安定し、故障に強くなります。

このデバイスは小型であるため、電気ボックス、制御装置の筐体、さらにはフェンスの支柱内にも簡単に収まります。モジュールは設置者の利便性を最大限に考慮して設計されており、制御入力は電圧の極性に依存しないため、接続時の誤りを防ぎ、取り付け時間を短縮します。堅牢な構造と高品質なリレーの使用により、長寿命と信頼性が保証されており、メーカーによる3年間の保証がそれを裏付けています。B31モジュールを選択することで、セキュリティシステムが長年にわたってスムーズかつ安全に動作するという確信が得られます。

仕様

リレー出力数

1 - 本モジュールは、高品質な独立した電磁リレーを1つ備えています。

電源

10 V ... 15 V DC - デバイスは12V規格で動作します。入力回路にはブリッジ整流器が装備されているため、電源接続時に極性を考慮する必要はありません。

接点容量

2 A / 30 V DC - これらのパラメータにより、ドアホンシステムで使用されるほとんどの電気錠や電磁ロックを安全に制御できます。

出力

1 x NO / NC - 切り替え接点により、設置のニーズに応じてノーマルオープンまたはノーマルクローズモードでデバイスを構成できます。

ガルバニック絶縁

あり - 制御回路と実行回路間の完全な電気的分離を確保し、制御電子機器を損傷から保護します。

動作温度

-10 °C ... 50 °C - モジュールは、屋内および適切に密閉された屋外筐体内での使用に適しています。

用途

Vidosビデオドアホンシステム、警報システム、入退室管理、ホームオートメーション、低電圧照明制御。

取り付け

ユニバーサル - 非常に小型であるため、デバイスの背後の埋め込みボックス内や、制御盤の筐体内に取り付けることができます。

メーカー / ブランド

VIDOS - ビデオドアホンおよび入退室管理システムの著名なメーカー。

保証

3年 - コンポーネントの高い信頼性を示す延長保証期間。

規格への準拠

CE - 製品は欧州の安全基準および電磁両立性基準に適合しています。

入力感度

トランジスタ出力からの低い制御電流でもリレーをトリガーできる高感度。

ソフトウェア

このデバイスは純粋なハードウェアモジュールであり、ファームウェアやデジタルインターフェースは内蔵されていません。リレーコイル内の電磁気という物理現象に基づいて動作します。ソフトウェア設定が不要なため、実装が非常に簡単で、アップデートやモバイルアプリによる操作も必要ありません。これは、データ処理による遅延なしに制御信号に即座に応答することを保証する「接続して忘れる」タイプのソリューションです。

技術的利点

入力の極性なし、小型化、回路の分離、NO/NC接点の汎用性。

内容物

1x B31リレーモジュール

1x ビニール包装

寸法、重量

製品寸法: 9 x 24 x 14 mm (奥行 x 幅 x 高さ)

梱包寸法: 40 x 40 x 40 mm (奥行 x 幅 x 高さ)

製品重量: 10 g

梱包重量: 26 g
