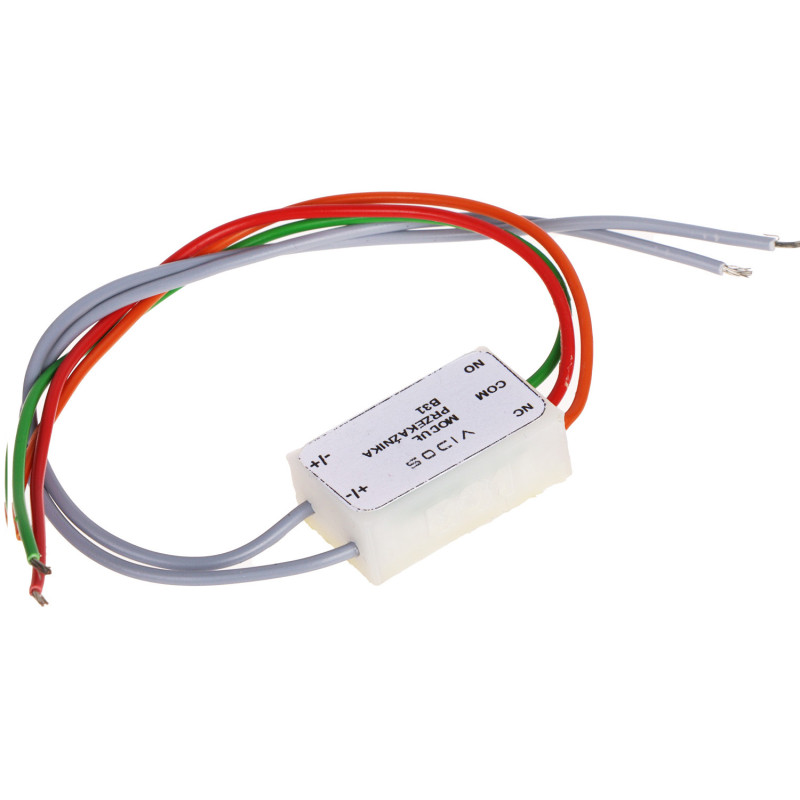

Μονάδα ρελέ 12V DC 1x NO/NC γαλβανική απομόνωση για συστήματα θυροτηλεόρασης και συναγερμού

Μοντέλο: VIDOS B31

EAN: 6931240065433 SKU: 931065436

• Αύξηση της ικανότητας μεταφοράς ρεύματος των εξόδων τρανζίστορ
• Πλήρης γαλβανική απομόνωση κυκλωμάτων
• Ανοσία στην πολικότητα της τάσης εισόδου
• Μικροσκοπικές διαστάσεις για εύκολη τοποθέτηση σε κουτιά διακλάδωσης
• Έξοδος ρελέ τύπου NO/NC
• Ευρύ φάσμα τάσης τροφοδοσίας 10-15V DC
• Υψηλή ποιότητα κατασκευής από τη VIDOS
• Μεγάλη περίοδος εγγύησης - 3 έτη

Περιγραφή

Η μονάδα ρελέ B31 είναι μια επαγγελματική ηλεκτρονική λύση που επιτρέπει την αποτελεσματική αύξηση της ικανότητας μεταφοράς ρεύματος των εξόδων τρανζίστορ σε διάφορα συστήματα χαμηλής τάσης. Αποτελεί αναπόσπαστο στοιχείο σε εγκαταστάσεις θυροτηλεόρασης, συναγερμού και συστήματα ελέγχου πρόσβασης, όπου οι τυπικές έξοδοι ελέγχου δεν μπορούν να τροφοδοτήσουν απευθείας συσκευές με υψηλότερη κατανάλωση ρεύματος, όπως ηλεκτρικά κυπρί, ηλεκτρομαγνητικές κλειδαριές ή ισχυρούς ηχητικούς και οπτικούς σηματοδότες.

Ένα βασικό πλεονέκτημα της μονάδας B31 είναι η εισαγωγή πλήρους γαλβανικής απομόνωσης μεταξύ του σήματος ενεργοποίησης και του φορτίου. Αυτός ο ηλεκτρικός διαχωρισμός αποτελεί ένα εξαιρετικό προστατευτικό φράγμα για τον πίνακα συναγερμού ή την οθόνη της θυροτηλεόρασης, προστατεύοντάς τα από τις συνέπειες πιθανών βραχυκυκλωμάτων, υπερτάσεων ή παρεμβολών που παράγονται από τα στοιχεία ενεργοποίησης. Χάρη σε αυτό, ολόκληρη η εγκατάσταση γίνεται πολύ πιο σταθερή και ανθεκτική σε βλάβες.

Η συσκευή χαρακτηρίζεται από μικροσκοπικές διαστάσεις, γεγονός που την καθιστά εύκολη στην τοποθέτηση σε ηλεκτρολογικά κουτιά, περιβλήματα συσκευών ελέγχου ή ακόμα και μέσα σε κολώνες περίφραξης. Η μονάδα έχει σχεδιαστεί για μέγιστη ευκολία του εγκαταστάτη – η είσοδος ελέγχου είναι ανεξάρτητη από την πολικότητα της τάσης, γεγονός που εξαλείφει τον κίνδυνο σφάλματος κατά τη σύνδεση και μειώνει τον χρόνο εγκατάστασης. Η στιβαρή κατασκευή και η χρήση ρελέ υψηλής ποιότητας εγγυώνται μακροζωία και αξιοπιστία, γεγονός που επιβεβαιώνεται από την 3ετή εγγύηση του κατασκευαστή. Επιλέγοντας τη μονάδα B31, αποκτάτε τη βεβαιότητα ότι τα συστήματα ασφαλείας σας θα λειτουργούν ομαλά και με ασφάλεια για πολλά χρόνια.

Προδιαγραφές

Αριθμός εξόδων ρελέ

1 - Η μονάδα διαθέτει ένα ανεξάρτητο ηλεκτρομαγνητικό ρελέ υψηλής ποιότητας.

Τροφοδοσία

10 V ... 15 V DC - Η συσκευή λειτουργεί στο πρότυπο 12V. Το κύκλωμα εισόδου είναι εξοπλισμένο με γέφυρα ανόρθωσης, πράγμα που σημαίνει ότι δεν απαιτείται τήρηση πολικότητας κατά τη σύνδεση της τροφοδοσίας.

Ικανότητα επαφών

2 A / 30 V DC - Αυτές οι παράμετροι επιτρέπουν τον ασφαλή έλεγχο των περισσότερων ηλεκτρικών κυπρί και κλειδαριών που χρησιμοποιούνται σε συστήματα θυροτηλεφώνων.

Έξοδος

1 x NO / NC - Οι επαφές μεταγωγής επιτρέπουν τη διαμόρφωση της συσκευής σε κανονικά ανοιχτή ή κανονικά κλειστή λειτουργία, ανάλογα με τις ανάγκες της εγκατάστασης.

Γαλβανική απομόνωση

Ναι - Παρέχει πλήρη ηλεκτρικό διαχωρισμό μεταξύ του κυκλώματος ελέγχου και του κυκλώματος ενεργοποίησης, προστατεύοντας τα ηλεκτρονικά ελέγχου από βλάβες.

Θερμοκρασία λειτουργίας

-10 °C ... 50 °C - Η μονάδα είναι κατάλληλη για λειτουργία σε εσωτερικούς χώρους και σε κατάλληλα στεγανοποιημένα εξωτερικά περιβλήματα.

Εφαρμογή

Συστήματα θυροτηλεόρασης Vidos, συστήματα συναγερμού, έλεγχος πρόσβασης, οικιακός αυτοματισμός, έλεγχος φωτισμού χαμηλής τάσης.

Τοποθέτηση

Καθολική - Λόγω των πολύ μικρών διαστάσεων, η μονάδα μπορεί να τοποθετηθεί σε χωνευτό κουτί πίσω από τη συσκευή ή μέσα στο περίβλημα του πίνακα.

Κατασκευαστής / Μάρκα

VIDOS - Καταξιωμένος κατασκευαστής συστημάτων θυροτηλεόρασης και ελέγχου πρόσβασης.

Εγγύηση

3 έτη - Εκτεταμένη περίοδος εγγύησης που αποδεικνύει την υψηλή αξιοπιστία του εξαρτήματος.

Συμμόρφωση με πρότυπα

CE - Το προϊόν πληροί τα ευρωπαϊκά πρότυπα ασφαλείας και ηλεκτρομαγνητικής συμβατότητας.

Ευαισθησία εισόδου

Υψηλή ευαισθησία που επιτρέπει την ενεργοποίηση του ρελέ ακόμη και με χαμηλά ρεύματα ελέγχου από εξόδους τρανζίστορ.

Λογισμικό

Η συσκευή είναι μια καθαρά hardware μονάδα και δεν διαθέτει ενσωματωμένο firmware ή ψηφιακή διεπαφή. Λειτουργεί με βάση το φυσικό φαινόμενο του ηλεκτρομαγνητισμού στο πηνίο του ρελέ. Η έλλειψη ανάγκης για διαμόρφωση λογισμικού καθιστά τη μονάδα εξαιρετικά απλή στην υλοποίηση και δεν απαιτεί ενημερώσεις ή διαχείριση μέσω εφαρμογών για κινητά. Είναι μια λύση τύπου 'σύνδεσε και ξέχνα', η οποία εγγυάται άμεση απόκριση στο σήμα ελέγχου χωρίς καθυστερήσεις που προκύπτουν από την επεξεργασία δεδομένων.

Τεχνικά πλεονεκτήματα

Έλλειψη πολικότητας στην είσοδο, μικρογραφία, διαχωρισμός κυκλωμάτων, καθολικότητα επαφών NO/NC.

Περιεχόμενα

1x Μονάδα ρελέ B31

1x Πλαστική συσκευασία

Διαστάσεις, Βάρος

Διαστάσεις προϊόντος: 9 x 24 x 14 mm (Βάθος x Πλάτος x Ύψος)

Διαστάσεις συσκευασίας: 40 x 40 x 40 mm (Βάθος x Πλάτος x Ύψος)

Βάρος προϊόντος: 10 g

Βάρος με συσκευασία: 26 g
