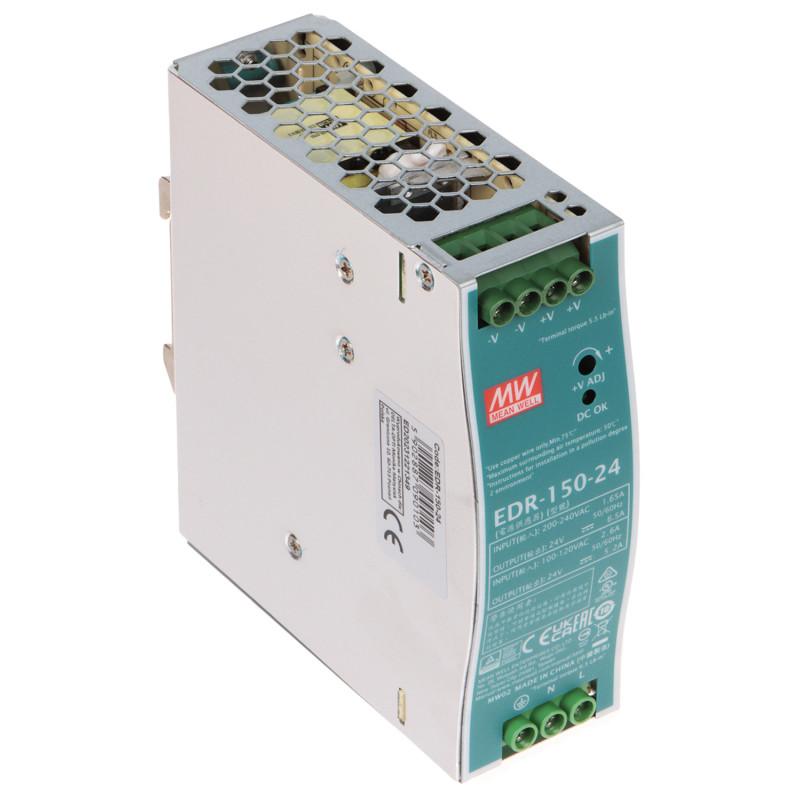

แหล่งจ่ายไฟแบบสวิตชิ่งสำหรับราง DIN 24V DC 6.5A 156W สำหรับงานอุตสาหกรรม ติดตั้งบนราง TS35 ประสิทธิภาพสูง พร้อมระบบเสถียรภาพ

รุ่น: MEAN WELL EDR-150-24

EAN: 6931240038031 SKU: 931038034

• ประสิทธิภาพการใช้พลังงานสูงถึง 87%
• ติดตั้งได้อเนกประสงค์บนราง DIN TS-35/7.5 หรือ TS-35/15
• รองรับช่วงแรงดันไฟฟ้าขาเข้า AC และ DC ที่กว้าง
• ตัวเครื่องแคบ (41 มม.) ช่วยประหยัดพื้นที่ในตู้ควบคุม
• ระบายความร้อนด้วยการหมุนเวียนอากาศตามธรรมชาติ (Convection)
• ระบบป้องกันครบชุด: SCP, OLP, OVP, OTP
• ช่วงอุณหภูมิการทำงานกว้างตั้งแต่ -20°C ถึง +60°C
• สามารถปรับแรงดันไฟฟ้าขาออกได้ในช่วง 24-28V
• ตัวเครื่องโลหะแข็งแรงทนทานต่อสภาพแวดล้อมทางอุตสาหกรรม
• เป็นไปตามมาตรฐานความปลอดภัยและได้รับใบรับรอง CE

คำอธิบาย

แหล่งจ่ายไฟแบบสวิตชิ่งเป็นส่วนประกอบสำคัญของระบบอัตโนมัติทางอุตสาหกรรม และรุ่นจากซีรีส์ EDR ของผู้ผลิตที่มีชื่อเสียงนี้คือการรับประกันความน่าเชื่อถือและความเสถียรของแหล่งจ่ายไฟในทุกสภาวะ อุปกรณ์ได้รับการออกแบบมาเพื่อการติดตั้งระดับมืออาชีพบนราง DIN มาตรฐาน TS35/7.5 หรือ 15 ซึ่งทำให้เป็นโซลูชันที่อเนกประสงค์อย่างยิ่งในตู้ควบคุม แผงจ่ายไฟ และระบบโทรคมนาคม ด้วยตัวเครื่องที่แคบเป็นพิเศษเพียง 41 มม. แหล่งจ่ายไฟนี้ช่วยประหยัดพื้นที่บนรางติดตั้งได้อย่างมาก ซึ่งเป็นสิ่งสำคัญในระบบอัตโนมัติที่มีความหนาแน่นสูงและตู้ควบคุมสมัยใหม่

ข้อได้เปรียบหลักของรุ่นนี้คือประสิทธิภาพการใช้พลังงานที่สูงถึง 87% ซึ่งหมายถึงการสูญเสียพลังงานในรูปของความร้อนที่น้อยที่สุดและยืดอายุการใช้งานของชิ้นส่วนอิเล็กทรอนิกส์ได้อย่างมาก อุปกรณ์มีช่วงแรงดันไฟฟ้าขาเข้าที่กว้าง รองรับทั้งกระแสสลับ (AC) ในช่วง 90-264V และกระแสตรง (DC) ในช่วง 127-370V ทำให้สามารถใช้งานได้กับมาตรฐานเครือข่ายพลังงานต่างๆ ทั่วโลกโดยไม่จำเป็นต้องใช้หม้อแปลงหรือตัวแปลงเพิ่มเติม ตัวเครื่องโลหะที่แข็งแรงและระบบระบายความร้อนด้วยการหมุนเวียนอากาศขั้นสูง (ไม่มีพัดลม) ช่วยให้ทำงานได้อย่างไร้ปัญหาในช่วงอุณหภูมิที่กว้างตั้งแต่ -20 ถึง +60 องศาเซลเซียส ซึ่งมีความสำคัญในสภาพแวดล้อมทางอุตสาหกรรมที่ต้องการความทนทาน

ความปลอดภัยในการใช้งานได้รับการรับรองโดยระบบป้องกันแบบบูรณาการ รวมถึงการป้องกันไฟฟ้าลัดวงจร การป้องกันการโอเวอร์โหลด การป้องกันแรงดันไฟฟ้าเกิน และการป้องกันความร้อน ระบบเหล่านี้แต่ละระบบได้รับการปรับเทียบอย่างแม่นยำเพื่อปกป้องไม่เพียงแค่ตัวแหล่งจ่ายไฟเท่านั้น แต่ยังรวมถึงอุปกรณ์รับสัญญาณที่ละเอียดอ่อนที่เชื่อมต่ออยู่ไม่ให้เกิดความเสียหาย แหล่งจ่ายไฟนี้เหมาะอย่างยิ่งสำหรับระบบตรวจสอบวิดีโอ CCTV ระบบเตือนภัย ไฟ LED ระบบควบคุมการเข้าออก และระบบอัตโนมัติในอาคารและอุตสาหกรรมทั่วไป การเลือกผลิตภัณฑ์นี้ถือเป็นการลงทุนในเทคโนโลยีที่ผ่านการพิสูจน์แล้วจากผู้นำระดับโลกด้านแหล่งจ่ายไฟ ซึ่งรับประกันความต่อเนื่องในการทำงานของระบบของคุณเป็นเวลาหลายปี ผลิตภัณฑ์เป็นไปตามมาตรฐานความปลอดภัยและคุณภาพที่เข้มงวด ซึ่งได้รับการยืนยันโดยใบรับรองจำนวนมากและรายงานการทดสอบจากโรงงานที่แนบมาพร้อมกับเอกสารทางเทคนิค

ข้อมูลจำเพาะ

ประเภทของแหล่งจ่ายไฟ

สวิตชิ่ง - เทคโนโลยีความถี่สูงขั้นสูงที่ให้พารามิเตอร์เอาต์พุตที่เสถียรโดยมีการสูญเสียพลังงานน้อยที่สุดและขนาดตัวเครื่องที่กะทัดรัด

แรงดันไฟฟ้าขาเข้า AC

90 V ... 264 V - ช่วงแรงดันไฟฟ้าขาเข้ากว้างช่วยให้อุปกรณ์ทำงานได้อย่างเสถียรแม้ในขณะที่แรงดันไฟฟ้าในเครือข่ายพลังงานมีความผันผวนอย่างมาก

แรงดันไฟฟ้าขาเข้า DC

127 V ... 370 V - ความสามารถในการจ่ายไฟด้วยกระแสตรง ซึ่งเพิ่มความอเนกประสงค์ในการใช้งานในการติดตั้งทางอุตสาหกรรมเฉพาะทาง

แรงดันไฟฟ้าขาออก

24 V DC - แรงดันไฟฟ้ากระแสตรงที่มีความเสถียรและมีระดับสัญญาณรบกวนต่ำ เหมาะสำหรับระบบอัตโนมัติและอิเล็กทรอนิกส์ที่ละเอียดอ่อน

การปรับแรงดันไฟฟ้าขาออก

24 V ... 28 V DC - โพเทนชิออมิเตอร์ในตัวช่วยให้สามารถปรับแรงดันไฟฟ้าขาออกได้อย่างแม่นยำตามความต้องการของอุปกรณ์รับสัญญาณเฉพาะ หรือเพื่อชดเชยแรงดันไฟฟ้าตกบนสายไฟที่ยาว

ประสิทธิภาพกระแสไฟฟ้าของแหล่งจ่ายไฟ

6.5 A - ประสิทธิภาพกระแสไฟฟ้าสูงช่วยให้สามารถจ่ายไฟให้กับระบบตรวจสอบ ไฟส่องสว่าง หรือตัวควบคุม PLC ที่ซับซ้อนได้

กำลังของแหล่งจ่ายไฟ

156 W - กำลังไฟฟ้าพิกัดของอุปกรณ์ที่รับประกันการทำงานที่เสถียรภายใต้โหลดเต็มที่ในโหมดต่อเนื่อง

จำนวนเอาต์พุต

1 ชิ้น - ช่องเอาต์พุตเดี่ยวที่ติดตั้งขั้วต่อสกรูคู่เพื่ออำนวยความสะดวกในการเชื่อมต่อแบบบริดจ์และการเชื่อมต่ออุปกรณ์รับสัญญาณหลายตัว

ประสิทธิภาพการใช้พลังงาน

87 % - ประสิทธิภาพสูงที่ช่วยลดการปล่อยความร้อน ซึ่งส่งผลให้ใช้พลังงานน้อยลงและความน่าเชื่อถือของระบบโดยรวมสูงขึ้น

ประเภทตัวเครื่องและการติดตั้ง

DIN - ตัวเครื่องโลหะที่ออกแบบมาเพื่อการติดตั้งที่รวดเร็วและปลอดภัยบนรางมาตรฐาน TS-35/7.5 หรือ TS-35/15

การป้องกันไฟฟ้าลัดวงจร (SCP)

ใช่ - ระบบป้องกันอัตโนมัติที่จะตัดไฟทันทีเมื่อตรวจพบไฟฟ้าลัดวงจรที่เอาต์พุต เพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์จากความเสียหายถาวร

การป้องกันการโอเวอร์โหลด (OLP)

ใช่ - การป้องกันการใช้กระแสไฟฟ้าเกินความสามารถพิกัดของแหล่งจ่ายไฟ เพื่อป้องกันหม้อแปลงและทรานซิสเตอร์สวิตช์จากความร้อนสูงเกินไป

การป้องกันแรงดันไฟฟ้าเกิน (OVP)

ใช่ - การป้องกันขั้นสูงสำหรับอุปกรณ์ที่เชื่อมต่อจากแรงดันไฟฟ้ากระชากกะทันหันที่อาจเกิดขึ้นจากความล้มเหลวของเครือข่าย

การป้องกันความร้อน (OTP)

ใช่ - เซ็นเซอร์อุณหภูมิอัจฉริยะที่จะปิดอุปกรณ์เมื่อเกินเกณฑ์ความร้อนที่ปลอดภัย เพื่อปกป้องส่วนประกอบจากการเสื่อมสภาพ

อุณหภูมิการทำงานและความชื้น

ช่วงอุณหภูมิจาก -20 °C ถึง 60 °C และความชื้นสัมพัทธ์จาก 20 % ถึง 95 % (ไม่มีการควบแน่น) ซึ่งช่วยให้สามารถทำงานในสภาพแวดล้อมที่ยากลำบากของโรงงานผลิตได้

ซอฟต์แวร์และการควบคุม

อุปกรณ์นี้เป็นแหล่งจ่ายไฟแบบสวิตชิ่งที่มีลักษณะเป็นฮาร์ดแวร์ล้วนๆ และไม่มีซอฟต์แวร์ควบคุมหรืออินเทอร์เฟซดิจิทัลในตัวที่ต้องใช้แอปพลิเคชันเฉพาะ การทำงานของมันขึ้นอยู่กับวงจรอะนาล็อกขั้นสูงและตัวแปลงความถี่สูงที่ไม่ต้องการการกำหนดค่าซอฟต์แวร์หรือการอัปเดตเฟิร์มแวร์ การปรับแรงดันไฟฟ้าให้เสถียรและระบบป้องกันจะถูกดำเนินการผ่านฮาร์ดแวร์ทั้งหมด ซึ่งรับประกันความน่าเชื่อถือสูงสุดในระบบอัตโนมัติทางอุตสาหกรรมโดยไม่มีความเสี่ยงจากข้อผิดพลาดของซอฟต์แวร์หรือการค้างของระบบปฏิบัติการ

การรับประกันของผู้ผลิต

2 ปี - การรับประกันเต็มรูปแบบที่ยืนยันถึงคุณภาพงานฝีมือและความทนทานของส่วนประกอบที่ใช้จากแบรนด์ Mean Well

เนื้อหา

1x แหล่งจ่ายไฟแบบสวิตชิ่ง EDR-150-24

1x คู่มือการติดตั้งและการใช้งาน

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 127 x 41 x 126 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 145 x 60 x 140 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 510 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 574 กรัม
