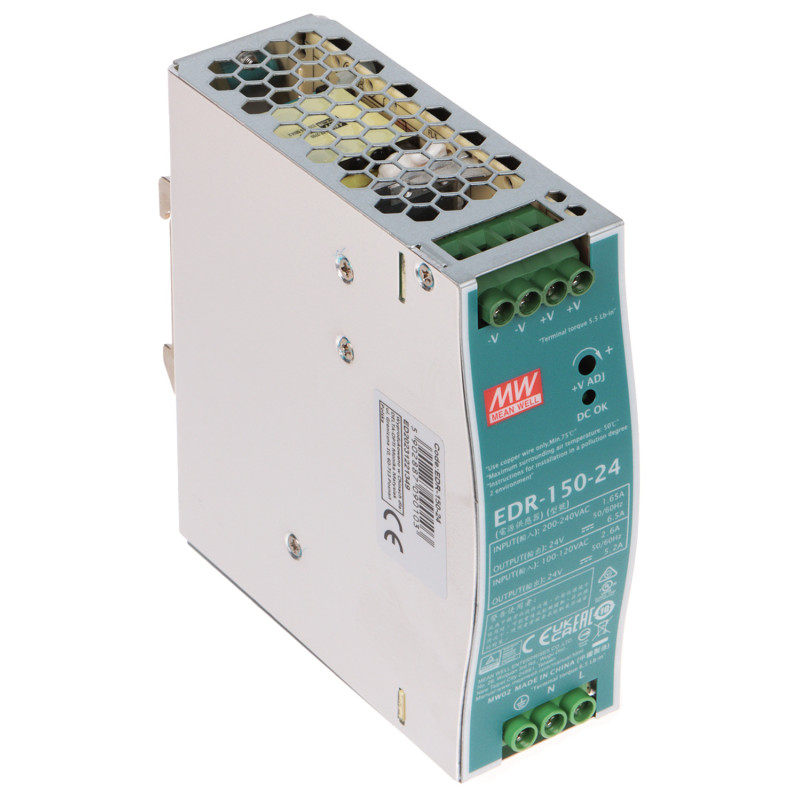

Імпульсны блок сілкавання на DIN-рэйку 24V DC 6.5A 156W прамысловы мантаж TS35 высокая эфектыўнасць стабілізацыя

Мадэль: MEAN WELL EDR-150-24

EAN: 6931240038031 SKU: 931038034

• Высокая энергетычная эфектыўнасць на ўзроўні 87%
• Універсальны мантаж на DIN-рэйку TS-35/7.5 або TS-35/15
• Шырокі дыяпазон уваходнага напружання AC і DC
• Вузкі корпус (41 мм) для эканоміі месца ў шафе
• Ахалоджванне свабоднай цыркуляцыяй паветра (канвекцыйнае)
• Поўны пакет абарон: SCP, OLP, OVP, OTP
• Шырокі дыяпазон працоўных тэмператур ад -20°C да +60°C
• Магчымасць рэгулявання выхаднога напружання ў дыяпазоне 24-28V
• Трывалы металічны корпус, устойлівы да прамысловых умоў
• Адпаведнасць стандартам бяспекі і сертыфікату CE

Апісанне

Імпульсны блок сілкавання з'яўляецца ключавым элементам сістэм прамысловай аўтаматызацыі, а мадэль серыі EDR ад вядомага вытворцы — гэта гарантыя надзейнасці і стабільнасці сілкавання ў любых умовах. Прылада была распрацавана для прафесійнага мантажу на стандартнай DIN-рэйцы TS35/7.5 або 15, што робіць яе надзвычай універсальным рашэннем у размеркавальных шафах, электрычных размеркавальных шчытах і тэлекамунікацыйных сістэмах. Дзякуючы надзвычай вузкаму корпусу шырынёй усяго 41 мм, блок сілкавання дазваляе значна зэканоміць месца на мантажнай рэйцы, што вельмі важна ў шчыльна ўпакаваных сістэмах аўтаматызацыі і сучасных размеркавальных шчытах.

Галоўнай перавагай гэтай мадэлі з'яўляецца яе высокая энергетычная эфектыўнасць, якая складае 87%, што прыводзіць да мінімальных страт энергіі ў выглядзе цяпла і значна больш доўгага тэрміну службы электронных кампанентаў. Прылада характарызуецца шырокім дыяпазонам уваходнага напружання, падтрымліваючы як пераменны ток (AC) у дыяпазоне 90-264V, так і пастаянны (DC) у дыяпазоне 127-370V, што дазваляе выкарыстоўваць яе ў розных стандартах энергетычных сетак па ўсім свеце без неабходнасці выкарыстання дадатковых трансфарматараў або канвертараў. Трывалы металічны корпус і перадавыя сістэмы канвекцыйнага ахалоджвання (без вентылятара) дазваляюць безаварыйна працаваць у шырокім дыяпазоне тэмператур ад -20 да +60 градусаў Цэльсія, што важна ў патрабавальных прамысловых асяроддзях.

Бяспеку выкарыстання забяспечваюць інтэграваныя сістэмы абароны, у тым ліку абарона ад кароткага замыкання, перагрузкі, перанапружання і цеплавая абарона. Кожная з гэтых сістэм была дакладна адкалібравана, каб абараніць не толькі сам блок сілкавання, але і падлучаныя да яго адчувальныя прыёмныя прылады ад пашкоджанняў. Блок сілкавання ідэальна падыходзіць для сістэм відэаназірання CCTV, сістэм сігналізацыі, святлодыёднага асвятлення, сістэм кантролю доступу, а таксама ў шырокім спектры аўтаматызацыі будынкаў і прамысловасці. Выбіраючы гэты прадукт, вы інвестуеце ў правераную тэхналогію ад сусветнага лідара ў галіне сілкавання, што гарантуе бесперабойную працу вашых сістэм на працягу многіх гадоў. Прадукт адпавядае строгім стандартам бяспекі і якасці, што пацвярджаецца шматлікімі сертыфікатамі і справаздачамі аб завадскіх выпрабаваннях, прыкладзенымі да тэхнічнай дакументацыі.

Спецыфікацыя

Тып блока сілкавання

Імпульсны - перадавая тэхналогія высокай частаты, якая забяспечвае стабільныя выхадныя параметры пры мінімальных стратах энергіі і кампактных памерах корпуса.

Напружанне сілкавання AC

90 V ... 264 V - шырокі ўваходны дыяпазон, які дазваляе прыладзе стабільна працаваць нават пры значных ваганнях напружання ў электрасетцы.

Напружанне сілкавання DC

127 V ... 370 V - магчымасць сілкавання пастаянным токам, што павялічвае ўніверсальнасць прымянення ў спецыялізаваных прамысловых устаноўках.

Выхадное напружанне

24 V DC - стабілізаванае пастаяннае напружанне з нізкім узроўнем пульсацый, ідэальна падыходзіць для адчувальных сістэм аўтаматызацыі і электронікі.

Рэгуляванне выхаднога напружання

24 V ... 28 V DC - убудаваны патэнцыяметр дазваляе дакладна наладзіць выхадное напружанне ў адпаведнасці з патрабаваннямі канкрэтнага прыёмніка або кампенсаваць падзенне напружання на доўгіх правадах.

Токавая прадукцыйнасць блока сілкавання

6.5 A - высокая токовая прадукцыйнасць, якая дазваляе сілкаваць развітыя сістэмы маніторынгу, асвятлення або кантролеры PLC.

Магутнасць блока сілкавання

156 W - намінальная магутнасць прылады, якая забяспечвае стабільную працу пры поўнай нагрузцы ў бесперапынным рэжыме.

Колькасць выхадаў

1 шт. - адзіны выхадны канал, абсталяваны падвойнымі шрубавымі клемамі, якія палягчаюць маставанне і падключэнне некалькіх прыёмнікаў.

Энергетычная эфектыўнасць

87 % - высокая эфектыўнасць, якая абмяжоўвае выдзяленне цяпла, што прыводзіць да меншага спажывання энергіі і больш высокай надзейнасці ўсёй сістэмы.

Тып корпуса і мантаж

DIN - металічны корпус, прыстасаваны для хуткага і надзейнага мантажу на стандартнай рэйцы TS-35/7.5 або TS-35/15.

Абарона ад кароткага замыкання (SCP)

Так - аўтаматычная сістэма абароны, якая пры выяўленні кароткага замыкання на выхадзе неадкладна адключае сілкаванне, абараняючы электроніку ад незваротнага пашкоджання.

Абарона ад перагрузкі (OLP)

Так - абарона ад спажывання току, які перавышае намінальныя магчымасці блока сілкавання, што прадухіляе перагрэў трансфарматара і транзістарных ключоў.

Абарона ад перанапружання (OVP)

Так - перадавая абарона падлучаных прылад ад раптоўных скачкоў напружання, якія могуць узнікнуць у выніку аварыі ў сетцы.

Цеплавая абарона (OTP)

Так - інтэлектуальны датчык тэмпературы, які адключае прыладу пасля перавышэння бяспечнага тэмпературнага парога, абараняючы кампаненты ад дэградацыі.

Працоўная тэмпература і вільготнасць

Дыяпазон тэмператур ад -20 °C да 60 °C і адносная вільготнасць ад 20 % да 95 % (без кандэнсацыі), што дазваляе працаваць у цяжкіх умовах вытворчых цэхаў.

Праграмнае забеспячэнне і кіраванне

Прылада з'яўляецца імпульсным блокам сілкавання апаратнага тыпу і не мае ўбудаванага праграмнага забеспячэння кіравання або лічбавага інтэрфейсу, які патрабуе спецыяльнага прыкладання. Яго праца грунтуецца на перадавых аналагавых схемах і высокачашчынных пераўтваральніках, якія не патрабуюць ніякай праграмнай канфігурацыі або абнаўлення прашыўкі. Стабілізацыя напружання і сістэмы абароны рэалізуюцца цалкам апаратна, што забяспечвае найвышэйшую надзейнасць у сістэмах прамысловай аўтаматызацыі без рызыкі праграмных памылак або завісання аперацыйнай сістэмы.

Гарантыя вытворцы

2 гады - поўная гарантыйная абарона, якая пацвярджае высокую якасць выканання і даўгавечнасць выкарыстаных кампанентаў маркі Mean Well.

Змесціва

1x Імпульсны блок сілкавання EDR-150-24

1x Інструкцыя па мантажы і эксплуатацыі

Памеры, Вага

Памеры прадукту: 127 x 41 x 126 мм (Глыб. x Шыр. x Выш.)

Памеры ўпакоўкі: 145 x 60 x 140 мм (Глыб. x Шыр. x Выш.)

Вага прадукту: 510 г

Вага з упакоўкай: 574 г
