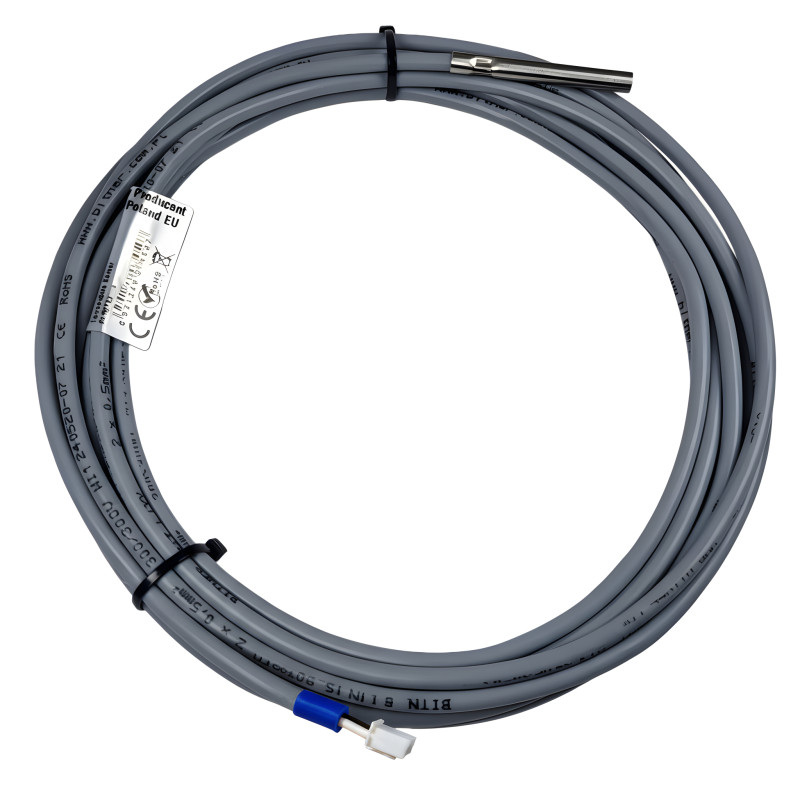

เซ็นเซอร์อุณหภูมิน้ำร้อน Daikin Altherma 301235P ST9701 8 ม.

รุ่น: ACTii AC3008

EAN: 6931240030080 SKU: 300838397

• เซ็นเซอร์อุณหภูมิความแม่นยำสูงคุณภาพเยี่ยม
• ใช้สายเคเบิลควบคุมทองแดงยืดหยุ่นพิเศษ BiT LiYY 2x0.5mm, แรงดันไฟฟ้า: 300/300V, อุณหภูมิการทำงาน: -40℃ ถึง 80℃ เป็นไปตามมาตรฐาน EU: LVD 2014/35/UE
• เซ็นเซอร์บรรจุในปลอกสแตนเลสสตีล เส้นผ่านศูนย์กลาง: 6 มม. และความยาว: 50 มม.
• เซ็นเซอร์ทุกตัวผ่านการทดสอบที่อุณหภูมิ 3 ระดับเพื่อให้มั่นใจถึงความแม่นยำเมื่อเทียบกับเซ็นเซอร์อ้างอิง
• ป้องกันน้ำ - เซ็นเซอร์เคลือบด้วยซิลิโคนยืดหยุ่นทนความร้อนสูง ปัญหาการรั่วซึมเป็นปัญหาพบบ่อยในเซ็นเซอร์อุณหภูมิซึ่งนำไปสู่ความเสียหายจากความชื้น
• เซ็นเซอร์ของเรามีคุณภาพที่เหนือกว่า เราใช้สายเคเบิลควบคุมทองแดงแท้ 100% ที่ได้รับรองมาตรฐานผลิตใน EU พร้อมฉนวนที่หนาและยืดหยุ่น เราใช้เซ็นเซอร์จากแบรนด์ชั้นนำ ทุกชิ้นได้รับการตรวจสอบความแม่นยำเทียบกับเซ็นเซอร์อ้างอิง
• เซ็นเซอร์มาพร้อมหัวต่อที่เข้ากับซ็อกเก็ตบนเมนบอร์ดของปั๊มความร้อนได้ทันที การติดตั้งเพียงแค่เสียบเข้ากับจุดที่กำหนดบนเมนบอร์ด

คำอธิบาย

เซ็นเซอร์อุณหภูมิถังน้ำร้อน ออกแบบมาสำหรับปั๊มความร้อน Daikin

เซ็นเซอร์สำหรับปั๊มความร้อน Daikin รุ่น Altherma ทุกรุ่น

เซ็นเซอร์มาพร้อมหัวต่อที่เข้ากับซ็อกเก็ตบนเมนบอร์ดของปั๊มความร้อน การติดตั้งเพียงแค่เสียบเข้ากับจุดที่กำหนดบนเมนบอร์ด

ปัญหาการรั่วซึมเป็นสาเหตุหลักที่ทำให้เซ็นเซอร์เสียหายจากความชื้น เซ็นเซอร์ของเรามีการป้องกันน้ำ - เคลือบด้วยซิลิโคนยืดหยุ่นทนความร้อนสูง

รายการความเข้ากันได้: ถังน้ำร้อน (เซ็นเซอร์เชื่อมต่อกับพอร์ต X9A บนเมนบอร์ดของปั๊มความร้อน)

รองรับปั๊มความร้อนรุ่นต่างๆ เช่น:

EKHWSU200B3V3, EKHWSU150A3V3, EKHWSU150B3V3, EKSWW150V3, EKHWSU200A3V3, EKSWW200V3, EKSWW300Z2, EKHWSU300A3V3, EKSWW300V3, EKHWS200BA3V3, EKHWS150D3V3, EKHWS200B3V3X, EKSWW300Z2, EKHWSU150D3V3, EKHWS150B3V3, EKHWS200A3V3, EKSWWU200V3, EKHWSU300BA3V3, EKHWE300A3Z2, EKSWW200Z2, EKHWS300B3V3, EKHWS200D3V3, EKHWS080B3VJU, EKHWET150A3V3, EKHWS300D3V3, EKHWS300BA3V3, EKHWS300A3V3, EKSWW150V3, EKHWE150A3V3, EKHWS300B3Z2, EKSWWU150V3, EKHWS150BA3V3, EKSWWU300V3, EKHWSU200BA3V3, EKSWW200V3, EKHWE200A3Z2, EKHWS050B3VJU, RKHWE300A3V3, EKHWS300A3Z2, EKHWS250D3V3, EKHWSU180D3V3, EKHWS180D3V3, EKHWS300BA3Z2, EKHWS200B3Z2, EKSWW300V3, EKHWS150A3V3, EKHWS200BA3Z2, EKHWCFA, EKHWSU300D3V3, EKHWSU250D3V3, EKHWSU150BA3V3, EKSWW200Z2, EKHWSU200D3V3, EKHWS200A3Z2, EKHWSU300B3V3, EKHWE300A3V3, EKHWE200A3V3, EKUMB3PART, EKHWS200B3V3

ข้อมูลจำเพาะ

พารามิเตอร์เซ็นเซอร์

เซ็นเซอร์เข้ากันได้กับ Daikin ซีรีส์ Altherma

การใช้งาน: ปั๊มความร้อน Daikin

รายการความเข้ากันได้: ถังน้ำร้อน 301235P / ST9701 (Thermistor Ass'y ST9701) เชื่อมต่อกับพอร์ต X9A บนเมนบอร์ดปั๊มความร้อน

ช่วงการวัดอุณหภูมิ: -40 ถึง +400 °C

ระดับการป้องกัน: IP68

บรรจุในปลอกสแตนเลสสตีล เส้นผ่านศูนย์กลาง: 6 มม. ความยาว: 50 มม.

ขั้วต่อสายเคเบิล: ขั้วต่อพลาสติกที่เข้ากับซ็อกเก็ตบนเมนบอร์ดปั๊มความร้อน

ความยาวสายเคเบิล: 8 ม.

พารามิเตอร์สายเคเบิล

ประเภทสายเคเบิล: สายควบคุม / สายสัญญาณ

แรงดันไฟฟ้าทำงาน: 300/300V

การทดสอบแรงดัน: ≤ 0,34mm2 1200 V , ≥ 0,5 mm2 1500 V

ความต้านทานฉนวน: 20 MΩ x km

ความจุไฟฟ้า: (ที่ 800Hz): 0,14mm2 120pF/m, ≥0,25 mm2 150pF/m

ความเหนี่ยวนำ: 0,65 mH/km

รัศมีการดัดโค้งขั้นต่ำ (แบบเคลื่อนที่): 7,5 x Ø

รัศมีการดัดโค้งขั้นต่ำ (แบบติดตั้งถาวร): 4 x Ø

อุณหภูมิการทำงาน: ติดตั้งถาวร: -40℃ ถึง 80℃, ติดตั้งแบบเคลื่อนที่: -5℃ ถึง 80℃

เงื่อนไขการติดตั้ง: สายเคเบิลภายในอาคาร, อุณหภูมิการติดตั้งขั้นต่ำ: -5℃

ความทนทานต่อสภาพแวดล้อม: ไม่ลามไฟตามมาตรฐานสายเคเบิลเดี่ยว

ใบรับรอง / การอนุมัติ: CPR - ใบรับรอง / DoP

โครงสร้างสายเคเบิล:

วัสดุตัวนำ: ตัวนำทองแดง

โครงสร้างตัวนำ: คลาส 5 (ตามมาตรฐาน EN 60228, IEC 60228)

โครงสร้างแกน: สายเคเบิลหลายแกน

การใช้งาน: สายเคเบิลสำหรับวงจรควบคุมและสัญญาณในงานอุตสาหกรรม, เทคนิคการวัด, การส่งข้อมูลสัญญาณอะนาล็อกและดิจิทัลในอิเล็กทรอนิกส์อุตสาหกรรมและระบบอัตโนมัติ สำหรับติดตั้งถาวรและอุปกรณ์เคลื่อนที่ เหมาะสำหรับการใช้งานภายในอาคาร ทั้งในที่แห้งและชื้น

ข้อมูลเพิ่มเติม

เรามีเซ็นเซอร์อุณหภูมิพร้อมความยาวสายเคเบิลอื่นๆ ให้เลือก

สิ่งที่รวมอยู่ในชุด

เซ็นเซอร์อุณหภูมิพร้อมสายเคเบิลความยาว 8 ม.

ใบรับรองและมาตรฐาน

CE, RoHS

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 50 x 200 x 200 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 100 x 200 x 50 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 250 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 260 กรัม

ดาวน์โหลด

• คู่มือผู้ใช้
• ประกาศ CE
• การปฏิบัติตามกฎระเบียบด้านความปลอดภัย
