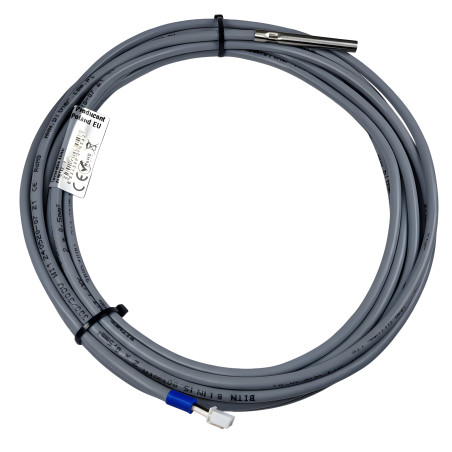

Daikin Althermaヒートポンプ用給湯温度センサー 301235P ST9701 8m

モデル: ACTii AC3008

EAN: 6931240030080 SKU: 300838397

• 高品質精密温度センサー
• 特殊な銅製柔軟制御ケーブルBiT LiYY 2x0.5mmを使用、電圧: 300/300V、使用温度: -40℃〜80℃、EU規格LVD 2014/35/UE準拠
• センサーは直径6mm、長さ50mmのステンレス製スリーブ内に配置
• 各センサーは3つの異なる温度でテストされ、基準センサーとの測定値の一致を保証しています。
• 防水保護 - センサーは耐熱性の柔軟なシリコンでコーティングされています。密閉性の欠如は温度センサーの一般的な問題であり、湿気による損傷の原因となります。
• 当社の温度センサーはより高品質です。競合他社とは異なり、EUで製造された100%銅製の厚い認定済み制御ケーブルを厚く柔軟な絶縁体で使用しています。当社はブランドメーカーのセンサーのみを使用しています。すべてのセンサーは基準センサーとの測定の一致について確認されています。
• センサーには、ヒートポンプのメインボード上のソケットに適合するコネクタが装備されています。センサーの接続には、メインボードの適切な場所にセンサーを差し込むだけで済みます。

説明

Daikinヒートポンプ用給湯タンク温度センサー

Daikin Althermaシリーズのすべてのヒートポンプに対応するセンサー

センサーには、ヒートポンプのメインボード上のソケットに適合するコネクタが装備されています。センサーの接続には、メインボードの適切な場所にセンサーを差し込むだけで済みます。

密閉性の欠如は温度センサーの一般的な問題であり、湿気による損傷の原因となります。当社のセンサーは防水保護を提供します。センサーは耐熱性の柔軟なシリコンでコーティングされています。

互換性リスト: 給湯タンク (センサーはヒートポンプのメインボードのX9Aコネクタに接続します)

以下のヒートポンプ等に対応しています:

EKHWSU200B3V3, EKHWSU150A3V3, EKHWSU150B3V3, EKSWW150V3, EKHWSU200A3V3, EKSWW200V3, EKSWW300Z2, EKHWSU300A3V3, EKSWW300V3, EKHWS200BA3V3, EKHWS150D3V3, EKHWS200B3V3X, EKSWW300Z2, EKHWSU150D3V3, EKHWS150B3V3, EKHWS200A3V3, EKSWWU200V3, EKHWSU300BA3V3, EKHWE300A3Z2, EKSWW200Z2, EKHWS300B3V3, EKHWS200D3V3, EKHWS080B3VJU, EKHWET150A3V3, EKHWS300D3V3, EKHWS300BA3V3, EKHWS300A3V3, EKSWW150V3, EKHWE150A3V3, EKHWS300B3Z2, EKSWWU150V3, EKHWS150BA3V3, EKSWWU300V3, EKHWSU200BA3V3, EKSWW200V3, EKHWE200A3Z2, EKHWS050B3VJU, RKHWE300A3V3, EKHWS300A3Z2, EKHWS250D3V3, EKHWSU180D3V3, EKHWS180D3V3, EKHWS300BA3Z2, EKHWS200B3Z2, EKSWW300V3, EKHWS150A3V3, EKHWS200BA3Z2, EKHWCFA, EKHWSU300D3V3, EKHWSU250D3V3, EKHWSU150BA3V3, EKSWW200Z2, EKHWSU200D3V3, EKHWS200A3Z2, EKHWSU300B3V3, EKHWE300A3V3, EKHWE200A3V3, EKUMB3PART, EKHWS200B3V3

仕様

センサーパラメータ

Daikin Althermaシリーズ互換センサー

用途: Daikinヒートポンプ

互換性リスト: 給湯タンク 301235P / ST9701 (Thermistor Ass'y ST9701)。センサーはヒートポンプのメインボードのX9Aコネクタに接続します。

センサー測定範囲: -40〜+400 °C

気密性: IP68

センサーは直径6mm、長さ50mmのステンレス製スリーブ内に配置

ケーブル端: ヒートポンプのメインボードソケットに適合するプラスチック製コネクタ

ケーブル長: 8m (315インチ)

ケーブルパラメータ

ケーブルタイプ: 制御・信号ケーブル

動作電圧: 300/300V

耐電圧試験: ≤ 0,34mm2 1200 V , ≥ 0,5 mm2 1500 V

絶縁抵抗: 20 MΩ x km

静電容量 (800Hz時): 0,14mm2 120pF/m, ≥0,25 mm2 150pF/m

インダクタンス: 0,65 mH/km

最小曲げ半径（可動接続時）: 7,5 x Ø

最小曲げ半径（固定接続時）: 4 x Ø

使用温度: 固定設置: -40℃〜80℃, 可動設置: -5℃〜80℃

設置条件: 屋内用ケーブル、最小設置温度: -5℃

環境耐性: 単一ケーブルでの難燃性

認証・承認: CPR - 認証・DoP

ケーブル構造:

導体材質: 銅導体

導体構造: クラス5 (EN 60228, IEC 60228準拠)

コア構造: 多芯ケーブル

用途: 産業用アプリケーション、計測技術、産業用電子機器および自動化設備におけるアナログおよびデジタル信号によるデータ伝送のための制御・信号回路用ケーブル。固定設置および可動機器用。屋内、乾燥および湿潤な部屋での使用に適しています。

その他の情報

当店では他のケーブル長の温度センサーもご用意しております

セット内容

8mケーブル付き温度センサー

認証・規格

CE, RoHS

寸法、重量

製品寸法: 50 x 200 x 200 mm (奥行 x 幅 x 高さ)

梱包寸法: 100 x 200 x 50 mm (奥行 x 幅 x 高さ)

製品重量: 250 g

梱包重量: 260 g
