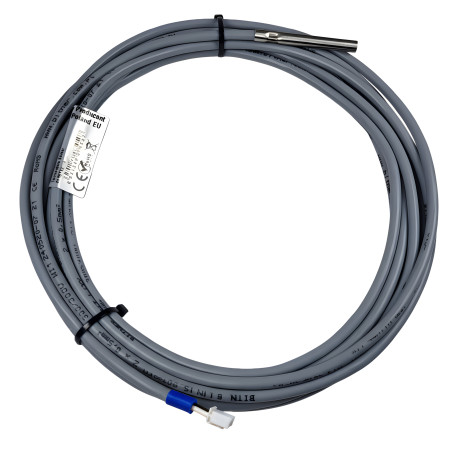

Temperatursensor Varmtvandsbeholder Daikin Altherma 301235P ST9701 8m

Model: ACTii AC3008

EAN: 6931240030080 SKU: 300838397

• Høj kvalitet præcisionstemperatursensor
• Bruger specialiseret kobberfleksibelt styrekabel BiT LiYY 2x0.5mm, spænding: 300/300V, driftstemperatur: -40℃ til 80℃ i overensstemmelse med EU-standard: LVD 2014/35/UE
• Sensoren er placeret i en muffe med en diameter på: 6mm og længde: 50mm, lavet af rustfrit stål
• Hver sensor testes ved 3 forskellige temperaturer for at sikre overensstemmelse med referencensoren.
• Beskyttelse mod vand - Sensoren er belagt med højtemperatur fleksibel silikone. Manglende tæthed er et almindeligt problem med temperatursensorer, hvilket resulterer i skader fra fugt.
• Vores temperatursensorer er kendetegnet ved højere kvalitet. I modsætning til konkurrenterne bruger vi kun 100% tykt, certificeret kobberstyrekabel produceret i EU med tyk og fleksibel isolering. Vi bruger mærkevaresensorer. Hver sensor kontrolleres af os for målenøjagtighed i forhold til en referencensor.
• Sensoren afsluttes med et stik, der passer til stikkontakten på bundkortet i varmepumpen. Tilslutning af sensoren kræver kun, at den sættes i det korrekte sted på bundkortet.

Beskrivelse

Temperatursensor til varmtvandsbeholder, designet til Daikin varmepumper

Sensoren er beregnet til alle Daikin Altherma varmepumper

Sensoren afsluttes med et stik, der passer til stikkontakten på bundkortet i varmepumpen. Tilslutning af sensoren kræver kun, at den sættes i det korrekte sted på bundkortet.

Manglende tæthed er et almindeligt problem med temperatursensorer, hvilket resulterer i skader fra fugt. Vores sensorer giver beskyttelse mod vand - sensoren er belagt med højtemperatur fleksibel silikone.

Kompatibilitetsliste: Varmtvandsbeholder (Sensoren tilsluttes X9A-stikket på varmepumpens bundkort)

Fungerer bl.a. med varmepumper:

EKHWSU200B3V3, EKHWSU150A3V3, EKHWSU150B3V3, EKSWW150V3, EKHWSU200A3V3, EKSWW200V3, EKSWW300Z2, EKHWSU300A3V3, EKSWW300V3, EKHWS200BA3V3, EKHWS150D3V3, EKHWS200B3V3X, EKSWW300Z2, EKHWSU150D3V3, EKHWS150B3V3, EKHWS200A3V3, EKSWWU200V3, EKHWSU300BA3V3, EKHWE300A3Z2, EKSWW200Z2, EKHWS300B3V3, EKHWS200D3V3, EKHWS080B3VJU, EKHWET150A3V3, EKHWS300D3V3, EKHWS300BA3V3, EKHWS300A3V3, EKSWW150V3, EKHWE150A3V3, EKHWS300B3Z2, EKSWWU150V3, EKHWS150BA3V3, EKSWWU300V3, EKHWSU200BA3V3, EKSWW200V3, EKHWE200A3Z2, EKHWS050B3VJU, RKHWE300A3V3, EKHWS300A3Z2, EKHWS250D3V3, EKHWSU180D3V3, EKHWS180D3V3, EKHWS300BA3Z2, EKHWS200B3Z2, EKSWW300V3, EKHWS150A3V3, EKHWS200BA3Z2, EKHWCFA, EKHWSU300D3V3, EKHWSU250D3V3, EKHWSU150BA3V3, EKSWW200Z2, EKHWSU200D3V3, EKHWS200A3Z2, EKHWSU300B3V3, EKHWE300A3V3, EKHWE200A3V3, EKUMB3PART, EKHWS200B3V3

Specifikation

Sensorparametre

Sensor kompatibel med Daikin Altherma-serien

Anvendelse: Daikin varmepumper

Kompatibilitetsliste: Varmtvandsbeholder 301235P / ST9701 (Thermistor Ass'y ST9701). Sensoren tilsluttes X9A-stikket på varmepumpens bundkort.

Sensorens måleområde: fra -40 til +400 °C

Tæthed: IP68

Sensoren er placeret i en muffe med en diameter på: 6mm og længde: 50mm, lavet af rustfrit stål

Kabelafslutning: Plaststik, der passer til stikkontakten på varmepumpens bundkort.

Kabellængde: 8m (315 tommer)

Kabelparametre

Kabeltype: Styrekabel / signalkabel

Driftsspænding: 300/300V

Spændingstest: ≤ 0,34mm2 1200 V , ≥ 0,5 mm2 1500 V

Isolationsmodstand: 20 MΩ x km

Kapacitet: (ved 800Hz): 0,14mm2 120pF/m, ≥0,25 mm2 150pF/m

Induktans: 0,65 mH/km

Min. bøjningsradius ved bevægelig forbindelse: 7,5 x Ø

Min. bøjningsradius ved fast forbindelse: 4 x Ø

Driftstemperatur: Fast installation: -40℃ til 80℃ , Bevægelig installation: -5℃ til 80℃

Installationsforhold: Indendørskabel, Min. installationstemperatur: -5℃

Miljøbestandighed: Flammehæmmende for enkeltkabel

Certifikater / Godkendelser: CPR - Certifikater / DoP

Kabelkonstruktion:

Leder materiale: Kobberledere

Lederkonstruktion: Kl.5 (ifølge EN 60228, IEC 60228)

Kerneopbygning: flerlederkabel

Anvendelse: Kabler beregnet til kontrol- og signalkredsløb i industrielle applikationer, måleteknik samt til dataoverførsel via analoge og digitale signaler i industrielle elektronik- og automatiseringsinstallationer. Til fast installation og til bevægeligt udstyr. Velegnet til indendørs brug, i tørre og fugtige lokaler.

Øvrige oplysninger

I vores sortiment er temperatursensorer med andre kabellængder tilgængelige

Sættets indhold

Temperatursensor med 8m kabel

Certifikater og standarder

CE, RoHS

Dimensioner, Vægt

Produktmål: 50 x 200 x 200 mm (D x B x H)

Emballagemål: 100 x 200 x 50 mm (D x B x H)

Produktvægt: 250 g

Vægt med emballage: 260 g
