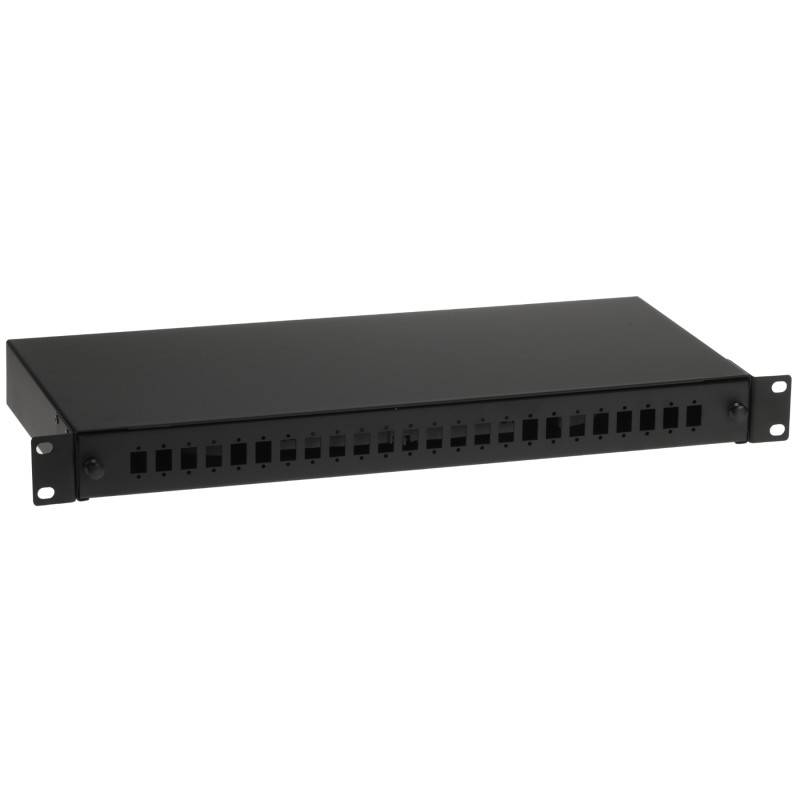

Fiberoptisk patchpanel 1U 19 tum 24 portar SC Simplex LC Duplex utdragbar låda svart LWL

Modell: Delta Fiber PPO-1U/24

EAN: 6931240045312 SKU: 931045315

• Monteringsstandard: 1U Rack 19"
• Utdragbar låda för enkel åtkomst till skarvar
• Stöd för 24 SC simplex- eller 24 LC duplex-portar
• Robust metallhölje i svart
• 4 kabelgenomföringar på baksidan av höljet
• Plats för 24 fiberoptiska skarvar
• Montering av adaptrar med snäppfäste (stöder ej skruvar SM-AD*P100)

Beskrivning

Den fiberoptiska patchpanelen PPO-1U/24 är en professionell lösning utformad för hantering av fiberoptik i 19-tums rackskåp. Enheten har en höjd på 1U, vilket möjliggör optimalt utnyttjande av monteringsutrymmet i server- och telekommunikationsskåp. Produktens främsta fördel är den utdragbara lådan på skenor, vilket avsevärt underlättar åtkomsten till höljets insida vid installationsarbete, fiberskarvning och efterföljande systemunderhåll utan att hela enheten behöver demonteras.

Konstruktionen är tillverkad av högkvalitativt pulverlackerat stål i svart, vilket säkerställer hållbarhet och ett estetiskt utseende. Patchpanelen har 24 öppningar anpassade för montering av SC Simplex- eller LC Duplex-adaptrar. En viktig teknisk detalj är att adaptrarna monteras med fabriksmonterade snäppfästen – standard skruvar av typen SM-AD*P100 passar inte i höljet. Inuti höljet finns dedikerat utrymme för placering av upp till 24 fiberoptiska skarvar, vilket gör den till en komplett anslutningspunkt mellan stamnätet och aktiv utrustning.

På baksidan av höljet finns 4 kabelgenomföringar som möjliggör säker införsel av fiberoptiska kablar med olika diametrar. Tack vare sin robusta konstruktion och genomtänkta ergonomi utgör PPO-1U/24 en pålitlig del av varje modern telekommunikationsinstallation och garanterar ordning samt mekaniskt skydd för känsliga optiska anslutningar.

Produktfördelar:

- Monteringsstandard Rack 19 tum med 1U höjd.

- Bekväm, utdragbar låda som underlättar montering och service.

- Stöd för upp till 24 SC Simplex- eller LC Duplex-anslutningar.

- Robust stålkonstruktion, pulverlackerad i svart.

- Integrerad plats för 24 fiberoptiska skarvar.

- Fyra kabelgenomföringar för flexibel kabeldragning.

- Estetisk finish och hög mekanisk motståndskraft mot skador.

Specifikation

Monteringsstandard

Rack 19 tum - universell standard för server- och telekommunikationsskåp

Arbetshöjd

1U (44.45 mm) - tar minimalt vertikalt utrymme i skåpet

Enhetstyp

Fiberoptisk patchpanel (Spleißbox) med utdragbar låda

Material

Kallvalsat stål, pulverlackerat, korrosionsbeständigt

Färg

Svart (RAL 9005) - matt finish

Åtkomstmekanism

Utdragbar låda på metallskenor som ger full åtkomst till insidan

Frontpanel

Integrerad i höljet, utrustad med 24 precisionsöppningar för adaptrar

Adapterkapacitet

24 stycken - möjliggör terminering av upp till 48 fibrer vid användning av LC Duplex-kontakter

Kontaktkompatibilitet

SC Simplex / LC Duplex - de mest populära standarderna för optiska anslutningar

Monteringsmetod för adaptrar

Endast fabriksmonterade snäppfästen; obs: ej kompatibel med SM-AD*P100-skruvar

Öppningsmått

10 mm x 13 mm - standardmått för SC/LC-adaptrar

Skarvhantering

Inbyggda hållare och plats för 24 krympskarvskydd

Kabelgenomföringar

4 gummigenomföringar placerade på baksidan av höljet för säker kabelinföring

Djupområde

Justerbart från 223 mm till 405 mm beroende på lådans utdragningsgrad

Garanti

24 månader (2 år) tillhandahålls av tillverkaren

Innehåll

1x Fiberoptisk patchpanel PPO-1U/24

1x Set med monteringstillbehör för rackskåp

Mått, Vikt

Produktmått: 405 x 481 x 46 mm (Djup x Bredd x Höjd)

Förpackningsmått: 235 x 550 x 55 mm (Djup x Bredd x Höjd)

Produktvikt: 1770 g

Vikt med förpackning: 1966 g
