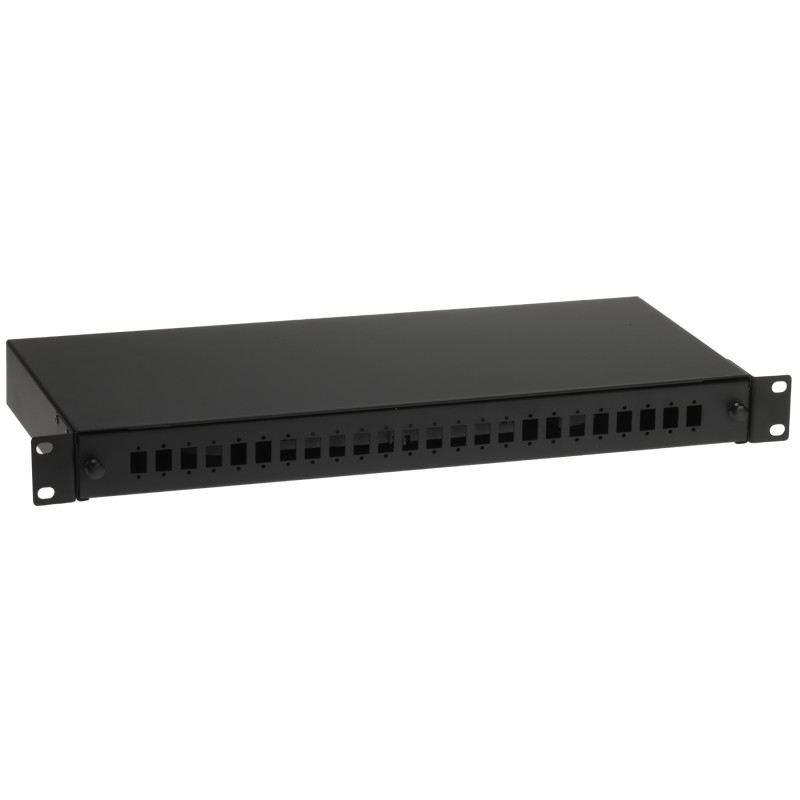

Optický rozvaděč 1U 19 palců 24 portů SC Simplex LC Duplex výsuvná zásuvka černý patchpanel LWL

Model: Delta Fiber PPO-1U/24

EAN: 6931240045312 SKU: 931045315

• Montážní standard: 1U Rack 19"
• Výsuvná zásuvka pro snadný přístup ke svárům
• Podpora 24 portů SC simplex nebo 24 portů LC duplex
• Robustní kovové šasi v černé barvě
• 4 kabelové průchodky v zadní části šasi
• Prostor pro 24 optických svárů
• Montáž adaptérů pomocí západek (nepodporuje šrouby SM-AD*P100)

Popis

Optický rozvaděč PPO-1U/24 je profesionální řešení určené pro správu optických vláken v 19palcových rackových skříních. Zařízení se vyznačuje výškou 1U, což umožňuje optimální využití montážního prostoru v serverových a telekomunikačních skříních. Hlavní výhodou produktu je výsuvná zásuvka na vodicích lištách, která výrazně usnadňuje přístup do vnitřku šasi během instalace, svařování vláken a následné údržby systému bez nutnosti demontáže celého zařízení.

Konstrukce je vyrobena z vysoce kvalitní oceli s černým práškovým lakem, což zajišťuje odolnost a estetický vzhled. Rozvaděč má 24 otvorů přizpůsobených pro montáž adaptérů typu SC Simplex nebo LC Duplex. Důležitou technickou informací je, že adaptéry se montují pomocí továrních západek – do šasi nepasují standardní šrouby typu SM-AD*P100. Uvnitř šasi je vyhrazen prostor pro uložení až 24 optických svárů, což z něj činí kompletní propojovací bod mezi páteřní sítí a aktivními zařízeními.

V zadní části šasi se nacházejí 4 kabelové průchodky umožňující bezpečné zavedení optických kabelů různých průměrů. Díky robustní konstrukci a promyšlené ergonomii představuje PPO-1U/24 spolehlivý prvek každé moderní telekomunikační instalace, zaručující pořádek a mechanickou ochranu citlivých optických spojů.

Výhody produktu:

- Montážní standard Rack 19 palců s výškou 1U.

- Pohodlná výsuvná zásuvka usnadňující montáž a servis.

- Podpora až 24 spojů SC Simplex nebo LC Duplex.

- Robustní ocelová konstrukce s černým práškovým lakem.

- Integrovaný prostor pro 24 optických svárů.

- Čtyři kabelové průchodky pro flexibilitu kabeláže.

- Estetické provedení a vysoká mechanická odolnost proti poškození.

Specifikace

Montážní standard

Rack 19 palců - univerzální standard pro serverové a telekomunikační skříně

Pracovní výška

1U (44,45 mm) - zabírá minimální vertikální prostor ve skříni

Typ zařízení

Optický rozvaděč (Spleißbox) s výsuvnou zásuvkou

Materiál provedení

Ocel válcovaná za studena, práškově lakovaná, odolná proti korozi

Barevné provedení

Černá (RAL 9005) - matná povrchová úprava

Přístupový mechanismus

Výsuvná zásuvka na kovových vodicích lištách zajišťující plný přístup do vnitřku

Čelní panel

Integrovaná v šasi, vybavená 24 přesnými otvory pro adaptéry

Kapacita adaptérů

24 kusů - umožňuje zakončení až 48 vláken při použití konektorů LC Duplex

Kompatibilita konektorů

SC Simplex / LC Duplex - nejpopulárnější standardy optických spojů

Způsob montáže adaptérů

Výhradně na tovární západky; pozor: nekompatibilní se šrouby SM-AD*P100

Rozměry otvorů

10 mm x 13 mm - standardní rozměr pro adaptéry SC/LC

Správa svárů

Vestavěné držáky a prostor pro 24 smršťovacích ochran svárů

Kabelové průchodky

4 gumové průchodky umístěné v zadní části šasi pro bezpečné zavedení kabelů

Rozsah hloubky

Nastavitelná od 223 mm do 405 mm v závislosti na stupni vysunutí zásuvky

Záruka

24 měsíců (2 roky) poskytovaná výrobcem

Obsah balení

1x Optický rozvaděč PPO-1U/24

1x Sada montážního příslušenství do Rack skříně

Rozměry, Hmotnost

Rozměry produktu: 405 x 481 x 46 mm (hloubka x šířka x výška)

Rozměry balení: 235 x 550 x 55 mm (hloubka x šířka x výška)

Hmotnost produktu: 1770 g

Hmotnost s obalem: 1966 g
