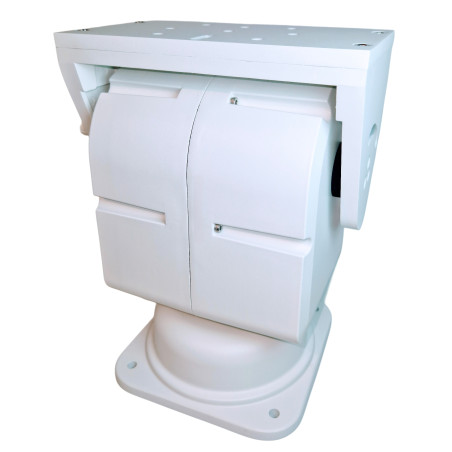

CCTV Camera en Zonnepaneel Draaiplateau Buiten PAN TILT 355 graden 70 graden 12V RS-485 belasting 10kg

Model: ACTii AC3362

EAN: 6931240033623 SKU: 336269608

• Voeding: DC 12V (AC 24V optioneel op bestelling)
• Communicatie en besturing: RS485, ingebouwde decoder
• Besturingsprotocollen: Pelco-D / Pelco-P
• Materiaal behuizing: Aluminiumlegering
• Weerstand: Hoge temperatuur, veroudering, corrosie, water, zure regen, sterke wind, Beschermingsgraad: IP66 (waterbestendig, stofdicht)
• Motor: Stappenmotor met soepele snelheidsregeling, hoge precisie, duurzaam, zorgt voor stabiele werking en een lange levensduur
• Horizontaal draaibereik (Pan): 0°-355° / 0°-360° (optioneel)
• Verticaal draaibereik (Tilt): -70° ~ +20°
• Horizontale draaisnelheid: 0 ~ 15°/S
• Verticale draaisnelheid: 0 ~ 2°/S
• Aantal presets: 1 ~ 128 (nauwkeurigheid ~1°)
• Maximale belasting: ≤ 10 kg
• Voedingsuitgang: Voor camera (DC 12V 500mA) en lens (DC 12V focus/zoom/iris)

Beschrijving

Robuust extern PAN TILT draaiplateau gevoed door DC 12V, met een geïntegreerde RS485-decoder (gebaseerd op SCM serie PIC) die Pelco-D/P-protocollen ondersteunt.

Ontworpen voor gebruik in zware omstandigheden (beschermingsgraad IP66, stofdicht) in CCTV-systemen, voor het volgen van zonnepanelen en voor het nauwkeurig positioneren van apparatuur (compatibel met HD- en analoge camera's) met een maximaal gewicht van 10 kg.

De constructie van aluminiumlegering biedt weerstand tegen corrosie en gebruik in een breed temperatuurbereik (-25°C tot +55°C).

Biedt nauwkeurige beweging in het horizontale vlak (Pan: 0°-355°, optioneel 360°; snelheid 0-15°/s) en verticaal (Tilt: -70° tot +20°, snelheid 0-2°/s).

Beschikt over voedingsuitgangen voor camera en lens (DC 12V) en een hulpuitgang.

Maakt het programmeren van maximaal 128 presets mogelijk (nauwkeurigheid ~1°), het definiëren van scanroutes (inclusief scannen tussen twee punten met een snelheid van 12°/s) en het opvragen van de huidige hoek.

De RS485-communicatie (snelheden 1200-9600 bps) kenmerkt zich door weerstand tegen interferentie en een laag stroomverbruik (~48W).

Eenvoudig te installeren (topmontage).

Specificatie

Technische parameters

Communicatiemethode: RS485

Communicatieprotocol: Pelco-D / Pelco-P

Opvragen hoekinstelling: Ondersteunt instellen en opvragen van de hoekwaarde

Transmissiesnelheid (baud): 1200 / 2400 / 4800 / 9600 bps

Draaibegrenzing: Instelbaar horizontaal/verticaal

Transmissiemodus: Reductietandwiel

Horizontale draaisnelheid: 0 ~ 15°/S

Verticale draaisnelheid: 0 ~ 2°/S

Horizontaal draaibereik: 0°-355° / 0°-360° (optioneel)

Verticaal draaibereik: -70° ~ +20°

Uitgangsinterfaces: 1x Voeding 12V; 1x RS485; 1x Hulpuitgang (stroom ≤500mA)

Scan tussen twee punten: Eén route, twee vrij instelbare punten

Snelheid scannen tussen twee punten: 12°/S

Presets: 1 ~ 128 presets

Adrescode: 0 ~ 64 punten

Voeding: DC 12V

Nettogewicht: 6.25 kg

Afmetingen: 224 × 176.5 × 300.5 mm

Werktemperatuur: -25°C ~ +55°C

Omgevingsvochtigheid: ≤ 95% Zonder condensatie

Maximale belasting: ≤ 10 kg

Extra accessoires

Voor het draaien van het plateau kunt u een apparaat gebruiken dat RS485-communicatie ondersteunt

Dit kan via een toetsenbord: ACTii AC4322

DVR- of NVR-recorder met RS485-uitgang

Computersoftware (die RS485-besturing ondersteunt, er zijn ook gratis applicaties beschikbaar). U moet een USB - RS485-adapter gebruiken: ACTii AC2248

Certificaten en normen

CE , ROHS

Afmetingen, Gewicht

Afmetingen product: 176 x 224 x 300 mm (Diepte x Breedte x Hoogte)

Afmetingen verpakking: 250 x 300 x 350 mm (Diepte x Breedte x Hoogte)

Gewicht product: 6025 g

Gewicht met verpakking: 6500 g
