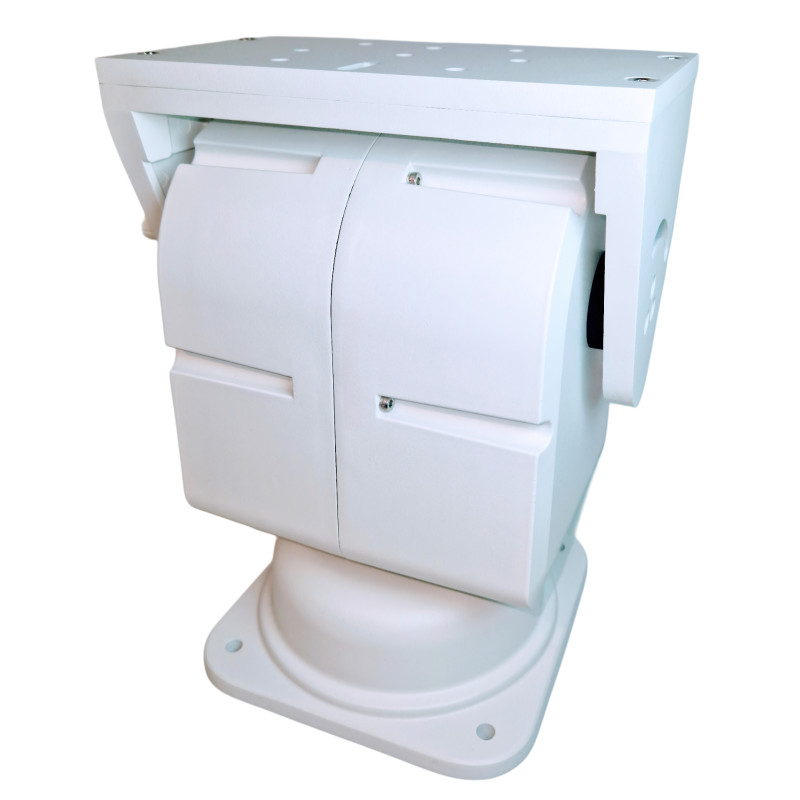

Vanjski PAN TILT rotator za CCTV kamere i solarne panele 355st 70st 12V RS-485 upravljač, nosivost 10kg

Model: ACTii AC3362

EAN: 6931240033623 SKU: 336269608

• Napajanje: DC 12V (AC 24V opcionalno na zahtjev)
• Komunikacija i upravljanje: RS485, ugrađen dekoder
• Protokoli upravljanja: Pelco-D / Pelco-P
• Materijal kućišta: Aluminijska legura
• Otpornost: Visoka temperatura, starenje, korozija, voda, kisele kiše, jak vjetar, Stupanj zaštite: IP66 (vodootpornost, otpornost na prašinu)
• Motor: Koračni s glatkom regulacijom brzine, visoka preciznost, izdržljiv, osigurava stabilan rad i dug životni vijek
• Raspon vodoravne rotacije (Pan): 0°~355° / 0°~360° (opcionalno)
• Raspon okomite rotacije (Tilt): -70° ~ +20°
• Brzina vodoravne rotacije: 0 ~ 15°/S
• Brzina okomite rotacije: 0 ~ 2°/S
• Broj preseta: 1 ~ 128 (preciznost ~1°)
• Maksimalno opterećenje: ≤ 10 kg
• Izlaz napajanja: Za kameru (DC 12V 500mA) i objektiv (DC 12V fokus/zum/iris)

Opis

Izdržljivi vanjski PAN TILT rotator napajan DC 12V naponom, s integriranim RS485 dekoderom (temeljen na SCM PIC seriji) koji podržava Pelco-D/P protokole.

Dizajniran za rad u teškim uvjetima (stupanj zaštite IP66, otpornost na prašinu) u CCTV sustavima, sustavima za praćenje solarnih panela i preciznom pozicioniranju uređaja (kompatibilan s HD i analognim kamerama) maksimalne težine 10 kg.

Konstrukcija od aluminijske legure osigurava otpornost na koroziju i rad u širokom rasponu temperatura (-25°C do +55°C).

Nudi precizno kretanje vodoravno (Pan: 0°-355°, opcionalno 360°; brzina 0-15°/s) i okomito (Tilt: -70° do +20°, brzina 0-2°/s).

Posjeduje izlaze napajanja za kameru i objektiv (DC 12V) te pomoćni izlaz.

Omogućuje programiranje do 128 preseta (preciznost ~1°), definiranje ruta skeniranja (uključujući skeniranje u dvije točke brzinom 12°/s) te upit o trenutnom kutu.

RS485 komunikacija (brzine 1200-9600 bps) odlikuje se otpornošću na smetnje i niskom potrošnjom energije (~48W).

Jednostavan za instalaciju (gornja montaža).

Specifikacija

Tehnički parametri

Metoda komunikacije: RS485

Komunikacijski protokol: Pelco-D / Pelco-P

Upit o postavci kuta: Podrška za postavljanje i upit o vrijednosti kuta

Brzina prijenosa (baud): 1200 / 2400 / 4800 / 9600 bps

Ograničenje rotacije: Podesivo vodoravno/okomito

Način prijenosa: Redukcijski prijenos

Brzina vodoravne rotacije: 0 ~ 15°/S

Brzina okomite rotacije: 0 ~ 2°/S

Raspon vodoravne rotacije: 0°~355° / 0°~360° (opcionalno)

Raspon okomite rotacije: -70° ~ +20°

Izlazna sučelja: 1x Napajanje 12V; 1x RS485; 1x Pomoćni izlaz (struja ≤500mA)

Dvotočkasto skeniranje: Jedna ruta, dvije proizvoljno postavljene točke

Brzina dvotočkastog skeniranja: 12°/S

Preseti: 1 ~ 128 preseta

Kod adrese: 0 ~ 64 točke

Napajanje: DC 12V

Neto težina: 6.25 kg

Dimenzije: 224 × 176.5 × 300.5 mm

Radna temperatura: -25°C ~ +55°C

Vlažnost okoline: ≤ 95% Bez kondenzacije

Maksimalno opterećenje: ≤ 10 kg

Dodatna oprema

Za rotaciju rotatora možete koristiti uređaj koji podržava RS485 komunikaciju

To se može učiniti pomoću tipkovnice: ACTii AC4322

DVR ili NVR snimača s RS485 izlazom

Računalnog programa (koji podržava upravljanje putem RS485, postoje i besplatne aplikacije). Potrebno je koristiti USB - RS485 adapter: ACTii AC2248

Certifikati i norme

CE , ROHS

Dimenzije, težina

Dimenzije proizvoda: 176 x 224 x 300 mm (Dub. x Šir. x Vis.)

Dimenzije pakiranja: 250 x 300 x 350 mm (Dub. x Šir. x Vis.)

Težina proizvoda: 6025 g

Težina s pakiranjem: 6500 g
