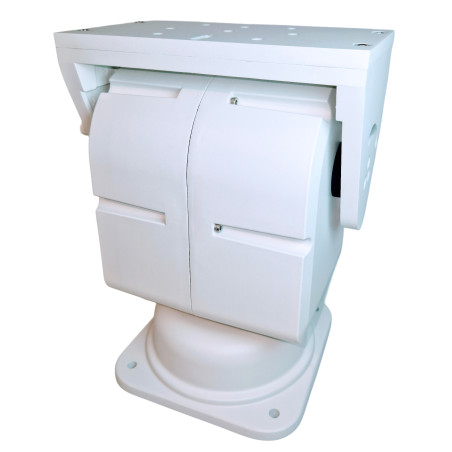

Udendørs PAN TILT CCTV-kamera og solcellepanel-rotator 355 grader 70 grader 12V RS-485 kontroller 10kg belastning

Model: ACTii AC3362

EAN: 6931240033623 SKU: 336269608

• Strømforsyning: DC 12V (AC 24V valgfrit på bestilling)
• Kommunikation og styring: RS485, indbygget dekoder
• Kontrolprotokoller: Pelco-D / Pelco-P
• Husmateriale: Aluminiumslegering
• Modstandsdygtighed: Høj temperatur, ældning, korrosion, vand, sur regn, stærk vind, Beskyttelsesklasse: IP66 (vandtæt, støvtæt)
• Motor: Trinmotor med trinløs hastighedsregulering, høj præcision, robust, sikrer stabil drift og lang levetid
• Horisontalt rotationsområde (Pan): 0°355° / 0°360° (valgfrit)
• Vertikalt rotationsområde (Tilt): -70° ~ +20°
• Horisontal rotationshastighed: 0 ~ 15°/S
• Vertikal rotationshastighed: 0 ~ 2°/S
• Antal presets: 1 ~ 128 (nøjagtighed ~1°)
• Maksimal belastning: ≤ 10 kg
• Strømudgang: Til kamera (DC 12V 500mA) og objektiv (DC 12V fokus/zoom/iris)

Beskrivelse

Robust, udendørs PAN TILT-rotator drevet af DC 12V, med integreret RS485-dekoder (baseret på PIC-serien SCM), der understøtter Pelco-D/P-protokoller.

Designet til arbejde under vanskelige forhold (beskyttelsesklasse IP66, støvtæt) i CCTV-systemer, sporing af solcellepaneler og præcis positionering af udstyr (kompatibel med HD- og analoge kameraer) med en maksimal vægt på 10 kg.

Konstruktion i aluminiumslegering sikrer modstandsdygtighed over for korrosion og drift i et bredt temperaturområde (-25°C til +55°C).

Tilbyder præcis bevægelse horisontalt (Pan: 0°-355°, valgfrit 360°; hastighed 0-15°/s) og vertikalt (Tilt: -70° til +20°, hastighed 0-2°/s).

Har strømudgange til kamera og objektiv (DC 12V) samt en hjælpeudgang.

Muliggør programmering af op til 128 presets (nøjagtighed ~1°), definering af scanningsruter (herunder to-punkts scanning med en hastighed på 12°/s) samt forespørgsel om den aktuelle vinkel.

RS485-kommunikation (hastigheder 1200-9600 bps) er kendetegnet ved modstandsdygtighed over for forstyrrelser og lavt strømforbrug (~48W).

Nem installation (topmontering).

Specifikation

Tekniske parametre

Kommunikationsmetode: RS485

Kommunikationsprotokol: Pelco-D / Pelco-P

Forespørgsel om vinkelindstilling: Understøttelse af indstilling og forespørgsel om vinkelværdi

Transmissionshastighed (baud): 1200 / 2400 / 4800 / 9600 bps

Rotationsgrænse: Justerbar horisontalt/vertikalt

Transmissionsmodus: Reduktionsgear

Horisontal rotationshastighed: 0 ~ 15°/S

Vertikal rotationshastighed: 0 ~ 2°/S

Horisontalt rotationsområde: 0°355° / 0°360° (valgfrit)

Vertikalt rotationsområde: -70° ~ +20°

Udgangsgrænseflader: 1x 12V strømforsyning; 1x RS485; 1x Hjælpeudgang (strøm ≤500mA)

To-punkts scanning: Én rute, to frit indstillelige punkter

To-punkts scanningshastighed: 12°/S

Presets: 1 ~ 128 presets

Adresse-kode: 0 ~ 64 punkter

Strømforsyning: DC 12V

Nettovægt: 6,25 kg

Dimensioner: 224 × 176,5 × 300,5 mm

Driftstemperatur: -25°C ~ +55°C

Miljøfugtighed: ≤ 95% Ikke-kondenserende

Maksimal belastning: ≤ 10 kg

Ekstra tilbehør

For at rotere rotatoren kan du bruge en enhed, der understøtter RS485-kommunikation

Dette kan gøres ved hjælp af et tastatur: ACTii AC4322

DVR- eller NVR-optager med RS485-udgang

Computerprogram (der understøtter styring via RS485, der findes også gratis applikationer). Du skal bruge en USB - RS485-adapter: ACTii AC2248

Certifikater og standarder

CE , ROHS

Dimensioner, Vægt

Produktdimensioner: 176 x 224 x 300 mm (Dybde x Bredde x Højde)

Pakkedimensioner: 250 x 300 x 350 mm (Dybde x Bredde x Højde)

Produktvægt: 6025 g

Vægt med emballage: 6500 g
