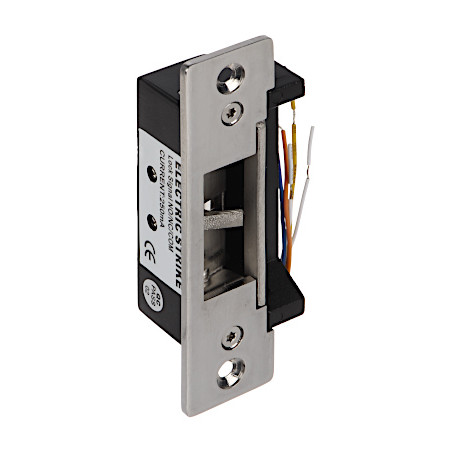

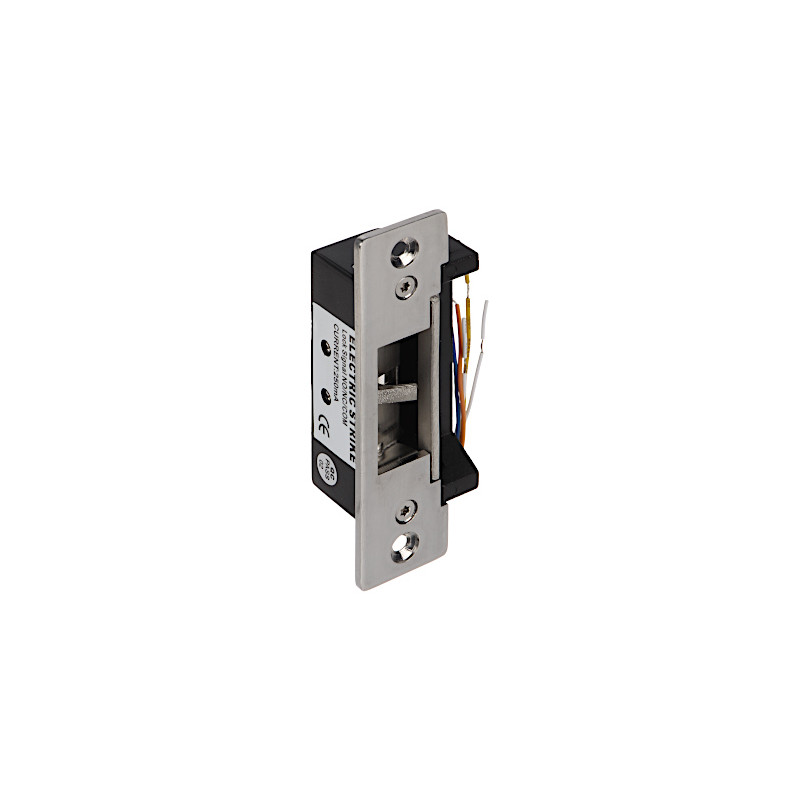

ドアおよび通用門用対称型電気ストライク 12V DC 320mA 500kg NO/NC/COMステータス出力 アクセス制御

モデル: DAHUA ASF702

EAN: 6931240014103 SKU: 931014102

• 最大500kgのドア押圧力に耐える高い機械的強度
• NO/NC/COM出力を備えた内蔵型開閉状態センサー
• 左右兼用ドアに対応する対称型構造
• ラッチ錠およびラッチデッドボルト錠での使用に最適
• 低消費電力320mAの12V DC電源で動作
• 耐摩耗性に優れた高品質素材を使用
• 木製、金属製、PVCプロファイルドアへの取り付けが可能
• 狭いドア枠にも簡単に取り付けられるコンパクトな寸法

説明

Dahua製のプロフェッショナルな電磁ストライクは、最新のアクセス制御システムやインターホン、ビデオインターホン設備において不可欠なコンポーネントです。このデバイスは、卓越した信頼性と汎用性を備えるよう設計されており、金属製プロファイル、木材、現代のプラスチック素材（PVC、アルミニウム）で作られたさまざまな種類のドアや門扉に問題なく取り付けることができます。高品質の金属合金に基づいた堅牢な構造により、優れた耐機械的損傷性を保証し、公共施設やオフィスビルなどの過酷な使用環境下でも長期間のトラブルフリーな稼働を実現します。

仕様

ASF702モデルのユニークな機能は、NO/NC/COMタイプの信号出力を内蔵していることです。これにより、ラッチの状態（開/閉）を正確に監視することが可能となり、高度な侵入検知システム（SSWiN）やアクセス制御（KD）において、管理者がリアルタイムで入口の状態を確認するために不可欠です。汎用性の高い設計により、左開きと右開きの両方のドアに最適であり、設置計画段階での機器選定ミスを排除します。コンパクトな寸法により、ドア枠の内側に美しく収まり、ドアの見た目の美観を損ないません。これは、強度、機能性、設置のしやすさのバランスを求めるプロフェッショナルに向けたソリューションです。

このモデルの最も重要な利点の一つは、その非常に高い機械的強度です。ラッチは最大500kgの力に耐えることができ、被保護資産のセキュリティレベルを大幅に向上させます。ストライクは12V DC規格で動作し、消費電流は320mAに最適化されています。これにより、セキュリティシステムで使用されるほとんどのスイッチング電源やバッファ電源と完全に互換性があります。

1. 電気的パラメーターおよび電源

定格電圧: 12V DC（直流）。電磁コイルの正常な動作を保証するため、最低400mAの電流容量を持つ安定した電源が必要です。

2. 消費電流および効率

公称消費電流は動作時に320mAです。これは、UPS非常用電源システムやバッファ電源との連携を考慮して最適化された値です。

3. 機械的強度および荷重

ドアから直接ストライクにかかる許容荷重は500kg（約5000N）です。これにより、強制的な侵入試行に対して高い耐性を保証します。

4. 用途およびドアの方向

ユニバーサルかつ対称的な設計。機器を改造することなく、右開きおよび左開きのドアに取り付けることができます。

5. 内部メモリ機能

本モデルにはメモリ機能はありません。ストライクは電圧が印加されている間のみ解錠されます。電気パルスが途絶えると、ラッチは直ちに施錠状態に戻ります。

6. ラッチの機械的ロック

ラッチの機械的なロック切り替えスイッチはありません。デバイスは電気的にのみ制御され、施設へのアクセス制御レベルを向上させます。

7. ラッチの動作モード

標準動作（非リバーシブル）。停電時にはストライクはロック（施錠）されたままです。電気パルスによって解錠されます。

8. 遊びの調整および設定

本モデルにはラッチの遊び調整機能はありません。メイン錠との精密な合わせ調整は、ドア枠への機械的な取り付け段階で行われます。

9. 監視およびステータス出力

完全なリレー出力を備えた統合型状態センサー：COM（共通 - オレンジ）、NC（常時閉 - 青）、NO（常時開 - 黄）。アラームセンターとの統合が可能です。

10. 配線の説明

1) 白：電源（+, -）; 2) 青：NC（監視接点）; 3) オレンジ：COM（共通接点）; 4) 黄：NO（監視接点）。

11. 素材および筐体

高密度で耐久性のある金属合金で作られており、温度や圧力の変化による変形に対する耐性を備えています。

12. 環境条件および設置

屋内、または直接的な気象条件から保護された場所での使用を目的としています。幅広い温度範囲で安定した動作が可能です。

13. 物理的寸法

本体寸法: 124 mm（高さ）x 32 mm（幅）x 35 mm（奥行）。コンパクトなサイズのため、金属や木製のプロファイルへの切削加工が容易です。

14. 保証およびメーカー

メーカー：DAHUA。保証期間：2年（24ヶ月）。製品は安全基準への適合を示すCE認証を取得しています。

寸法・重量

製品寸法: 35 x 32 x 124 mm (奥行 x 幅 x 高さ)

パッケージ寸法: 42 x 52 x 195 mm (奥行 x 幅 x 高さ)

製品重量: 240 g

パッケージ重量: 332 g
