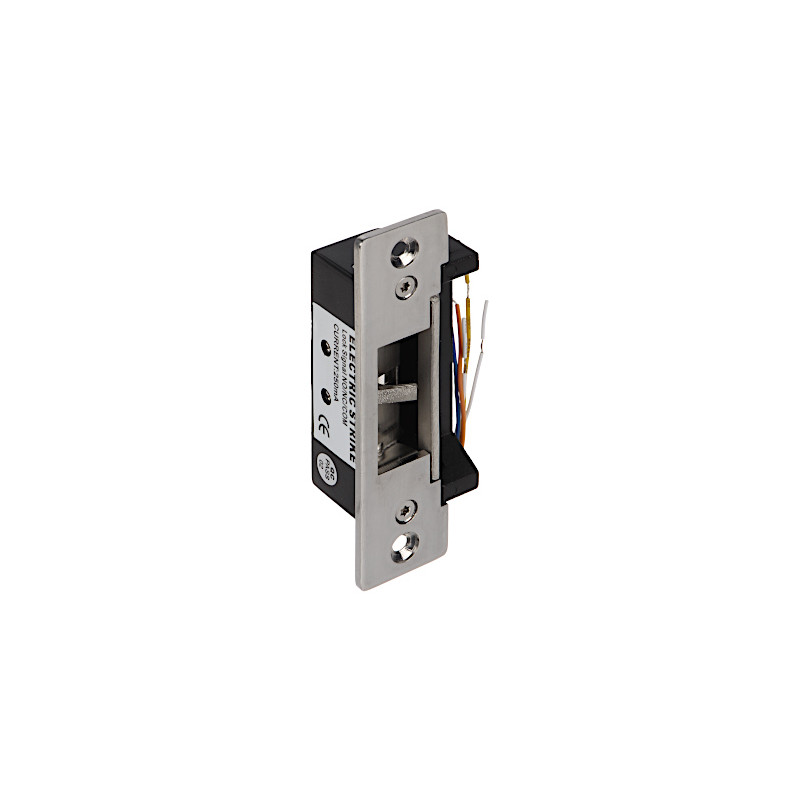

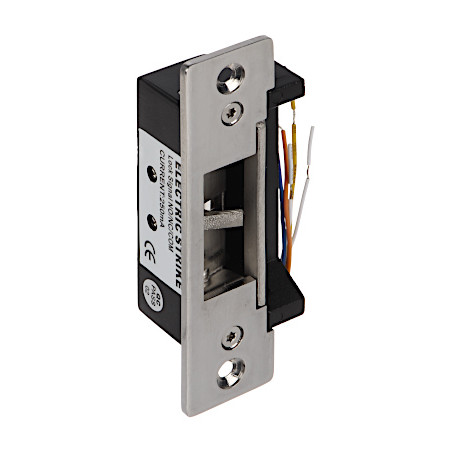

Συμμετρικό κυπρί για πόρτες και αυλόπορτες 12V DC 320mA 500kg Έξοδος κατάστασης NO NC COM Έλεγχος Πρόσβασης

Μοντέλο: DAHUA ASF702

EAN: 6931240014103 SKU: 931014102

• Υψηλή μηχανική αντοχή έως 500 kg πίεσης στην πόρτα
• Ενσωματωμένος αισθητήρας κατάστασης ανοίγματος με έξοδο NO/NC/COM
• Συμμετρική σχεδίαση - κατάλληλο για αριστερές και δεξιές πόρτες
• Σχεδιασμένο για λειτουργία με κλειδαριές γλώσσας και γλώσσας-σύρτη
• Τροφοδοσία με συνεχές ρεύμα 12V DC με χαμηλή κατανάλωση 320mA
• Κατασκευασμένο από υψηλής ποιότητας υλικά ανθεκτικά στη φθορά
• Δυνατότητα τοποθέτησης σε ξύλο, μέταλλο και προφίλ PVC
• Συμπαγείς διαστάσεις για εύκολη εγκατάσταση σε στενές κάσες

Περιγραφή

Το επαγγελματικό ηλεκτρικό κυπρί Dahua αποτελεί βασικό στοιχείο σύγχρονων συστημάτων ελέγχου πρόσβασης καθώς και εγκαταστάσεων θυροτηλεφώνων και θυροτηλεοράσεων. Η συσκευή έχει σχεδιαστεί για μέγιστη αξιοπιστία και ευελιξία, επιτρέποντας την απροβλημάτιστη τοποθέτησή της σε διάφορους τύπους θυρών και αυλοπορτών από μεταλλικά προφίλ, ξύλο ή σύγχρονα συνθετικά υλικά (PVC, αλουμίνιο). Η στιβαρή κατασκευή που βασίζεται σε κράματα μετάλλων υψηλής ποιότητας εγγυάται εξαιρετική αντοχή σε μηχανικές βλάβες και μακροχρόνια, απροβλημάτιστη λειτουργία ακόμη και σε συνθήκες εντατικής χρήσης σε δημόσια κτίρια ή γραφεία.

Προδιαγραφές

1. Ηλεκτρικές παράμετροι και τροφοδοσία

Ονομαστική τάση: 12 V DC (συνεχές ρεύμα). Η συσκευή απαιτεί σταθερή πηγή τροφοδοσίας με παροχή ρεύματος τουλάχιστον 400mA για να διασφαλιστεί η σωστή λειτουργία του πηνίου του ηλεκτρομαγνήτη.

2. Κατανάλωση ρεύματος και αποδοτικότητα

Η ονομαστική κατανάλωση ρεύματος είναι 320 mA κατά τη λειτουργία. Πρόκειται για τιμή βελτιστοποιημένη για συνεργασία με συστήματα εφεδρικής τροφοδοσίας UPS και τροφοδοτικά buffer.

3. Μηχανική αντοχή και φορτίο

Το επιτρεπόμενο φορτίο της πόρτας που ασκείται απευθείας στο κυπρί ανέρχεται στα 500 kg (περίπου 5000 N). Αυτό εγγυάται υψηλή αντοχή σε προσπάθειες βίαιης παραβίασης της εισόδου.

4. Εφαρμογή και κατεύθυνση πόρτας

Κατασκευή καθολική και συμμετρική. Δυνατότητα τοποθέτησης σε δεξιές και αριστερές πόρτες χωρίς ανάγκη τροποποίησης της συσκευής.

5. Λειτουργία εσωτερικής μνήμης

Το μοντέλο δεν διαθέτει λειτουργία μνήμης (Όχι). Το κυπρί ξεκλειδώνει μόνο κατά την εφαρμογή τάσης. Μετά τη διακοπή του ηλεκτρικού παλμού, ο σύρτης επιστρέφει αμέσως στην κλειδωμένη κατάσταση.

6. Μηχανικό κλείδωμα γλώσσας

Δεν υπάρχει μηχανικός διακόπτης ασφάλισης της γλώσσας. Η συσκευή ελέγχεται αποκλειστικά ηλεκτρικά, γεγονός που αυξάνει το επίπεδο ελέγχου πρόσβασης στον χώρο.

7. Τρόπος λειτουργίας σύρτη

Τυπική λειτουργία (μη αντιστρεπτή). Σε περίπτωση διακοπής ρεύματος, το κυπρί παραμένει κλειδωμένο (κλειστό). Το άνοιγμα πραγματοποιείται μέσω ηλεκτρικού παλμού.

8. Ρύθμιση και καθορισμός τζόγου

Το μοντέλο δεν διαθέτει ρύθμιση του τζόγου της γλώσσας. Η ακριβής εφαρμογή με την κύρια κλειδαριά πραγματοποιείται κατά το στάδιο της μηχανικής τοποθέτησης στην κάσα.

9. Παρακολούθηση και έξοδοι κατάστασης

Ενσωματωμένος αισθητήρας κατάστασης με πλήρη έξοδο ρελέ: COM (Κοινό - Πορτοκαλί), NC (Κανονικά Κλειστό - Μπλε), NO (Κανονικά Ανοικτό - Κίτρινο). Επιτρέπει τη διασύνδεση με πίνακες συναγερμού.

10. Περιγραφή καλωδίωσης

1) Λευκό: Τροφοδοσία (+, -); 2) Μπλε: NC (Επαφή παρακολούθησης); 3) Πορτοκαλί: COM (Κοινή επαφή); 4) Κίτρινο: NO (Επαφή παρακολούθησης).

11. Υλικό κατασκευής και περίβλημα

Το κυπρί είναι κατασκευασμένο από ανθεκτικά κράματα μετάλλων υψηλής πυκνότητας, που εξασφαλίζουν αντοχή σε παραμορφώσεις λόγω θερμοκρασίας και πίεσης.

12. Περιβαλλοντικές συνθήκες και εγκατάσταση

Η συσκευή προορίζεται για λειτουργία εντός κτιρίων ή σε σημεία προστατευμένα από άμεσες καιρικές συνθήκες. Σταθερή θερμοκρασία λειτουργίας σε ευρύ φάσμα.

13. Φυσικές διαστάσεις

Διαστάσεις σώματος: 124 mm (ύψος) x 32 mm (πλάτος) x 35 mm (βάθος). Το συμπαγές μέγεθος διευκολύνει το φρεζάρισμα σε μεταλλικά και ξύλινα προφίλ.

14. Εγγύηση και κατασκευαστής

Κατασκευαστής: DAHUA. Περίοδος εγγύησης: 2 έτη (24 μήνες). Το προϊόν φέρει πιστοποίηση CE που επιβεβαιώνει τη συμμόρφωση με τα πρότυπα ασφαλείας.

15. Περιεχόμενα

1x Ηλεκτρικό κυπρί ASF702

1x Σετ βιδών τοποθέτησης

1x Σύντομες οδηγίες σύνδεσης

Διαστάσεις, Βάρος

Διαστάσεις προϊόντος: 35 x 32 x 124 mm (Βάθος x Πλάτος x Ύψος)

Διαστάσεις συσκευασίας: 42 x 52 x 195 mm (Βάθος x Πλάτος x Ύψος)

Βάρος προϊόντος: 240 g

Βάρος με συσκευασία: 332 g
