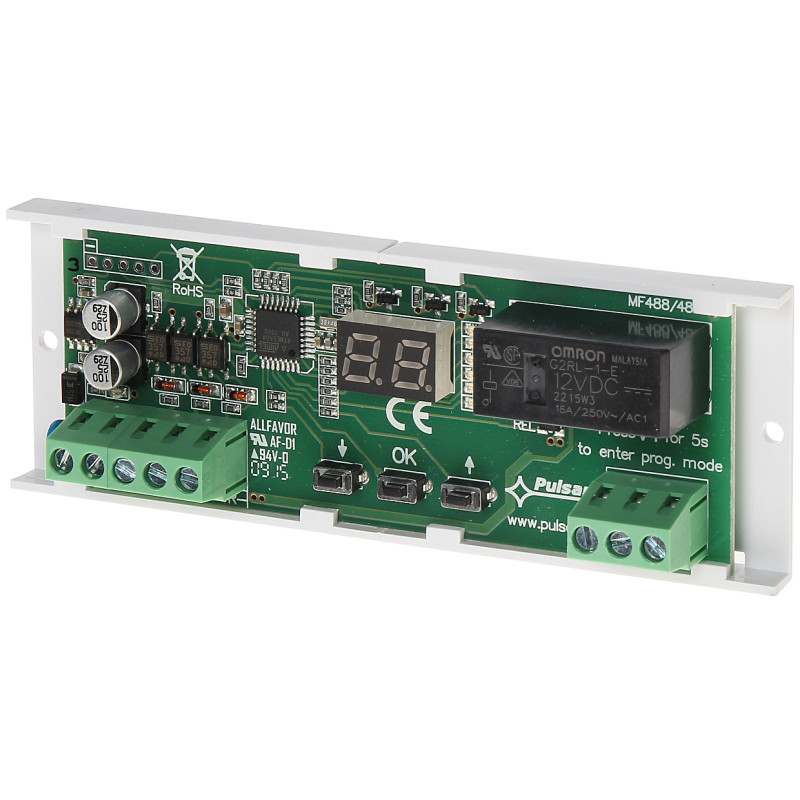

12V DC időzítő relé modul 8 logikai programmal NO/NC időzítő vezérlő biztonsági rendszerekhez

Modell: PULSAR AWZ-516

EAN: 6931240079379 SKU: 931079377

• 1 a 8 időzítő-logikai program közül
• EEPROM nem felejtő memória a beállítások megőrzéséhez
• Nagyon széles időbeállítási tartomány: 1s ... 99h
• Magas relé érintkező terhelhetőség 10A-ig
• NO/NC típusú kimenet (váltóérintkező)
• Működési állapot jelzése LED diódákkal
• 12V DC kisfeszültségű tápellátás

Leírás

Az időzítő relé modul egy fejlett elektronikus eszköz, amelyet professzionális biztonsági rendszerekhez, beléptető rendszerekhez és épületautomatizáláshoz terveztek. Ennek az alkatrésznek a fő feladata a csatlakoztatott eszközök, például elektromos zárak, elektromágneses zárak vagy riasztók működési idejének precíz vezérlése.

A nyolc független időzítő-logikai program támogatásának köszönhetően ez a modul rendkívüli rugalmasságot kínál a biztonsági forgatókönyvek tervezésében. A rövid vezérlőimpulzusok meghosszabbításának lehetősége nélkülözhetetlenné teszi olyan helyzetekben, ahol a vezérlőtől érkező szabványos jel túl rövid a zár vagy más végrehajtó elem megfelelő működéséhez.

A termék előnyei:

- A széles, 1 másodperctől 99 óráig terjedő időbeállítási tartomány lehetővé teszi az automatizálás szinte minden alkalmazásához való igazítást.

- Az EEPROM nem felejtő memória garantálja, hogy minden bevitt beállítás a teljes áramkimaradás után is megmarad, ami növeli a biztonsági szintet.

- A relé érintkezők nagy terhelhetősége (10A-ig) lehetővé teszi a jelentős áramfelvételű eszközök közvetlen vezérlését további erősítők használata nélkül.

- Az átlátható LED jelzés valós időben tájékoztatja a felhasználót az eszköz működési állapotáról és a relé aktivitásáról.

- A kompakt kialakítás lehetővé teszi az egyszerű felszerelést elektromos dobozokba, riasztórendszer-házakba vagy vezérlőszekrényekbe.

Az eszköz kiválóan alkalmas olyan projektekhez, ahol logikai összefüggésekre van szükség az érzékelők (pl. nyitásérzékelők) állapota és a végrehajtó elemek működése között. Ez a neves Pulsar márka terméke, amely biztosítja a hosszú élettartamot és a műszaki paraméterek stabilitását nehéz üzemi körülmények között is. A modul ideális megoldás azoknak a telepítőknek, akik megbízható alkatrészeket keresnek a riasztó- és beléptetőrendszerek funkcionalitásának bővítéséhez.

Specifikáció

Eszköz típusa

Időzítő relé modul

Relé kimenetek száma

1

Tápellátás

10V ... 14V DC

Áramfelvétel

Maximum 51 mA

Relé érintkező terhelhetősége

10A 30V DC mellett / 10A 250V AC mellett

Kimenet konfigurációja

1 x NO/NC

Időbeállítási tartomány

1 másodperctől 99 óráig

Programok száma

8 időzítő-logikai mód

Beállítások memóriája

EEPROM nem felejtő memória (megőrzi az adatokat tápellátás nélkül)

Optikai jelzés

LED diódák a tápellátásról és a relé állapotáról

Üzemi hőmérséklet

-10 °C és +40 °C között

Csatlakozók

Csavaros csatlakozók a vezetékek könnyű felszereléséhez

Alkalmazás

Riasztórendszerek, Beléptető rendszerek, Épületautomatizálás

Szoftver és logika

Az eszköz beépített mikrokontrollerrel rendelkezik, nyolc programozott működési algoritmussal. A vezérlési logika lehetővé teszi olyan funkciók megvalósítását, mint: késleltetett bekapcsolás, késleltetett kikapcsolás, ciklikus működés, impulzusgenerálás kiváltás után, valamint a vezérlőbemenetek állapotán alapuló fejlett logikai összefüggések. A felhasználó a PCB-n található konfigurációs gombokkal pontosan meghatározhatja az egyes műveletek időtartamát. Az időkezelő rendszer rendkívül stabil és ellenáll az elektromágneses zavaroknak, ami kulcsfontosságú a professzionális kisfeszültségű telepítéseknél. A 8 program mindegyikét a riasztó- és beléptetőrendszer-telepítők leggyakoribb igényeihez optimalizálták. A szoftver kezeli az EEPROM memóriába történő írási folyamatot is, ami kiküszöböli a konfiguráció elvesztésének kockázatát feszültségesések esetén.

Szerelés

Felszerelés lehetősége öntapadó szalaggal vagy csavarokkal közvetlenül a felületre

Megfelelőség

CE, RoHS megfelelőségi nyilatkozat

Tartalom

1x Időzítő relé modul

1x Használati útmutató

Méretek, Súly

Termék méretei: 23 x 100 x 43 mm (Mélys. x Szél. x Mag.)

Csomagolás méretei: 45 x 120 x 65 mm (Mélys. x Szél. x Mag.)

Termék súlya: 50 g

Súly csomagolással: 104 g
