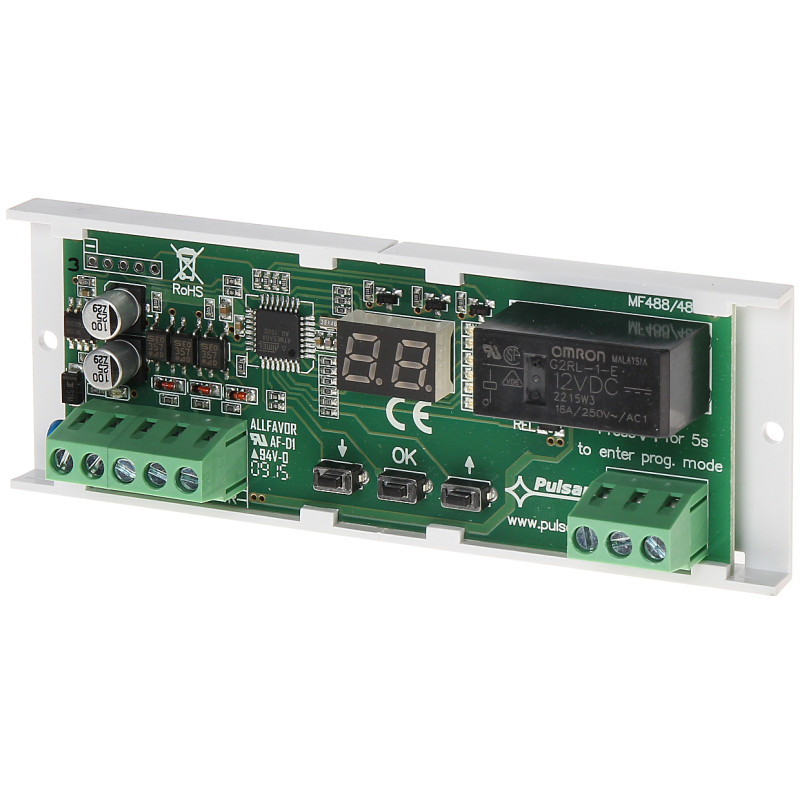

12V DC ajarelee moodul 8 loogikaprogrammiga NO/NC ajarelee turvasüsteemidele

Mudel: PULSAR AWZ-516

EAN: 6931240079379 SKU: 931079377

• 1 8-st aja- ja loogikaprogrammist teostamine
• EEPROM püsimälu seadete säilitamiseks
• Väga lai aja seadistusvahemik: 1s ... 99h
• Relee kontaktide kõrge koormustaluvus kuni 10A
• NO/NC tüüpi väljund (ümberlülituv)
• Tööoleku signaalimine LED-dioodidega
• Madalpinge toide 12V DC

Kirjeldus

Ajarelee moodul on täiustatud elektrooniline seade, mis on loodud professionaalsete turvasüsteemide, läbipääsukontrolli ja hooneautomaatika jaoks. Selle komponendi peamine ülesanne on ühendatud seadmete, nagu elektrilöökide, elektromagnetiliste lukkude või alarmsignaalide tööaja täpne juhtimine.

Tänu kaheksa sõltumatu aja- ja loogikaprogrammi toele pakub see moodul erakordset paindlikkust turvastsenaariumide kavandamisel. Võimalus pikendada lühikesi juhtimissignaale muudab selle asendamatuks olukordades, kus kontrolleri standardne signaal on luku või muu täiturmehhanismi korrektseks toimimiseks liiga lühike.

Toote eelised:

- Lai aja seadistusvahemik 1 sekundist kuni 99 tunnini võimaldab kohandamist peaaegu igaks automaatikarakenduseks.

- EEPROM püsimälu tagab, et kõik sisestatud seaded säilivad ka pärast täielikku toitekatkestust, mis tõstab turvalisuse taset.

- Relee kontaktide kõrge koormustaluvus (kuni 10A) võimaldab märkimisväärse voolutarbega seadmete otsest juhtimist ilma täiendavaid võimendeid kasutamata.

- Selge LED-signaalimine teavitab kasutajat seadme tööolekust ja relee aktiivsusest reaalajas.

- Kompaktne disain võimaldab hõlpsat paigaldamist harukarpidesse, alarmsüsteemide korpustesse või juhtimiskilpidesse.

Seade sobib suurepäraselt projektidesse, kus on nõutavad loogilised seosed andurite (nt kontaktronide) oleku ja täiturmehhanismide töö vahel. See on tunnustatud Pulsari kaubamärgi toode, mis tagab pikaealisuse ja tehniliste parameetrite stabiilsuse rasketes töötingimustes. Moodul on ideaalne lahendus paigaldajatele, kes otsivad usaldusväärseid komponente SSWiN-süsteemide funktsionaalsuse laiendamiseks.

Spetsifikatsioon

Seadme tüüp

Ajarelee moodul

Releeväljundite arv

1

Toide

10V ... 14V DC

Voolutarve

Maksimaalselt 51 mA

Relee kontaktide koormustaluvus

10A pingel 30V DC / 10A pingel 250V AC

Väljundi konfiguratsioon

1 x NO/NC

Aja seadistusvahemik

1 sekundist 99 tunnini

Programmide arv

8 aja- ja loogikarežiimi

Seadete mälu

EEPROM püsimälu (säilitab andmed ilma toiteta)

Optiline signaalimine

LED-dioodid toite ja relee oleku kohta

Töötemperatuur

-10 °C kuni +40 °C

Ühendused

Kruviklemmid juhtmete hõlpsaks paigaldamiseks

Kasutusala

Alarmsüsteemid, läbipääsukontroll, hooneautomaatika

Tarkvara ja loogika

Seadmel on sisseehitatud mikrokontroller kaheksa programmeeritud tööalgoritmiga. Juhtimisloogika võimaldab teostada selliseid funktsioone nagu: viivitusega sisselülitamine, viivitusega väljalülitamine, tsükliline töö, impulsi genereerimine pärast käivitamist ning täiustatud loogilised seosed, mis põhinevad juhtimissisendite olekul. Kasutaja saab iga toimingu kestust täpselt määratleda PCB-plaadil olevate konfiguratsiooninuppude abil. Aja juhtimissüsteem on äärmiselt stabiilne ja vastupidav elektromagnetilistele häiretele, mis on professionaalsetes madalpingepaigaldistes ülioluline. Kõik 8 programmi on optimeeritud SSWiN- ja KD-süsteemide paigaldajate kõige sagedasemate vajaduste jaoks. Tarkvara haldab ka EEPROM-mällu kirjutamise protsessi, mis välistab konfiguratsiooni kadumise riski pingelanguste korral.

Paigaldus

Paigaldamine kleeplindi või kruvidega otse aluspinnale

Vastavus

CE-vastavusdeklaratsioon, RoHS

Sisu

1x Ajarelee moodul

1x Kasutusjuhend

Mõõtmed, kaal

Toote mõõtmed: 23 x 100 x 43 mm (Süg. x Lai. x Kõrg.)

Pakendi mõõtmed: 45 x 120 x 65 mm (Süg. x Lai. x Kõrg.)

Toote kaal: 50 g

Kaal koos pakendiga: 104 g
