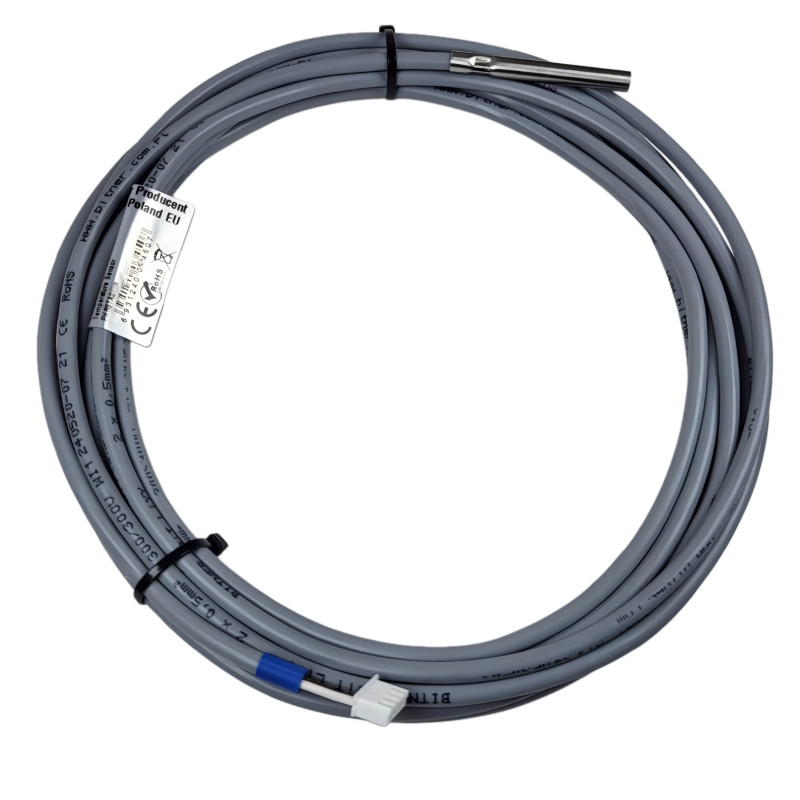

Használati Melegvíz HMV Hőmérsékletérzékelő LG THERMA V hőszivattyúhoz PHRSTA0 5m

Modell: ACTii AC3450

EAN: 6931240034507 SKU: 345086995

• Kiváló minőségű, precíziós hőmérsékletérzékelő
• Speciális, rugalmas BiT LiYY 2x0.5mm réz vezérlőkábelt használtunk, feszültség: 300/300V, üzemi hőmérséklet: -40℃ - 80℃, megfelel az EU LVD 2014/35/UE szabványnak
• Az érzékelő 6mm átmérőjű és 50mm hosszú rozsdamentes acél hüvelyben található
• Minden érzékelőt 3 különböző hőmérsékleten tesztelünk, hogy biztosítsuk a mérések megfelelőségét a referenciaérzékelőhöz képest.
• Vízvédelem - Az érzékelő magas hőmérsékletnek ellenálló, rugalmas szilikonnal van bevonva. A tömítetlenség gyakori probléma a hőmérsékletérzékelőknél, ami nedvesség okozta károsodáshoz vezet.
• Hőmérsékletérzékelőink magasabb minőséget képviselnek. A versenytársakkal ellentétben csak 100%-os rézből készült, vastag, EU-ban gyártott, minősített vezérlőkábelt használunk, vastag és rugalmas szigeteléssel. Márkás gyártók érzékelőit használjuk. Minden érzékelőt ellenőrzünk a referenciaérzékelővel való mérési egyezőség tekintetében.
• Az érzékelő a hőszivattyú alaplapján található csatlakozóba illeszkedő csatlakozóval van ellátva. Az érzékelő csatlakoztatása csak az alaplapon lévő megfelelő helyre történő bedugást igényel.

Leírás

Használati Melegvíz HMV hőmérsékletérzékelő LG THERMA V hőszivattyúkhoz

Az érzékelő minden olyan LG hőszivattyúhoz tervezve, amelyben az elfogadható érzékelő jelölése: PHRSTA0 (a használati útmutató tartozékok lapján fel van tüntetve az adott hőszivattyúhoz rendelt HMV érzékelő modellje)

Érzékelőkábel hossza: 5m

A tömítetlenség gyakori probléma a hőmérsékletérzékelőknél, ami nedvesség okozta károsodáshoz vezet. Érzékelőink víz elleni védelmet biztosítanak - az érzékelő magas hőmérsékletnek ellenálló, rugalmas szilikonnal van bevonva.

Példák a HMV hőmérsékletérzékelővel kompatibilis hőszivattyú modellekre:

HM051M U43, HM071M U43, HM091M U43, HM121M U33, HM141M U33, HM161M U33, HM123M U33, HM143M U33, HM163M U33, HM051MR U44, HM071MR U44, HM091MR U44, HM093MR U44, HM071MRS UA40, HM091MRS UA40, HM123MRS UB40, HM163MRS UB40, HM121MR U34, HM141MR U34, HM161MR U34, HM123MR U34, HM143MR U34, HM163MR U34, HM093HFX UB60, HM121HF UB60, HM123HF UB60, HM141HF UB60, HM143HF UB60, HM161HF UB60, HM163HF UB60, HN091MR NK5, HN1600MC NK1, HN0916M NK3, HN1616M NK3, HN1636M NK3, HN1639HC NK0, KPHTC411M, KPHTC481M, KPHTC551M, HU121MRB U30, HU141MRB U30, HU161MRB U30, HU123MRB U30, HU143MRB U30, HU163MRB U30, HN1616Y NB1, HN1616M NK5, HN1636M NK5, HN1616HC NK0, HN1616HY NK0, HN1636HY NK0, HU041MR U20, HU061MR U20, HU051MR U44, HU071MR U44, HU091MR U44, HN0613M NK5, HN0613T NK0, HN0913T NK0, HU121MA U33, HU141MA U33, HU161MA U33, HU123MA U33, HU143MA U33, HU163MA U33, PHCS0 és mások az LG THERMA V sorozatból

Specifikáció

Érzékelő paraméterei

A PHRSTA0-val kompatibilis érzékelő

Rendeltetése: LG hőszivattyúk

Érzékelő mérési tartománya: -40 és +400 °C között

Tömítettség: IP68

Az érzékelő 6mm átmérőjű és 50mm hosszú rozsdamentes acél hüvelyben található

Kábelvégződés: 4-pines csatlakozó, amely illeszkedik a hőszivattyú alaplapján lévő, a következő jelöléssel ellátott aljzatba: CN_TH4 (HMV érzékelő bemenet)

Kábel hossza: 5m

Kábel paraméterei

Kábel paraméterei:

Kábel típusa: Vezérlő / jelzőkábel

Üzemi feszültség: 300/300V

Feszültségteszt: ≤ 0,34mm2 1200 V , ≥ 0,5 mm2 1500 V

Szigetelési ellenállás: 20 MΩ x km

Kapacitás: (800Hz-nél): 0,14mm2 120pF/m, ≥0,25 mm2 150pF/m

Induktivitás: 0,65 mH/km

Min. hajlítási sugár mozgó csatlakozás: 7,5 x Ø

Min. hajlítási sugár fix csatlakozás: 4 x Ø

Üzemi hőmérséklet: Fix telepítés: -40℃ - 80℃ , Mozgó telepítés: -5℃ - 80℃

Fektetési körülmények: Beltéri kábel, Min. fektetési hőmérséklet: -5℃

Környezeti ellenállás: Lángterjedés gátlása egyetlen kábelen

Tanúsítványok / Jóváhagyások: CPR - Tanúsítványok / DoP

Kábel szerkezete:

Ér anyaga: réz erek

Működési erek felépítése: 5. osztály (EN 60228, IEC 60228 szerint)

Mag szerkezete: többeres kábel

Alkalmazás: Ipari vezérlő- és jelzőáramkörökhöz, méréstechnikában, valamint analóg és digitális jelek továbbítására ipari elektronikai és automatizálási berendezésekben tervezett kábelek. Fix telepítésre és mozgó berendezésekhez. Beltéri használatra, száraz és nedves helyiségekben alkalmasak.

Egyéb információk

Kínálatunkban eltérő kábelhosszúságú hőmérsékletérzékelők is elérhetőek

Kompatibilitási lista:

HM051M U43, HM071M U43, HM091M U43, HM121M U33, HM141M U33, HM161M U33, HM123M U33, HM143M U33, HM163M U33, HM051MR U44, HM071MR U44, HM091MR U44, HM093MR U44, HM071MRS UA40, HM091MRS UA40, HM123MRS UB40, HM163MRS UB40, HM121MR U34, HM141MR U34, HM161MR U34, HM123MR U34, HM143MR U34, HM163MR U34, HM093HFX UB60, HM121HF UB60, HM123HF UB60, HM141HF UB60, HM143HF UB60, HM161HF UB60, HM163HF UB60, HN091MR NK5, HN1600MC NK1, HN0916M NK3, HN1616M NK3, HN1636M NK3, HN1639HC NK0, KPHTC411M, KPHTC481M, KPHTC551M, HU121MRB U30, HU141MRB U30, HU161MRB U30, HU123MRB U30, HU143MRB U30, HU163MRB U30, HN1616Y NB1, HN1616M NK5, HN1636M NK5, HN1616HC NK0, HN1616HY NK0, HN1636HY NK0, HU041MR U20, HU061MR U20, HU051MR U44, HU071MR U44, HU091MR U44, HN0613M NK5, HN0613T NK0, HN0913T NK0, HU121MA U33, HU141MA U33, HU161MA U33, HU123MA U33, HU143MA U33, HU163MA U33, PHCS0 és mások az LG THERMA V sorozatból

Készlet tartalma

Hőmérsékletérzékelő 5m hosszú kábellel

Tanúsítványok és szabványok

CE, RoHS

Méretek, súly

Termék méretei: 20 x 100 x 100 mm (Mélys. x Szél. x Mag.)

Csomagolás méretei: 100 x 100 x 35 mm (Mélys. x Szél. x Mag.)

Termék súlya: 200 g

Súly csomagolással: 220 g
