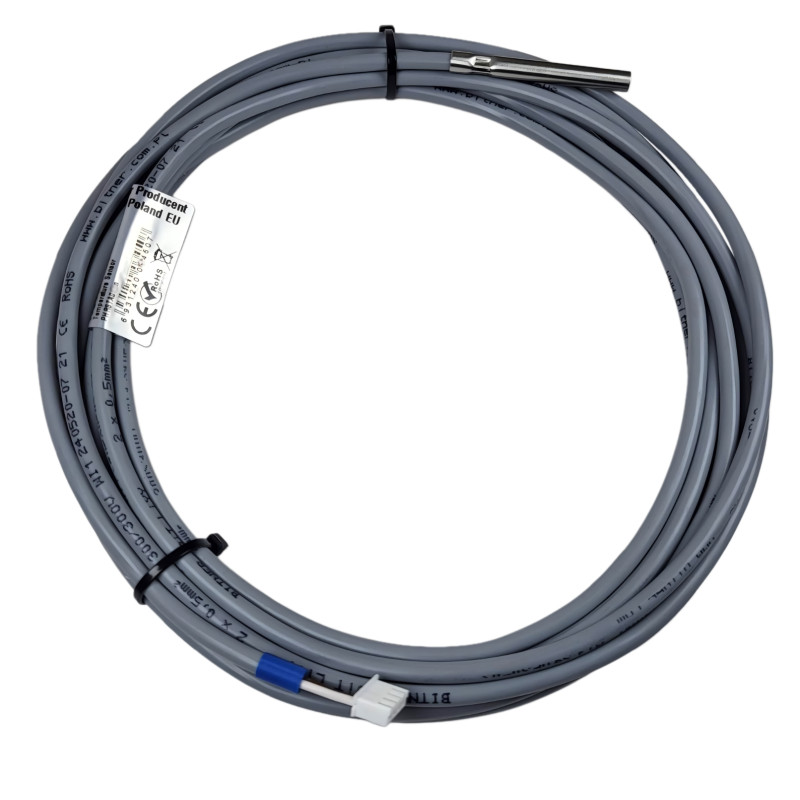

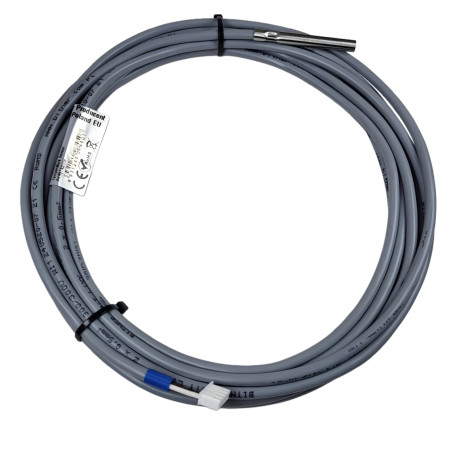

Brauchwassertemperatursensor für LG THERMA V Wärmepumpe PHRSTA0 5m

Modell: ACTii AC3450

EAN: 6931240034507 SKU: 345086995

• Hochwertiger Präzisionstemperatursensor
• Verwendet ein spezialisiertes, flexibles Kupfer-Steuerkabel BiT LiYY 2x0.5mm, Spannung: 300/300V, Betriebstemperatur: -40℃ bis 80℃ gemäß EU-Norm: LVD 2014/35/EU
• Sensor in einer Hülse mit einem Durchmesser von: 6mm und einer Länge von: 50mm, aus Edelstahl gefertigt
• Jeder Sensor wird bei 3 verschiedenen Temperaturen getestet, um die Messgenauigkeit mit dem Referenzsensor sicherzustellen.
• Wasserschutz - Sensor mit hochtemperaturbeständigem, flexiblem Silikon beschichtet. Mangelnde Dichtigkeit ist ein häufiges Problem bei Temperatursensoren, das zu Schäden durch Feuchtigkeit führt.
• Unsere Temperatursensoren zeichnen sich durch höhere Qualität aus. Im Gegensatz zur Konkurrenz verwenden wir nur 100% kupfernes, dickes, zertifiziertes Steuerkabel aus EU-Herstellung mit dicker und flexibler Isolierung. Wir verwenden Markensensoren. Jeder Sensor wird von uns auf Messkonformität mit dem Referenzsensor geprüft.
• Der Sensor ist mit einem Stecker abgeschlossen, der in die Buchse auf der Hauptplatine der Wärmepumpe passt. Der Anschluss des Sensors erfordert lediglich das Einstecken an der entsprechenden Stelle auf der Hauptplatine.

Beschreibung

Brauchwassertemperatursensor konzipiert für LG THERMA V Wärmepumpen

Sensor konzipiert für alle LG Wärmepumpen, bei denen der akzeptable Sensor die Bezeichnung: PHRSTA0 trägt (in der Bedienungsanleitung im Bereich Zubehör ist das für die jeweilige Wärmepumpe bestimmte Brauchwassersensormodell aufgeführt)

Sensorkabellänge: 5m

Mangelnde Dichtigkeit ist ein häufiges Problem bei Temperatursensoren, was zu Schäden durch Feuchtigkeit führt. Unsere Sensoren bieten Schutz vor Wasser - der Sensor ist mit hochtemperaturbeständigem, flexiblem Silikon beschichtet.

Beispielhafte Wärmepumpenmodelle, die mit dem Brauchwassertemperatursensor kompatibel sind:

HM051M U43, HM071M U43, HM091M U43, HM121M U33, HM141M U33, HM161M U33, HM123M U33, HM143M U33, HM163M U33, HM051MR U44, HM071MR U44, HM091MR U44, HM093MR U44, HM071MRS UA40, HM091MRS UA40, HM123MRS UB40, HM163MRS UB40, HM121MR U34, HM141MR U34, HM161MR U34, HM123MR U34, HM143MR U34, HM163MR U34, HM093HFX UB60, HM121HF UB60, HM123HF UB60, HM141HF UB60, HM143HF UB60, HM161HF UB60, HM163HF UB60, HN091MR NK5, HN1600MC NK1, HN0916M NK3, HN1616M NK3, HN1636M NK3, HN1639HC NK0, KPHTC411M, KPHTC481M, KPHTC551M, HU121MRB U30, HU141MRB U30, HU161MRB U30, HU123MRB U30, HU143MRB U30, HU163MRB U30, HN1616Y NB1, HN1616M NK5, HN1636M NK5, HN1616HC NK0, HN1616HY NK0, HN1636HY NK0, HU041MR U20, HU061MR U20, HU051MR U44, HU071MR U44, HU091MR U44, HN0613M NK5, HN0613T NK0, HN0913T NK0, HU121MA U33, HU141MA U33, HU161MA U33, HU123MA U33, HU143MA U33, HU163MA U33, PHCS0 sowie andere aus der LG THERMA V Serie

Spezifikation

Sensorparameter

Sensor kompatibel mit PHRSTA0

Bestimmung: LG Wärmepumpen

Messbereich des Sensors: von -40 bis +400 °C

Dichtigkeit: IP68

Sensor in einer Hülse mit einem Durchmesser von: 6mm und einer Länge von: 50mm, aus Edelstahl gefertigt

Kabelabschluss: 4-poliger Stecker, der in die Buchse auf der Hauptplatine der Wärmepumpe mit der Bezeichnung: CN_TH4 passt (Brauchwassersensoreingang)

Kabellänge: 5m

Kabelparameter

Kabelparameter:

Kabeltyp: Steuer- / Signalkabel

Betriebsspannung: 300/300V

Spannungsprüfung: ≤ 0,34mm2 1200 V , ≥ 0,5 mm2 1500 V

Isolationswiderstand: 20 MΩ x km

Kapazität: (bei 800Hz): 0,14mm2 120pF/m, ≥0,25 mm2 150pF/m

Induktivität: 0,65 mH/km

Min. Biegeradius flexible Verbindung: 7,5 x Ø

Min. Biegeradius feste Verbindung: 4 x Ø

Betriebstemperatur: Feste Installation: -40℃ bis 80℃ , Flexible Installationen: -5℃ bis 80℃

Verlegebedingungen: Innenkabel, Min. Verlegetemperatur: -5℃

Umweltbeständigkeit: Flammwidrigkeit bei einem einzelnen Kabel

Zertifikate / Genehmigungen / Zulassungen: CPR - Zertifikate / DoP

Kabelkonstruktion:

Adernmaterial: Kupferadern

Aufbau der Adern: Kl.5 (gemäß EN 60228, IEC 60228)

Konstruktion der Aderseele: mehradriges Kabel

Verwendung: Kabel für Steuer- und Signalstromkreise in Industrieanwendungen, in der Messtechnik sowie zur Datenübertragung über analoge und digitale Signale in Anlagen der Industrieelektronik und Automatisierung. Für feste Installationen sowie für bewegliche Geräte geeignet. Geeignet für den Einsatz in Innenräumen, in trockenen und feuchten Räumen.

Sonstige Informationen

In unserem Angebot sind Temperatursensoren mit anderen Kabellängen erhältlich

Kompatibilitätsliste:

HM051M U43, HM071M U43, HM091M U43, HM121M U33, HM141M U33, HM161M U33, HM123M U33, HM143M U33, HM163M U33, HM051MR U44, HM071MR U44, HM091MR U44, HM093MR U44, HM071MRS UA40, HM091MRS UA40, HM123MRS UB40, HM163MRS UB40, HM121MR U34, HM141MR U34, HM161MR U34, HM123MR U34, HM143MR U34, HM163MR U34, HM093HFX UB60, HM121HF UB60, HM123HF UB60, HM141HF UB60, HM143HF UB60, HM161HF UB60, HM163HF UB60, HN091MR NK5, HN1600MC NK1, HN0916M NK3, HN1616M NK3, HN1636M NK3, HN1639HC NK0, KPHTC411M, KPHTC481M, KPHTC551M, HU121MRB U30, HU141MRB U30, HU161MRB U30, HU123MRB U30, HU143MRB U30, HU163MRB U30, HN1616Y NB1, HN1616M NK5, HN1636M NK5, HN1616HC NK0, HN1616HY NK0, HN1636HY NK0, HU041MR U20, HU061MR U20, HU051MR U44, HU071MR U44, HU091MR U44, HN0613M NK5, HN0613T NK0, HN0913T NK0, HU121MA U33, HU141MA U33, HU161MA U33, HU123MA U33, HU143MA U33, HU163MA U33, PHCS0 sowie andere aus der LG THERMA V Serie

Set-Inhalt

Temperatursensor mit 5m Kabellänge

Zertifikate und Normen

CE, RoHS

Abmessungen, Gewicht

Produktabmessungen: 20 x 100 x 100 mm (T x B x H)

Verpackungsabmessungen: 100 x 100 x 35 mm (T x B x H)

Produktgewicht: 200 g

Gewicht mit Verpackung: 220 g

Zum Download

• Bedienungsanleitung
• CE-Erklärung
• SICHERHEITSKONFORMITÄT
