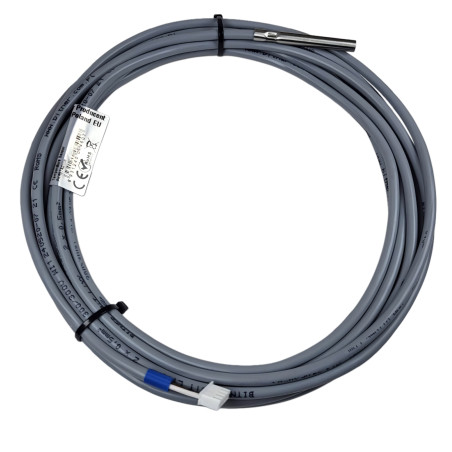

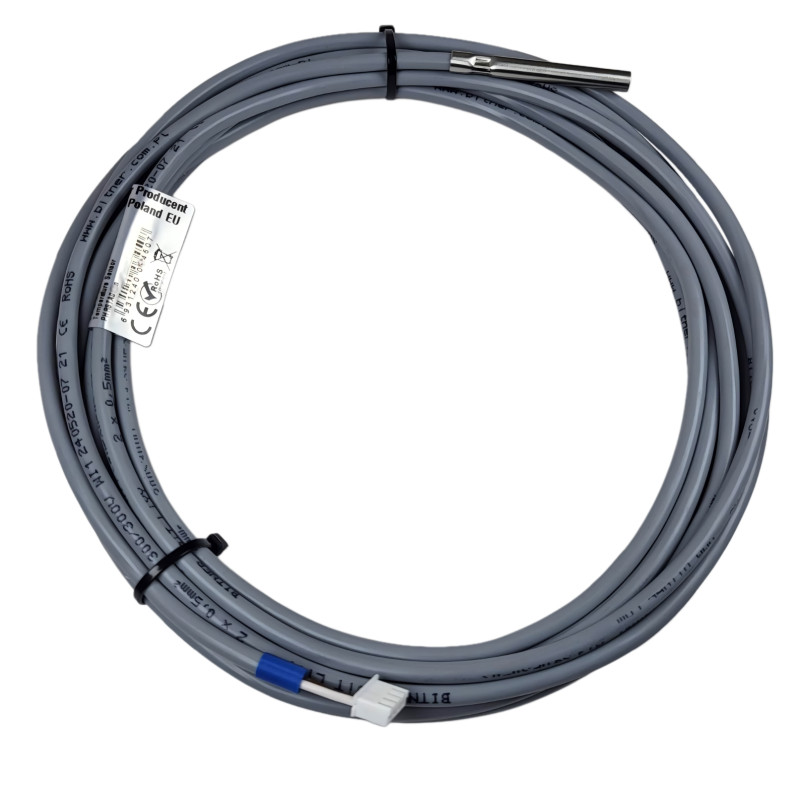

Teplotní čidlo teplé užitkové vody TUV pro tepelné čerpadlo LG THERMA V PHRSTA0 5m

Model: ACTii AC3450

EAN: 6931240034507 SKU: 345086995

• Vysoce kvalitní precizní teplotní čidlo
• Použit speciální měděný ohebný ovládací kabel BiT LiYY 2x0.5mm, napětí: 300/300V, pracovní teplota: -40℃ až 80℃ v souladu s normou EU: LVD 2014/35/UE
• Čidlo umístěno v pouzdře o průměru: 6mm a délce: 50mm, vyrobeném z nerezové oceli Stainless Steel
• Každé čidlo je testováno pro 3 různé teploty, aby byla zajištěna shoda měření s referenčním čidlem.
• Ochrana proti vodě - Čidlo potažené vysokoteplotním pružným silikonem. Nedostatečná těsnost je častým problémem teplotních čidel, což vede k jejich poškození vlhkostí.
• Naše teplotní čidla se vyznačují vyšší kvalitou. Na rozdíl od konkurence používáme pouze 100% měděný silný certifikovaný ovládací kabel vyrobený v EU v tlusté a ohebné izolaci. Používáme čidla značkových firem. Každé čidlo je námi kontrolováno z hlediska shody měření s referenčním čidlem.
• Čidlo zakončeno konektorem pasujícím do zásuvky nacházející se na základní desce v tepelném čerpadle. Připojení čidla vyžaduje pouze zapojení čidla na příslušné místo na základní desce.

Popis

Teplotní čidlo teplé užitkové vody TUV určené pro tepelná čerpadla LG THERMA V

Čidlo určené pro všechna tepelná čerpadla LG, u kterých má přijatelné čidlo označení: PHRSTA0 (v návodu k obsluze v záložce příslušenství je uveden model čidla TUV určený pro dané tepelné čerpadlo)

Délka kabelu čidla: 5m

Nedostatečná těsnost je častým problémem teplotních čidel, což vede k jejich poškození vlhkostí. Naše čidla zajišťují ochranu proti vodě - čidlo je potaženo vysokoteplotním pružným silikonem.

Příkladné modely tepelných čerpadel spolupracující s čidlem teploty TUV:

HM051M U43, HM071M U43, HM091M U43, HM121M U33, HM141M U33, HM161M U33, HM123M U33, HM143M U33, HM163M U33, HM051MR U44, HM071MR U44, HM091MR U44, HM093MR U44, HM071MRS UA40, HM091MRS UA40, HM123MRS UB40, HM163MRS UB40, HM121MR U34, HM141MR U34, HM161MR U34, HM123MR U34, HM143MR U34, HM163MR U34, HM093HFX UB60, HM121HF UB60, HM123HF UB60, HM141HF UB60, HM143HF UB60, HM161HF UB60, HM163HF UB60, HN091MR NK5, HN1600MC NK1, HN0916M NK3, HN1616M NK3, HN1636M NK3, HN1639HC NK0, KPHTC411M, KPHTC481M, KPHTC551M, HU121MRB U30, HU141MRB U30, HU161MRB U30, HU123MRB U30, HU143MRB U30, HU163MRB U30, HN1616Y NB1, HN1616M NK5, HN1636M NK5, HN1616HC NK0, HN1616HY NK0, HN1636HY NK0, HU041MR U20, HU061MR U20, HU051MR U44, HU071MR U44, HU091MR U44, HN0613M NK5, HN0613T NK0, HN0913T NK0, HU121MA U33, HU141MA U33, HU161MA U33, HU123MA U33, HU143MA U33, HU163MA U33, PHCS0 a další ze série LG THERMA V

Specifikace

Parametry čidla

Čidlo kompatibilní s PHRSTA0

Určení: Tepelná čerpadla LG

Měřicí rozsah čidla: od -40 do +400 °C

Těsnost: IP68

Čidlo umístěno v pouzdře o průměru: 6mm a délce: 50mm, vyrobeném z nerezové oceli Stainless Steel

Zakončení kabelu: 4-pinová zástrčka pasující do zásuvky na základní desce tepelného čerpadla s označením: CN_TH4 (vstup čidla TUV)

Délka kabelu: 5m

Parametry kabelu

Parametry kabelu:

Typ kabelu: Ovládací / signalizační kabel

Pracovní napětí: 300/300V

Zkouška napětí: ≤ 0,34mm2 1200 V , ≥ 0,5 mm2 1500 V

Odpor izolace: 20 MΩ x km

Kapacita: (při 800Hz): 0,14mm2 120pF/m, ≥0,25 mm2 150pF/m

Indukčnost: 0,65 mH/km

Min. poloměr ohybu pohyblivé spojení: 7,5 x Ø

Min. poloměr ohybu pevné spojení: 4 x Ø

Pracovní teplota: Pevná instalace: -40℃ až 80℃ , Pohyblivé instalace: -5℃ až 80℃

Podmínky pokládky: Vnitřní kabel, Min. teplota pokládky: -5℃

Odolnost vůči vlivům prostředí: Nešíření plamene na jednotlivém kabelu

Certifikáty / Schválení / Povolení: CPR - Certifikáty / DoP

Konstrukce kabelu:

Materiál žíly: měděné žíly

Konstrukce pracovních žil: Kl.5 (dle EN 60228, IEC 60228)

Konstrukce jádra: vícežilový kabel

Použití: Kabely určené pro ovládací a signalizační obvody v průmyslových aplikacích, v měřicí technice a pro přenos dat prostřednictvím analogových a digitálních signálů v instalacích průmyslové elektroniky a automatizace. Pro pevnou instalaci a pro pohyblivá zařízení. Jsou vhodné pro práci ve vnitřních instalacích, v suchých a vlhkých prostorách.

Ostatní informace

V naší nabídce jsou dostupná teplotní čidla s jinou délkou kabelu

Seznam kompatibility:

HM051M U43, HM071M U43, HM091M U43, HM121M U33, HM141M U33, HM161M U33, HM123M U33, HM143M U33, HM163M U33, HM051MR U44, HM071MR U44, HM091MR U44, HM093MR U44, HM071MRS UA40, HM091MRS UA40, HM123MRS UB40, HM163MRS UB40, HM121MR U34, HM141MR U34, HM161MR U34, HM123MR U34, HM143MR U34, HM163MR U34, HM093HFX UB60, HM121HF UB60, HM123HF UB60, HM141HF UB60, HM143HF UB60, HM161HF UB60, HM163HF UB60, HN091MR NK5, HN1600MC NK1, HN0916M NK3, HN1616M NK3, HN1636M NK3, HN1639HC NK0, KPHTC411M, KPHTC481M, KPHTC551M, HU121MRB U30, HU141MRB U30, HU161MRB U30, HU123MRB U30, HU143MRB U30, HU163MRB U30, HN1616Y NB1, HN1616M NK5, HN1636M NK5, HN1616HC NK0, HN1616HY NK0, HN1636HY NK0, HU041MR U20, HU061MR U20, HU051MR U44, HU071MR U44, HU091MR U44, HN0613M NK5, HN0613T NK0, HN0913T NK0, HU121MA U33, HU141MA U33, HU161MA U33, HU123MA U33, HU143MA U33, HU163MA U33, PHCS0 a další ze série LG THERMA V

Obsah sady

Teplotní čidlo s kabelem o délce 5m

Certifikáty a normy

CE, RoHS

Rozměry, Hmotnost

Rozměry produktu: 20 x 100 x 100 mm (hl. x šířka x výška)

Rozměry balení: 100 x 100 x 35 mm (hl. x šířka x výška)

Hmotnost produktu: 200 g

Hmotnost s obalem: 220 g
