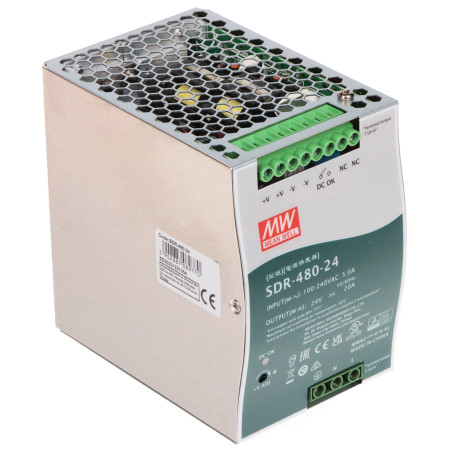

Impulsno napajanje za DIN šinu 24V 20A 480W stabilizirano industrijsko DC OK PFC visoka učinkovitost 94 posto automatizacija

Model: MEAN WELL SDR-480-24

EAN: 6931240041208 SKU: 931041207

• Visoka energetska učinkovitost do 94%
• Mogućnost generiranja vršne snage od 150% (720W) tijekom 3 sekunde
• Ugrađena aktivna PFC funkcija (Power Factor Correction)
• Montaža na DIN šinu TS-35/7.5 ili TS-35/15
• Širok raspon AC i DC ulaznog napona
• DC OK relejni izlaz za nadzor radnog statusa
• Hlađenje slobodnom cirkulacijom zraka (konvekcijsko)
• Potpuna zaštita: od kratkog spoja, preopterećenja, prenapona i pregrijavanja
• Širok raspon radnih temperatura od -25°C do +70°C
• Čvrsto metalno industrijsko kućište širine 86mm

Opis

Impulsno napajanje SDR-480-24 napredno je rješenje za napajanje svjetskog lidera MEAN WELL, dizajnirano za maksimalnu pouzdanost u sustavima industrijske automatizacije. Uređaj je prilagođen za montažu na standardnu DIN šinu TS-35/7.5 ili 15, što omogućuje brzu i praktičnu instalaciju u razvodnim ormarima.

Jedna od najvažnijih prednosti ovog modela je njegova iznimno visoka učinkovitost od čak 94%. To rezultira manjim gubicima energije, smanjenom emisijom topline i znatno duljim vijekom trajanja elektroničkih komponenti. Napajanje karakterizira usko kućište širine samo 86 mm, što omogućuje optimizaciju prostora unutar razdjelnika. Dodatno, uređaj ima ugrađenu funkciju aktivne korekcije faktora snage (Active PFC), što je ključno u modernim industrijskim instalacijama.

Proizvod je dizajniran za rad u zahtjevnim uvjetima – njegov širok raspon radne temperature iznosi od -25°C do čak +70°C. Iznimna značajka serije SDR je sposobnost isporuke trenutne vršne snage na razini od 150% (čak 720W) u trajanju do 3 sekunde. Ovo je funkcija neophodna pri napajanju trošila s visokom udarnom strujom, kao što su istosmjerni motori, aktuatori ili električne brave.

Sigurnost i kontrola dodatne su prednosti ovog modela. Napajanje je opremljeno kompletnim setom zaštita: od kratkog spoja, preopterećenja, prenapona i pregrijavanja. Korisniku je na raspolaganju i ugrađeni relejni signalni kontakt DC OK, koji omogućuje jednostavnu integraciju sa sustavima za nadzor i PLC upravljanje, informirajući o ispravnosti izlaznog napona. Cijeli uređaj zatvoren je u čvrsto metalno kućište koje jamči visoku mehaničku otpornost i trajnost tijekom godina eksploatacije.

Specifikacija

Tip uređaja

Impulsno napajanje (Switching Power Supply) - naponski stabilizirano

Ulazni AC napon

90 V ... 264 V AC (Frekvencija: 47 ... 63 Hz)

Ulazni DC napon

127 V ... 370 V DC

Izlazni DC napon

Nazivni 24 V DC (Raspon regulacije: 24 V ... 28 V DC)

Strujna opteretivost

20 A (Trajna snaga 480 W)

Vršna snaga (Peak Load)

720 W tijekom maksimalno 3 sekunde (150% nazivnog opterećenja)

Učinkovitost (Iskoristivost)

94% - minimalni gubitak energije u obliku topline

Signalni kontakt DC OK

Relejni izlaz (bezpotencijalni), maks. 30V/1A, 60V/0.3A, 30VAC/0.5A

Zaštita od kratkog spoja

Ograničenje struje (Constant current limiting), automatski povratak nakon uklanjanja kratkog spoja

Zaštita od preopterećenja

110% ... 150% nazivne izlazne snage; tip: fiksno ograničenje struje

Zaštita od prenapona

29 V ... 33 V - isključivanje izlaznog napona (Shut down), potreban restart napajanja za povratak

Zaštita od pregrijavanja

Isključivanje izlaznog napona nakon prekoračenja kritične temperature, automatski povratak

Uvjeti okoline

Radna temperatura: -25 °C ... 70 °C (derating iznad 50°C); Vlažnost: 20% ... 95% RH

Konstrukcija i montaža

Metalno kućište IP20, montaža na DIN šinu TS-35/7.5 ili 15, konvekcijsko hlađenje

Sukladnost i standardi

Ugrađena aktivna korekcija faktora snage PFC; Sukladnost s industrijskim normama

Sadržaj

1x Impulsno napajanje SDR-480-24

1x Upute za montažu

Dimenzije, Težina

Dimenzije proizvoda: 139 x 86 x 125 mm (Dub. x Šir. x Vis.)

Dimenzije pakiranja: 120 x 150 x 175 mm (Dub. x Šir. x Vis.)

Težina proizvoda: 1590 g

Težina s pakiranjem: 1667 g
