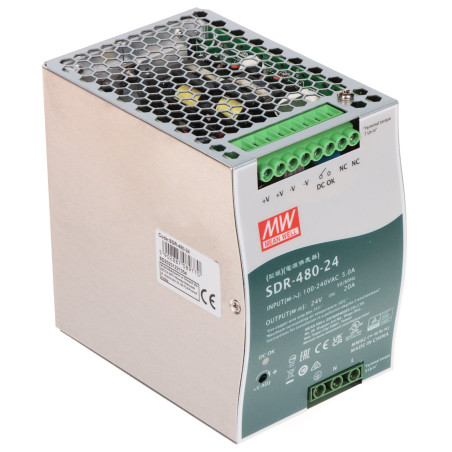

Schaltnetzteil für DIN-Schiene 24V 20A 480W stabilisiert industriell DC OK PFC hoher Wirkungsgrad 94% Automatisierung MEAN WELL
713,82 zł
Bruttopreis
Das Schaltnetzteil SDR-480-24 ist eine fortschrittliche Stromversorgungslösung des Weltmarktführers MEAN WELL, die für höchste Zuverlässigkeit in industriellen Automatisierungssystemen entwickelt wurde. Das Gerät ist für die Montage auf einer Standard-DIN-Schiene TS-35/7.5 oder 15 ausgelegt, was eine schnelle und bequeme Installation in Schaltschränken ermöglicht.
Einer der wichtigsten Vorteile dieses Modells ist sein extrem hoher Wirkungsgrad von bis zu 94%. Dies führt zu geringeren Energieverlusten, reduzierter Wärmeentwicklung und einer deutlich längeren Lebensdauer der elektronischen Komponenten. Das Netzteil zeichnet sich durch ein schmales Gehäuse mit einer Breite von nur 86 mm aus, was eine Platzoptimierung innerhalb der Schaltanlage ermöglicht. Darüber hinaus verfügt das Gerät über eine integrierte aktive Leistungsfaktorkorrektur (Active PFC), die in modernen Industrieanlagen entscheidend ist.
Das Produkt wurde für den Einsatz unter anspruchsvollen Bedingungen entwickelt – sein breiter Betriebstemperaturbereich reicht von -25°C bis zu +70°C. Ein herausragendes Merkmal der SDR-Serie ist die Fähigkeit, eine kurzzeitige Spitzenleistung von 150% (bis zu 720W) für bis zu 3 Sekunden bereitzustellen. Dies ist eine unverzichtbare Funktion bei der Versorgung von Verbrauchern mit hohem Anlaufstrom, wie z. B. Gleichstrommotoren, Aktuatoren oder elektrischen Türöffnern.
Sicherheit und Kontrolle sind weitere Stärken dieses Modells. Das Netzteil ist mit einem vollständigen Satz an Schutzfunktionen ausgestattet: Kurzschluss-, Überlast-, Überspannungs- und Übertemperaturschutz. Dem Benutzer steht zudem ein integrierter DC OK-Relais-Signalkontakt zur Verfügung, der eine einfache Integration in Überwachungs- und SPS-Steuerungssysteme ermöglicht und über den korrekten Ausgangsspannungsstatus informiert. Das Ganze ist in einem robusten Metallgehäuse untergebracht, das eine hohe mechanische Beständigkeit und Langlebigkeit über Jahre hinweg garantiert.
Schaltnetzteil für DIN-Schiene 24V 20A 480W stabilisiert industriell DC OK PFC hoher Wirkungsgrad 94% Automatisierung
Modell: MEAN WELL SDR-480-24
EAN: 6931240041208 SKU: 931041207
- Hohe Energieeffizienz von bis zu 94%
- Möglichkeit zur Bereitstellung einer Spitzenleistung von 150% (720W) für 3 Sekunden
- Integrierte aktive PFC-Funktion (Power Factor Correction)
- Montage auf DIN-Schiene TS-35/7.5 oder TS-35/15
- Großer AC- und DC-Eingangsspannungsbereich
- DC OK Relaisausgang zur Überwachung des Betriebszustands
- Kühlung durch freie Luftkonvektion
- Umfassender Schutz: Kurzschluss, Überlast, Überspannung und Übertemperatur
- Großer Betriebstemperaturbereich von -25°C bis +70°C
- Robustes Industrie-Metallgehäuse mit 86 mm Breite
Beschreibung
Das Schaltnetzteil SDR-480-24 ist eine fortschrittliche Stromversorgungslösung des Weltmarktführers MEAN WELL, die für höchste Zuverlässigkeit in industriellen Automatisierungssystemen entwickelt wurde. Das Gerät ist für die Montage auf einer Standard-DIN-Schiene TS-35/7.5 oder 15 ausgelegt, was eine schnelle und bequeme Installation in Schaltschränken ermöglicht.
Einer der wichtigsten Vorteile dieses Modells ist sein extrem hoher Wirkungsgrad von bis zu 94%. Dies führt zu geringeren Energieverlusten, reduzierter Wärmeentwicklung und einer deutlich längeren Lebensdauer der elektronischen Komponenten. Das Netzteil zeichnet sich durch ein schmales Gehäuse mit einer Breite von nur 86 mm aus, was eine Platzoptimierung innerhalb der Schaltanlage ermöglicht. Darüber hinaus verfügt das Gerät über eine integrierte aktive Leistungsfaktorkorrektur (Active PFC), die in modernen Industrieanlagen entscheidend ist.
Das Produkt wurde für den Einsatz unter anspruchsvollen Bedingungen entwickelt – sein breiter Betriebstemperaturbereich reicht von -25°C bis zu +70°C. Ein herausragendes Merkmal der SDR-Serie ist die Fähigkeit, eine kurzzeitige Spitzenleistung von 150% (bis zu 720W) für bis zu 3 Sekunden bereitzustellen. Dies ist eine unverzichtbare Funktion bei der Versorgung von Verbrauchern mit hohem Anlaufstrom, wie z. B. Gleichstrommotoren, Aktuatoren oder elektrischen Türöffnern.
Sicherheit und Kontrolle sind weitere Stärken dieses Modells. Das Netzteil ist mit einem vollständigen Satz an Schutzfunktionen ausgestattet: Kurzschluss-, Überlast-, Überspannungs- und Übertemperaturschutz. Dem Benutzer steht zudem ein integrierter DC OK-Relais-Signalkontakt zur Verfügung, der eine einfache Integration in Überwachungs- und SPS-Steuerungssysteme ermöglicht und über den korrekten Ausgangsspannungsstatus informiert. Das Ganze ist in einem robusten Metallgehäuse untergebracht, das eine hohe mechanische Beständigkeit und Langlebigkeit über Jahre hinweg garantiert.
Spezifikation
Gerätetyp
Schaltnetzteil (Switching Power Supply) - spannungsstabilisiert
AC-Eingangsspannung
90 V ... 264 V AC (Frequenz: 47 ... 63 Hz)
DC-Eingangsspannung
127 V ... 370 V DC
DC-Ausgangsspannung
Nennwert 24 V DC (Einstellbereich: 24 V ... 28 V DC)
Stromstärke
20 A (Dauerleistung 480 W)
Spitzenleistung (Peak Load)
720 W für maximal 3 Sekunden (150% der Nennlast)
Effizienz (Wirkungsgrad)
94% - minimaler Energieverlust in Form von Wärme
DC OK Signalkontakt
Relaisausgang (potenzialfrei), max. 30V/1A, 60V/0.3A, 30VAC/0.5A
Kurzschlussschutz
Strombegrenzung (Constant current limiting), automatische Rückkehr nach Beseitigung des Kurzschlusses
Überlastschutz
110% ... 150% der Nennleistung; Typ: konstante Strombegrenzung
Überspannungsschutz
29 V ... 33 V - Abschaltung der Ausgangsspannung (Shut down), Neustart des Netzteils erforderlich
Übertemperaturschutz
Abschaltung der Ausgangsspannung bei Überschreiten der kritischen Temperatur, automatische Rückkehr
Umgebungsbedingungen
Betriebstemperatur: -25 °C ... 70 °C (Derating über 50°C); Luftfeuchtigkeit: 20% ... 95% RH
Konstruktion und Montage
Metallgehäuse IP20, Montage auf DIN-Schiene TS-35/7.5 oder 15, Konvektionskühlung
Konformität und Standards
Integrierte aktive Leistungsfaktorkorrektur PFC; Konformität mit Industriestandards
Lieferumfang
1x Schaltnetzteil SDR-480-24
1x Montageanleitung
Abmessungen, Gewicht
Produktabmessungen: 139 x 86 x 125 mm (T x B x H)
Verpackungsabmessungen: 120 x 150 x 175 mm (T x B x H)
Produktgewicht: 1590 g
Gewicht mit Verpackung: 1667 g
