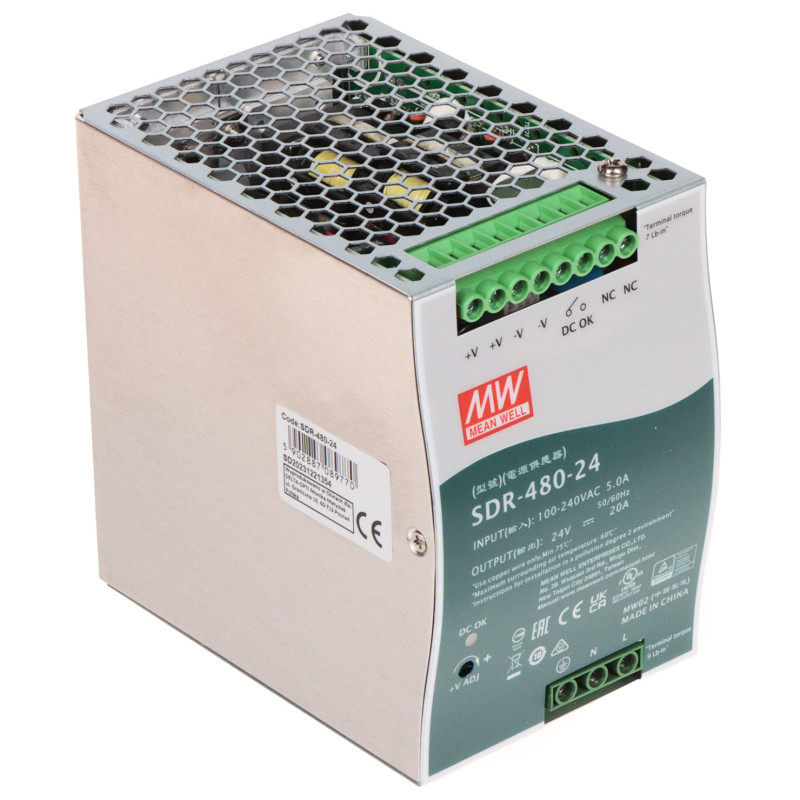

DIN-kiskovirtalähde 24V 20A 480W stabiloitu teollinen DC OK PFC korkea hyötysuhde 94% automaatio

Malli: MEAN WELL SDR-480-24

EAN: 6931240041208 SKU: 931041207

• Korkea energiatehokkuus jopa 94%
• Mahdollisuus 150% huipputehoon (720W) 3 sekunnin ajan
• Sisäänrakennettu aktiivinen PFC-toiminto (Power Factor Correction)
• Asennus DIN-kiskoon TS-35/7.5 tai TS-35/15
• Laaja AC- ja DC-tulojännitealue
• DC OK -relelähtö toimintatilan valvontaan
• Jäähdytys vapaalla ilmankierrolla (konvektio)
• Täydellinen suojaus: oikosulku-, ylikuormitus-, ylijännite- ja lämpösuojaus
• Laaja käyttölämpötila-alue -25°C ... +70°C
• Vankka metallinen teollisuuskotelo, leveys 86mm

Kuvaus

SDR-480-24-hakkurivirtalähde on maailmanlaajuisen markkinajohtaja MEAN WELLin edistyksellinen virtalähderatkaisu, joka on suunniteltu teollisuusautomaatiojärjestelmien korkeinta luotettavuutta silmällä pitäen. Laite on suunniteltu asennettavaksi tavalliseen TS-35/7.5- tai 15-DIN-kiskoon, mikä mahdollistaa nopean ja kätevän asennuksen ohjauskaappeihin.

Yksi tämän mallin tärkeimmistä eduista on sen erittäin korkea, jopa 94 % hyötysuhde. Tämä tarkoittaa pienempiä energiahäviöitä, vähäisempää lämmöntuottoa ja elektronisten komponenttien huomattavasti pidempää käyttöikää. Virtalähteessä on kapea, vain 86 mm leveä kotelo, mikä mahdollistaa tilan optimoinnin kytkentäkaapin sisällä. Lisäksi laitteessa on sisäänrakennettu aktiivinen tehokertoimen korjaus (Active PFC), mikä on ratkaisevan tärkeää nykyaikaisissa teollisuuslaitteistoissa.

Tuote on suunniteltu toimimaan vaativissa olosuhteissa – sen laaja käyttölämpötila-alue on -25°C ... +70°C. SDR-sarjan poikkeuksellinen ominaisuus on kyky tuottaa 150 % huipputeho (jopa 720W) 3 sekunnin ajan. Tämä toiminto on välttämätön korkean käynnistysvirran kuormien, kuten tasavirtamoottoreiden, toimilaitteiden tai sähkölukkojen, syöttämiseen.

Turvallisuus ja valvonta ovat tämän mallin muita vahvuuksia. Virtalähde on varustettu kattavalla suojauksella: oikosulku-, ylikuormitus-, ylijännite- ja lämpösuojauksella. Käyttäjällä on käytettävissään myös sisäänrakennettu DC OK -relelähtö, joka mahdollistaa helpon integroinnin valvonta- ja PLC-ohjausjärjestelmiin ilmoittaen lähtöjännitteen tilasta. Kokonaisuus on suljettu vankkaan metallikoteloon, joka takaa korkean mekaanisen kestävyyden ja pitkän käyttöiän.

Tekniset tiedot

Laitetyyppi

Hakkurivirtalähde (Switching Power Supply) - jännitestabiloitu

AC-tulojännite

90 V ... 264 V AC (taajuus: 47 ... 63 Hz)

DC-tulojännite

127 V ... 370 V DC

DC-lähtöjännite

Nimellisjännite 24 V DC (säätöalue: 24 V ... 28 V DC)

Virranantokyky

20 A (jatkuva teho 480 W)

Huipputeho (Peak Load)

720 W enintään 3 sekunnin ajan (150% nimelliskuormasta)

Hyötysuhde

94% - minimaalinen energiahäviö lämpönä

DC OK -merkinantokosketin

Relelähtö (potentiaalivapaa), max. 30V/1A, 60V/0.3A, 30VAC/0.5A

Oikosulkusuojaus

Virtarajoitus (Constant current limiting), automaattinen palautus oikosulun poistuttua

Ylikuormitussuojaus

110% ... 150% nimellislähtötehosta; tyyppi: kiinteä virtarajoitus

Ylijännitesuojaus

29 V ... 33 V - lähtöjännitteen katkaisu (Shut down), vaatii virtalähteen uudelleenkäynnistyksen palautumiseksi

Lämpösuojaus

Lähtöjännitteen katkaisu kriittisen lämpötilan ylittyessä, automaattinen palautus

Ympäristöolosuhteet

Käyttölämpötila: -25 °C ... 70 °C (tehon alennus yli 50°C); kosteus: 20% ... 95% RH

Rakenne ja asennus

Metallikotelo IP20, asennus DIN-kiskoon TS-35/7.5 tai 15, konvektiojäähdytys

Yhteensopivuus ja standardit

Sisäänrakennettu aktiivinen PFC-tehokertoimen korjaus; teollisuusstandardien mukainen

Sisältö

1x SDR-480-24 hakkurivirtalähde

1x Asennusohje

Mitat, paino

Tuotteen mitat: 139 x 86 x 125 mm (syvyys x leveys x korkeus)

Pakkauksen mitat: 120 x 150 x 175 mm (syvyys x leveys x korkeus)

Tuotteen paino: 1590 g

Paino pakkauksen kanssa: 1667 g
