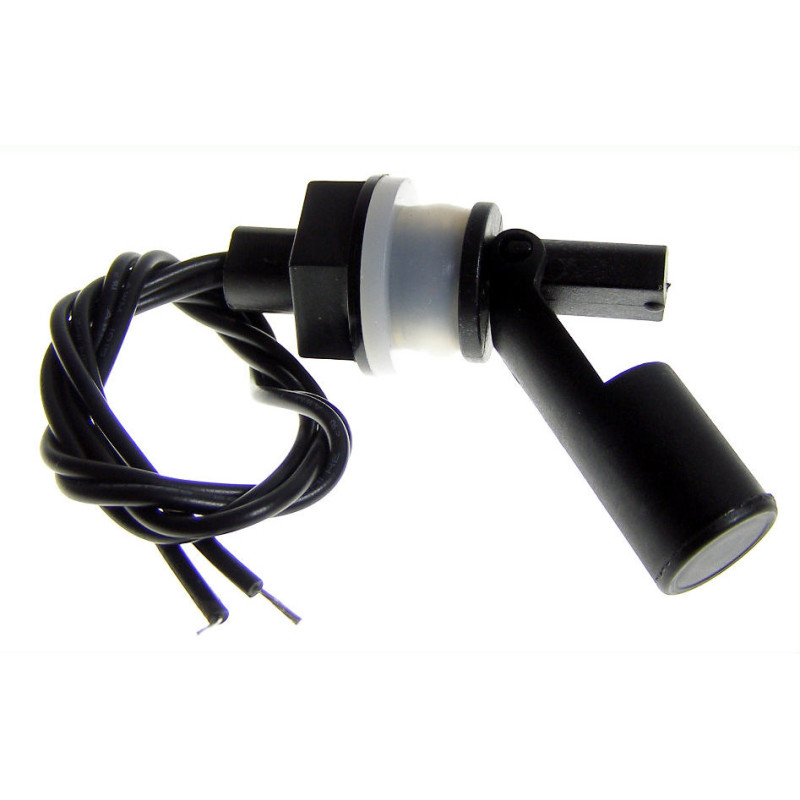

Interrupteur à flotteur Capteur de niveau de liquide Montage latéral horizontal M16 magnétique NO NC

Modèle: ACTii AC6669

EAN: 6931240066690 SKU: 666940715

• Construction robuste en polypropylène (PP)
• Montage latéral externe via filetage M16
• Fonctionnement configurable en mode NO ou NC
• Automatisation sécurisée utilisant des relais SSR
• Résistant à l'eau, aux eaux usées et aux huiles

Description

Le capteur de niveau de liquide à flotteur (interrupteur) est une solution fiable destinée à surveiller avec précision le niveau de liquides dans des réservoirs. L'appareil est conçu pour un montage latéral sur la paroi extérieure du réservoir, ce qui facilite grandement l'installation grâce à la bride d'étanchéité et au filetage robuste M16 avec écrou. La sonde est extrêmement polyvalente : selon le sens de montage, elle peut contrôler le niveau haut ou bas du liquide, agissant comme un capteur de trop-plein ou de protection contre la marche à sec.

Spécification

Le cœur de l'appareil est un flotteur avec un aimant intégré. Sous l'effet de la poussée d'Archimède, le flotteur se déplace le long du tube, ce qui provoque la fermeture ou l'ouverture d'un interrupteur Reed hermétique intégré. Cette conception garantit une longue durée de vie et une résistance aux conditions de travail difficiles. Le capteur est fabriqué en polypropylène (PP) de haute qualité, permettant son utilisation au contact de diverses substances telles que l'eau, les eaux usées ou les huiles.

Les caractéristiques techniques de l'appareil comprennent une tension de commutation maximale allant jusqu'à 300V AC/DC et un courant jusqu'à 0,5A, avec une puissance de commutation maximale de 50W. La large plage de température de fonctionnement allant de -10 à +85 °C permet au capteur de convenir à la plupart des installations industrielles et domestiques. La longueur des câbles de raccordement est de 30 cm, et l'étanchéité de la connexion est assurée par le joint noir inclus. La configuration des contacts NO (normalement ouvert) ou NC (normalement fermé) s'effectue en inversant le flotteur ou en changeant l'orientation du montage de 180 degrés.

Les applications du produit sont très larges : du remplissage automatique de réservoirs aux systèmes d'alarme de trop-plein, en passant par le contrôle de pompes et de vannes de sécurité. L'utilisation de ce capteur combinée à un relais SSR permet de créer un système de contrôle sécurisé à basse tension (3-24VDC), éliminant le risque de contact entre la tension du secteur et le liquide dans le réservoir, augmentant ainsi les normes de sécurité de l'installation entière.

Paramètres électriques

Tension de commutation max. : 300V AC/DC

Courant de commutation max. : 0,5A

Puissance de commutation max. : 50W

Configuration des contacts : NO (normalement ouvert) ou NC (normalement fermé) selon le montage

Dimensions, Poids

Dimensions du produit: 25 x 25 x 86 mm (P x L x H)

Dimensions de l'emballage: 50 x 100 x 50 mm (P x L x H)

Poids du produit: 30 g

Poids avec emballage: 30 g
