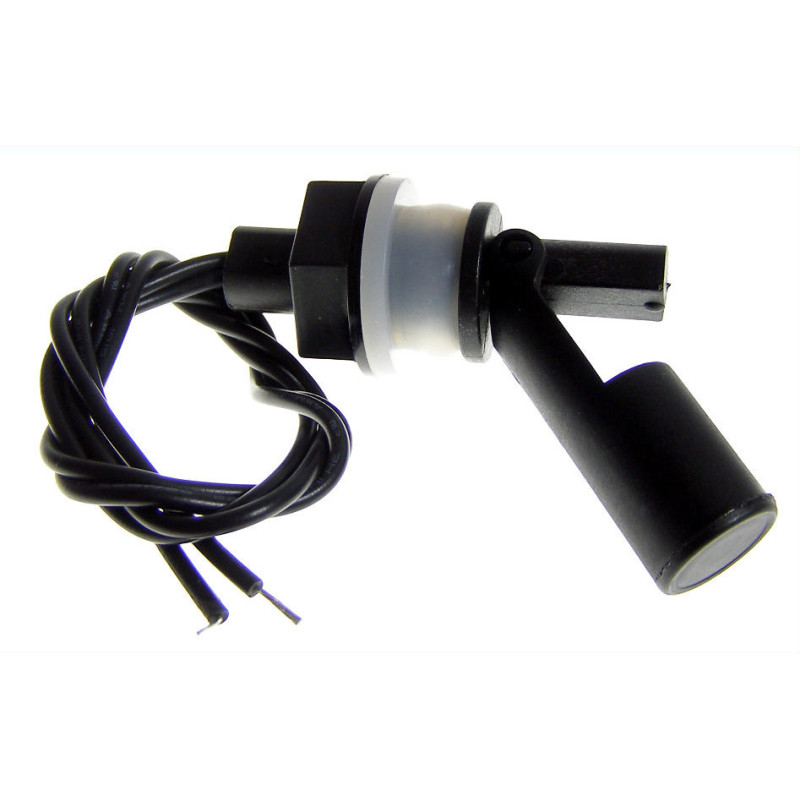

Schwimmerschalter Füllstandssensor Seitliche Horizontale Montage M16 Magnetisch Reed NO NC

Modell: ACTii AC6669

EAN: 6931240066690 SKU: 666940715

• Robuste Ausführung aus Polypropylen (PP)
• Seitliche Außenmontage über M16-Gewinde
• Betrieb im NO- oder NC-Modus möglich
• Sichere Automatisierung mit SSR-Relais
• Beständig gegen Wasser, Abwasser und Öle

Beschreibung

Der Schwimmer-Füllstandssensor (Schalter) ist eine zuverlässige Lösung zur präzisen Überwachung des Flüssigkeitsstandes in Tanks. Das Gerät ist für die seitliche Montage an der Außenseite des Tanks konzipiert, was die Installation dank des Dichtungsflansches und des robusten M16-Gewindes mit Mutter erheblich erleichtert. Die Sonde ist äußerst vielseitig – je nach Installationsart kann sie sowohl den oberen als auch den unteren Flüssigkeitsstand kontrollieren und fungiert als Überlaufsensor oder Trockenlaufschutz.

Spezifikation

Die technischen Daten des Geräts umfassen eine maximale Schaltspannung von bis zu 300V AC/DC und einen Strom von bis zu 0,5A bei einer maximalen Schaltleistung von 50W. Der große Betriebstemperaturbereich von -10 bis +85 °C sorgt dafür, dass der Sensor in den meisten Industrie- und Hausinstallationen funktioniert. Die Länge der Anschlusskabel beträgt 30 cm, und die Dichtheit der Verbindung wird durch die mitgelieferte schwarze Dichtung garantiert. Die Kontaktanordnung NO (normalerweise offen) oder NC (normalerweise geschlossen) ist durch Umdrehen des Schwimmers oder Änderung der Montageausrichtung um 180 Grad konfigurierbar.

Das Herzstück des Geräts ist ein Schwimmer mit eingebautem Magneten. Durch den Auftrieb der Flüssigkeit bewegt sich der Schwimmer entlang des Rohrs, wodurch der im Inneren verbaute hermetische Reed-Kontakt geschlossen oder geöffnet wird. Diese Konstruktion garantiert Langlebigkeit und Widerstandsfähigkeit gegenüber schwierigen Betriebsbedingungen. Der Sensor besteht aus hochwertigem Polypropylen (PP), wodurch er in Kontakt mit verschiedenen Substanzen wie Wasser, Abwasser oder Ölen verwendet werden kann.

Max. Schaltspannung: 300V AC/DC

Max. Schaltstrom: 0,5A

Max. Schaltleistung: 50W

Kontaktkonfiguration: NO (normalerweise offen) oder NC (normalerweise geschlossen) je nach Montage

Die Einsatzmöglichkeiten des Produkts sind sehr breit gefächert: von der automatischen Tankbefüllung über Überlalarm-Systeme bis hin zur Steuerung von Pumpen und Sicherheitsventilen. Die Verwendung dieses Sensors in Verbindung mit einem SSR-Relais ermöglicht die Schaffung eines sicheren Niederspannungssteuerkreises (3-24VDC), was das Risiko eines Kontakts der Netzspannung mit der Flüssigkeit im Tank eliminiert und die Sicherheitsstandards der gesamten Installation erhöht.

Material: Polypropylen (PP)

Betriebstemperatur: -10 ~ +85 °C

Kabellänge: 30cm

Befestigung: Außengewinde mit M16 Mutter

Dichtung: Schwarz

Elektrische Parameter

Automatische Tankbefüllung/entleerung

Überlaufsicherungsalarme

Pumpensteuerung

Hydroponik und Aquaristik

Physische Parameter

Abmessungen, Gewicht

Produktabmessungen: 25 x 25 x 86 mm (T x B x H)

Verpackungsabmessungen: 50 x 100 x 50 mm (T x B x H)

Produktgewicht: 30 g

Gewicht mit Verpackung: 30 g
