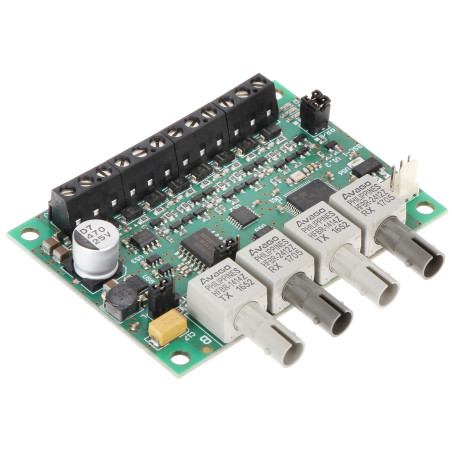

Μετατροπέας δεδομένων οπτικών ινών για συστήματα συναγερμού και ελέγχου πρόσβασης RS-485 ST MM εμβέλεια 2km απομόνωση

Μοντέλο: SATEL INT-FI

EAN: 6931240047910 SKU: 931047917

• Μετατροπή σημάτων διαύλων επικοινωνίας σε μετάδοση μέσω οπτικών ινών
• Πλήρης συνεργασία με συστήματα συναγερμού της σειράς INTEGRA
• Συμβατότητα με τον δίαυλο RS-485 του συστήματος ελέγχου πρόσβασης ACCO
• Εμβέλεια μετάδοσης δεδομένων έως 2000 μέτρα μεταξύ των μετατροπέων
• Χρήση συνδέσμων τύπου ST για οπτικές ίνες πολλαπλών τρόπων (MM)
• Πλήρης γαλβανική απομόνωση για προστασία από υπερτάσεις
• Πλήρης ανοσία σε ηλεκτρομαγνητικές και ραδιοφωνικές παρεμβολές
• Δυνατότητα σειριακής σύνδεσης έως 3 μετατροπέων σε αλυσίδα
• Ενσωματωμένη λειτουργία δοκιμής για ευκολότερη επαλήθευση σύνδεσης
• Χαμηλή κατανάλωση ρεύματος σε κατάσταση αναμονής (120 mA)
• Ευρύ φάσμα θερμοκρασίας λειτουργίας από -10°C έως +55°C
• Συμπαγείς διαστάσεις πλακέτας PCB για εύκολη τοποθέτηση σε περιβλήματα

Περιγραφή

Ο μετατροπέας δεδομένων οπτικών ινών είναι μια προηγμένη τεχνολογική λύση που επιτρέπει την αξιόπιστη μετάδοση σημάτων σε εκτεταμένα συστήματα ασφαλείας. Η συσκευή έχει σχεδιαστεί για τη μετατροπή και τη μετάδοση δεδομένων μέσω σύγχρονων καλωδίων οπτικών ινών, γεγονός που εξαλείφει τους περιορισμούς που είναι τυπικοί για την παραδοσιακή καλωδίωση χαλκού. Είναι ένα ιδανικό προϊόν για συνεργασία με διαύλους επικοινωνίας πληκτρολογίων και επεκτάσεων συστημάτων συναγερμού, καθώς και με τον δίαυλο RS-485 που χρησιμοποιείται σε συστήματα ελέγχου πρόσβασης.

Η χρήση τεχνολογίας οπτικών ινών προσφέρει μια σειρά από βασικά πλεονεκτήματα. Πρώτα απ' όλα, εγγυάται πλήρη γαλβανική απομόνωση μεταξύ των συνδεδεμένων τμημάτων του συστήματος, η οποία προστατεύει αποτελεσματικά τις συσκευές από τις επιπτώσεις υπερτάσεων, ατμοσφαιρικών εκκενώσεων και διαφορών δυναμικού. Επιπλέον, η οπτική μετάδοση είναι εντελώς ανθεκτική σε ηλεκτρομαγνητικές (EMI) και ραδιοφωνικές (RFI) παρεμβολές, γεγονός που εξασφαλίζει σταθερότητα και συνέχεια της λειτουργίας ακόμη και στις πιο δύσκολες βιομηχανικές συνθήκες. Χάρη στην εμβέλεια μετάδοσης που φτάνει τα 2 χιλιόμετρα, ο μετατροπέας επιτρέπει την προστασία πολύ μεγάλων εγκαταστάσεων, όπως αεροδρόμια, μεγάλες βιομηχανικές μονάδες ή συγκροτήματα γραφείων.

Η συσκευή χαρακτηρίζεται από υψηλή ποιότητα κατασκευής και ευκολία εγκατάστασης. Εξοπλισμένη με τέσσερις υποδοχές τύπου ST, επιτρέπει τη δημιουργία μιας σταθερής σύνδεσης χρησιμοποιώντας οπτικές ίνες πολλαπλών τρόπων (multimode). Η δυνατότητα σύνδεσης έως και τριών μονάδων σε αλυσίδα αυξάνει σημαντικά την ευελιξία του σχεδιασμού της τοπολογίας του συστήματος. Μια πρόσθετη λειτουργία δοκιμής διευκολύνει τη διάγνωση και την εκκίνηση της εγκατάστασης, ενώ η χαμηλή κατανάλωση ρεύματος καθιστά τη συσκευή ενεργειακά αποδοτική και δεν επιβαρύνει υπερβολικά τα τροφοδοτικά του συστήματος. Πρόκειται για ένα απαραίτητο στοιχείο επαγγελματικών συστημάτων συναγερμού, όπου προτεραιότητα είναι το υψηλότερο επίπεδο ασφάλειας και η αξιοπιστία της επικοινωνίας.

Προδιαγραφές

Τύπος συσκευής

Μετατροπέας δεδομένων οπτικών ινών / Μονάδα επικοινωνίας

Προορισμός

Μετατροπή και μετάδοση δεδομένων διαύλων συστημάτων συναγερμού και ελέγχου πρόσβασης

Οπτική διεπαφή

4 x υποδοχή ST - αφιερωμένη για οπτικές ίνες πολλαπλών τρόπων (MM)

Υποστηριζόμενοι δίαυλοι

RS-485 (σύστημα ACCO), DTM (δίαυλος πληκτρολογίων INTEGRA), DT1/DT2 (δίαυλοι επεκτάσεων INTEGRA)

Εμβέλεια μετάδοσης

Μέγιστο 2 km μεταξύ δύο μετατροπέων χρησιμοποιώντας την κατάλληλη οπτική ίνα

Τοπολογία συνδέσεων

Σημείο-προς-σημείο ή δυνατότητα σύνδεσης έως 3 μετατροπέων σε αλυσιδωτή δομή

Προστασία και απομόνωση

Πλήρης γαλβανική απομόνωση μεταξύ εισόδου και εξόδου· υψηλή αντοχή σε εξωτερικές παρεμβολές

Ηλεκτρικές παράμετροι

Τροφοδοσία 12 V DC (ανοχή +/- 15%)· Μέση κατανάλωση ρεύματος σε κατάσταση αναμονής: 120 mA

Περιβαλλοντικές συνθήκες

Περιβαλλοντική κλάση II· Θερμοκρασία λειτουργίας: -10 °C ... 55 °C

Μηχανική κατασκευή

Πλακέτα τυπωμένου κυκλώματος PCB διαστάσεων 80 x 57 mm· Βάρος μονάδας: 40 g

Διαγνωστικές λειτουργίες

Ενσωματωμένη λειτουργία δοκιμής για τον έλεγχο της ορθότητας της οπτικής μετάδοσης

Λογισμικό και διαμόρφωση

Η συσκευή συνεργάζεται με συστήματα που διαχειρίζονται από το λογισμικό DLOADX και ACCO Soft. Το πρόγραμμα DLOADX επιτρέπει την πλήρη διαμόρφωση του συστήματος συναγερμού, τον καθορισμό των παραμέτρων των διαύλων και τη διάγνωση των συνδέσεων σε πραγματικό χρόνο. Επιτρέπει την απομακρυσμένη διαχείριση του συστήματος, την προβολή της κατάστασης των εισόδων/εξόδων και την ανάγνωση της μνήμης συμβάντων. Το ACCO Soft, με τη σειρά του, είναι αφιερωμένο στον προηγμένο έλεγχο πρόσβασης, προσφέροντας τη δημιουργία σχημάτων δικαιωμάτων, χρονοδιαγραμμάτων και τη δημιουργία λεπτομερών αναφορών παρουσίας. Και τα δύο προγράμματα χαρακτηρίζονται από διαισθητικό γραφικό περιβάλλον, υψηλό επίπεδο ασφάλειας μετάδοσης και τακτικές ενημερώσεις που αυξάνουν τη λειτουργικότητα του συστήματος.

Συμμόρφωση με πρότυπα

Πολωνικό προϊόν· Διαθέτει δήλωση συμμόρφωσης CE· Εγγύηση κατασκευαστή: 2 έτη

Ακροδέκτες σύνδεσης

Κλέμα ακροδεκτών για τη σύνδεση σημάτων διαύλων και τροφοδοσίας

Περιεχόμενα

1x Μετατροπέας δεδομένων οπτικών ινών

1x Σετ στηριγμάτων τοποθέτησης

1x Εγχειρίδιο χρήσης και εγκατάστασης

Διαστάσεις, Βάρος

Διαστάσεις προϊόντος: 20 x 80 x 57 mm (Βάθος x Πλάτος x Ύψος)

Διαστάσεις συσκευασίας: 45 x 165 x 85 mm (Βάθος x Πλάτος x Ύψος)

Βάρος προϊόντος: 40 g

Βάρος με συσκευασία: 90 g
