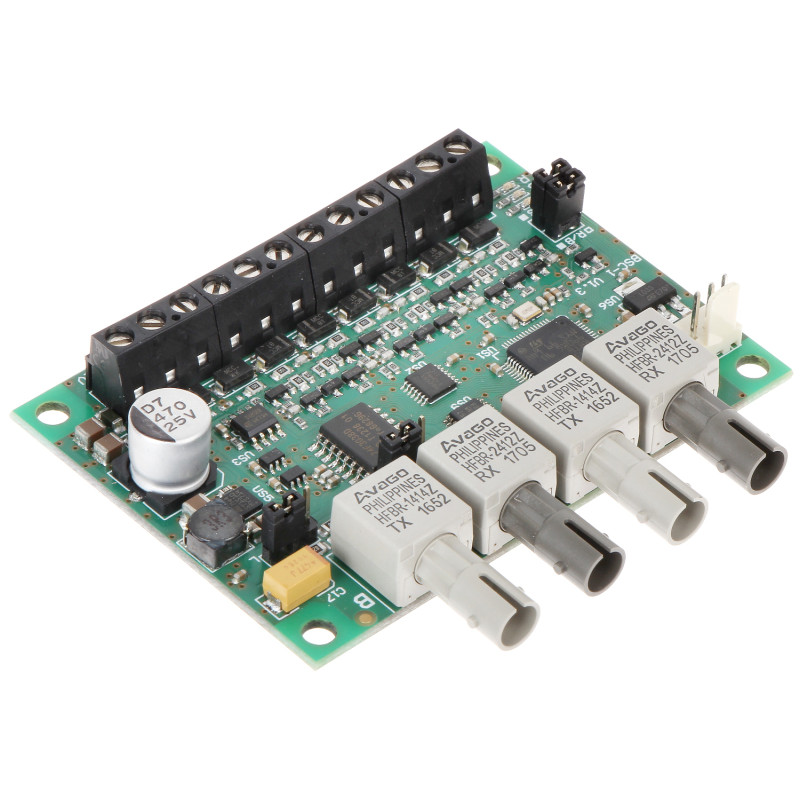

Optický datový převodník pro zabezpečovací systémy a kontrolu vstupu RS-485 ST MM dosah 2km izolace

Model: SATEL INT-FI

EAN: 6931240047910 SKU: 931047917

• Konverze signálů komunikačních sběrnic na optický přenos
• Plná spolupráce se zabezpečovacími systémy řady INTEGRA
• Kompatibilita se sběrnicí RS-485 systému kontroly vstupu ACCO
• Dosah přenosu dat až 2000 metrů mezi převodníky
• Použití konektorů typu ST pro vícevidová (MM) optická vlákna
• Plná galvanická izolace chránící před přepětím
• Úplná odolnost vůči elektromagnetickému a rádiovému rušení
• Možnost sériového zapojení až 3 převodníků do řetězce
• Vestavěný testovací režim usnadňující ověření spojení
• Nízká spotřeba proudu v pohotovostním režimu (120 mA)
• Široký rozsah provozních teplot od -10°C do +55°C
• Kompaktní rozměry desky plošných spojů usnadňující montáž do krytů

Popis

Optický datový převodník je pokročilé technologické řešení, které umožňuje spolehlivý přenos signálů v rozsáhlých zabezpečovacích systémech. Zařízení bylo navrženo pro konverzi a přenos dat pomocí moderních optických kabelů, což eliminuje omezení typická pro tradiční měděnou kabeláž. Jedná se o produkt ideální pro spolupráci s komunikačními sběrnicemi klávesnic a expandérů zabezpečovacích systémů, jakož i se sběrnicí RS-485 používanou v systémech kontroly vstupu.

Použití optické technologie přináší řadu klíčových výhod. Především zaručuje plnou galvanickou izolaci mezi propojenými segmenty systému, což účinně chrání zařízení před následky přepětí, atmosférických výbojů a rozdílů potenciálů. Optický přenos je navíc zcela odolný vůči elektromagnetickému (EMI) a rádiovému (RFI) rušení, což zajišťuje stabilitu a kontinuitu provozu i v těch nejobtížnějších průmyslových podmínkách. Díky dosahu přenosu až 2 kilometry umožňuje převodník zabezpečení velmi rozsáhlých objektů, jako jsou letiště, velké výrobní závody nebo kancelářské komplexy.

Zařízení se vyznačuje vysokou kvalitou zpracování a jednoduchostí instalace. Je vybaveno čtyřmi zásuvkami typu ST a umožňuje vytvoření stabilního spojení pomocí vícevidových optických vláken. Možnost propojení až tří jednotek do řetězce výrazně zvyšuje flexibilitu při návrhu topologie systému. Dodatečný testovací režim usnadňuje diagnostiku a spuštění instalace a nízká spotřeba proudu zajišťuje, že zařízení je energeticky úsporné a nadměrně nezatěžuje systémové napájecí zdroje. Je to nepostradatelný prvek profesionálních zabezpečovacích systémů, kde je prioritou nejvyšší úroveň bezpečnosti a spolehlivost komunikace.

Specifikace

Typ zařízení

Optický datový převodník / Komunikační modul

Určení

Konverze a přenos dat sběrnic zabezpečovacích systémů a kontroly vstupu

Optické rozhraní

4 x zásuvka ST - určeno pro vícevidová (MM) optická vlákna

Podporované sběrnice

RS-485 (systém ACCO), DTM (sběrnice klávesnic INTEGRA), DT1/DT2 (sběrnice expandérů INTEGRA)

Dosah přenosu

Maximálně 2 km mezi dvěma převodníky při použití vhodného optického vlákna

Topologie spojení

Bod-bod nebo možnost propojení až 3 převodníků do řetězcové struktury

Ochrana a izolace

Plná galvanická separace mezi vstupem a výstupem; vysoká odolnost vůči vnějšímu rušení

Elektrické parametry

Napájení 12 V DC (tolerance +/- 15%); Průměrná spotřeba proudu v pohotovostním režimu: 120 mA

Environmentální podmínky

Environmentální třída II; Provozní teplota: -10 °C ... 55 °C

Mechanická konstrukce

Deska plošných spojů PCB o rozměrech 80 x 57 mm; Hmotnost modulu: 40 g

Diagnostické funkce

Integrovaný testovací režim pro kontrolu správnosti optického přenosu

Software a konfigurace

Zařízení spolupracuje se systémy spravovanými softwarem DLOADX a ACCO Soft. Program DLOADX umožňuje plnou konfiguraci zabezpečovacího systému, definování parametrů sběrnic a diagnostiku spojení v reálném čase. Umožňuje vzdálenou správu systému, náhled stavu vstupů/výstupů a čtení paměti událostí. ACCO Soft je zase určen pro pokročilou kontrolu vstupu, nabízí vytváření schémat oprávnění, časových harmonogramů a generování podrobných zpráv o docházce. Oba programy se vyznačují intuitivním grafickým rozhraním, vysokou úrovní zabezpečení přenosu a pravidelnými aktualizacemi zvyšujícími funkčnost systému.

Soulad s normami

Polský výrobek; Má prohlášení o shodě CE; Záruka výrobce: 2 roky

Svorkové konektory

Svorkovnice pro připojení signálů sběrnic a napájení

Obsah

1x Optický datový převodník

1x Sada montážních sloupků

1x Návod k obsluze a instalaci

Rozměry, Hmotnost

Rozměry produktu: 20 x 80 x 57 mm (hl. x š. x v.)

Rozměry balení: 45 x 165 x 85 mm (hl. x š. x v.)

Hmotnost produktu: 40 g

Hmotnost s balením: 90 g
