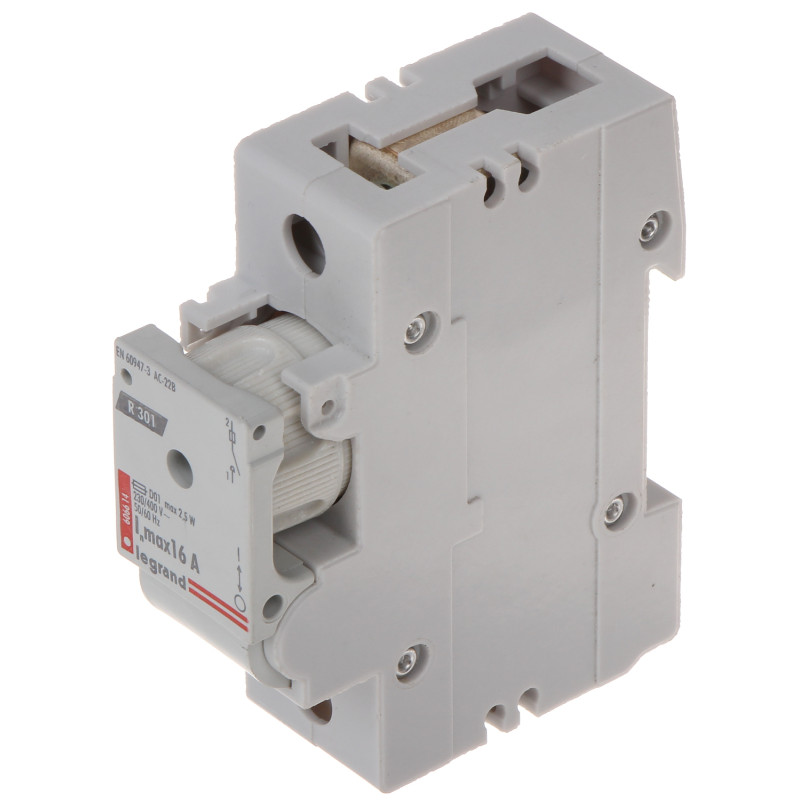

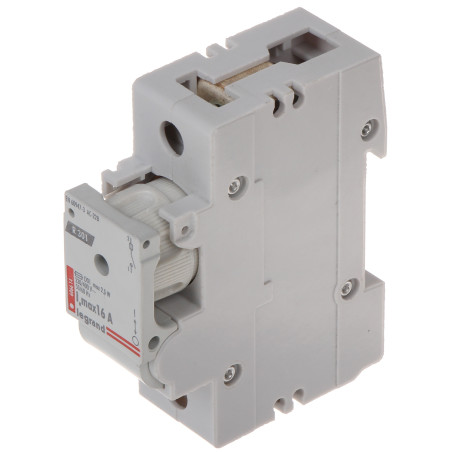

单相熔断器隔离开关 16A D01 TH-35导轨绝缘熔断器

型号: LEGRAND LE-606614

EAN: 6931240038734 SKU: 931038736

• 在电路中提供安全的绝缘间隙
• 兼容 D01 型熔断器芯（最高 16A）
• 安装在标准 TH-35 (DIN) 导轨上
• 额定短路分断能力高达 50,000 A
• 配备 AD01 熔断器芯假体以保护插座
• 工作温度范围广，从 -26°C 到 +60°C
• 采用优质塑料制成的坚固外壳
• 知名品牌 LEGRAND 产品，品质可靠

描述

LE-606614 熔断器隔离开关是一款先进的电气安装配件，由知名制造商罗格朗 (Legrand) 设计，旨在确保电气安装的最高安全水平。该设备具有双重作用：既可用作隔离开关，也可用作 D01 型熔断器芯的插座。该模块的主要任务是在电路中建立安全的绝缘间隙，这在维修、维护工作或需要立即切断电源的紧急情况下至关重要。得益于其精巧的设计，该开关允许根据受保护电路的特性灵活选择额定电流的熔断器芯，该型号的最大工作电流为 16A。

该产品的主要优势之一是与标准 TH-35 (DIN) 安装导轨完全兼容，这使得与现代配电箱的集成快速且无故障。外壳由优质、耐高温塑料制成，即使在恶劣的操作条件下也能保证长寿命和可靠性。该设备出厂时配备了 AD01 熔断器芯假体，可在安装最终熔断器之前保护插座免受污染。选择 LE-606614，即是投资于一款符合严格安全标准、具有高短路能力和抗过电压能力的产品，使其成为独栋住宅、工业设施或办公楼的理想解决方案。

规格

设备类型

单相绝缘熔断器隔离开关

额定电流

16 A - 设备最大电流负载

极数

1极 (1P) 确保单相断开

额定电压

230 V / 400 V AC - 工频交流电

额定绝缘电压

500 V - 确保高电压下的安全性

额定冲击耐受电压

6000 V - 对大气过电压和开关过电压具有高抗性

熔断器类型 (尺寸)

D01 - 熔断器芯的标准插座

额定短路分断能力

50000 A AC - 安全切断短路电流的能力

连接器类型

高压紧力的螺丝电缆端子

导线截面积

支持截面积为 2.5 mm² 至 25 mm² 的铜导线

环境等级

II - 专为标准安装条件下的工作而设计

外壳和安装

自熄性塑料，安装在 TH-35 支架 (DIN 导轨) 上

模数宽度

1.5 模数 (标准每模数 17.5 毫米)

工作温度

非常宽的范围，从 -26 °C 到 60 °C

软件

该设备完全是机械和电气的，没有内置软件、处理器或数字接口。它基于物理触点断开和熔断保护原理工作，确保了最高的可靠性，没有系统错误或网络安全威胁的风险。操作仅通过外壳正面的杠杆手动进行。

内容

1x LE-606614 熔断器隔离开关

1x AD01 熔断器芯假体

尺寸，重量

产品尺寸: 70 x 27 x 83 毫米 (深 x 宽 x 高)

包装尺寸: 71 x 27 x 83 毫米 (深 x 宽 x 高)

产品重量: 162 克

包装重量: 162 克

下载

• CE声明
• 安全合规
