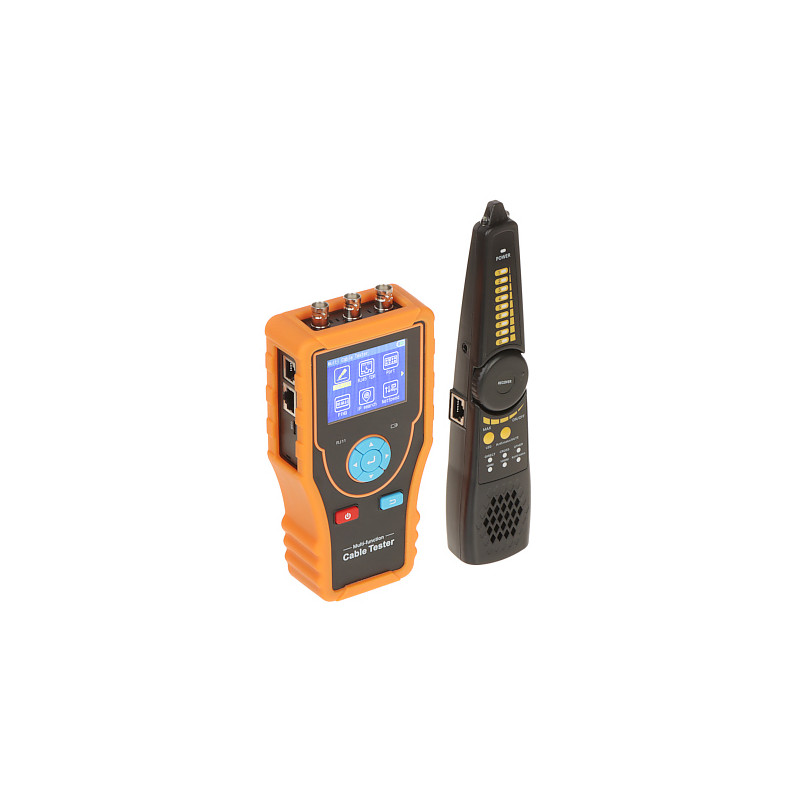

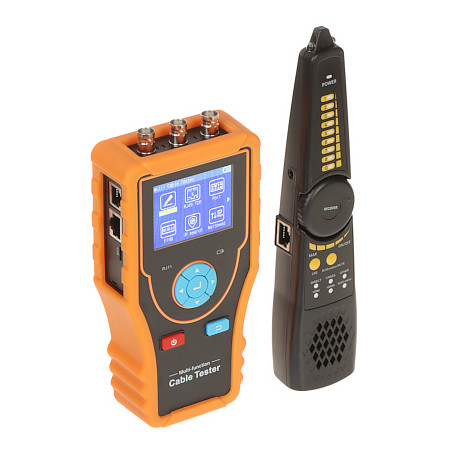

CS-NT24-PRO 电缆测试仪配备 TDR 反射计和高清视频信号测量

型号: CS-NT24-PRO

EAN: 6931240094556 SKU: 931094556

• 内置 TDR 反射计，用于定位电缆故障
• 高清视频信号测量 (TVI/CVI/AHD/CVBS)
• PING 测试和 IP 网络扫描
• 网络端口和双工模式识别
• 线束中特定导线的查找
• 清晰的 2.4 英寸 LCD 显示屏
• 电池续航时间长（最长 16 小时）
• 附带便携式保护套

描述

CS-NT24-PRO 测试仪是一款先进的专业设备，专为电信布线和闭路电视系统的综合诊断而设计。该设备能够精确测量布线连续性、识别 UTP 电缆类型并检测电话线路状态。测试仪支持多种电缆，包括计算机双绞线 (UTP/STP)、电话线和同轴电缆。得益于内置的 TDR 反射计，用户可以快速定位电缆断路或短路的位置，并测量其长度和衰减。该设备还提供针对 TVI、CVI、AHD 和 CVBS 标准的高清视频信号电平测量功能，使其成为监控系统安装人员不可或缺的工具。另一个优势是内置的 PING 测试，它允许验证 IP 摄像机和其他网络设备中以太网端口的正确运行，并扫描网络以查找 IP 地址。该设备配备了清晰的 2.4 英寸 LCD 显示屏，确保在任何条件下都能舒适地工作。电源由高效锂离子电池提供，单次充电可工作长达 16 小时。套装中还包含一个便携式保护套，可在运输和现场工作期间保护设备。这是一款可靠的工具，可显著加快网络和视频系统的安装与维护过程。

规格

测试电缆

STP / UTP 5类, 5e类, 6类, 6e类 - RJ45 (8P8C), RJ11 (6P4C), 同轴电缆

电源

测试仪: 锂离子电池 3.7V / 2000mAh, USB 电源适配器 DC 5V/2A; 探头: 2 x 1.5V 电池, AA/LR6/FR6 型

工作时间

单次充电最长 16 小时

充电时间

3 小时

显示屏

2.4 英寸 LCD, 分辨率 320 x 240 像素

RJ45 TDR 测试

线对状态、长度、衰减、反射系数、阻抗和偏斜测量。最大电缆长度: 180 m

2.0 TDR 测试

电缆故障点查找。最大电缆长度: 1200 m

网络功能

PING 测试 (验证以太网端口和 IP 地址), IP 网络扫描, 网络端口和双工模式识别

视频功能

同轴电缆上的高清视频信号电平表 (TVI/CVI/AHD/CVBS)

附加功能

线束中的电缆识别、电话线路状态检测、短路和断路检测、自动关机 (10-120 分钟)

保修

2 年

包装内容

1x CS-NT24-PRO 测试仪

1x 探头

1x USB 电源适配器

1x 便携包

尺寸，重量

产品尺寸: 40 x 175 x 88 mm (深 x 宽 x 高)

包装尺寸: 105 x 260 x 145 mm (深 x 宽 x 高)

产品重量: 450 g

含包装重量: 1128 g
