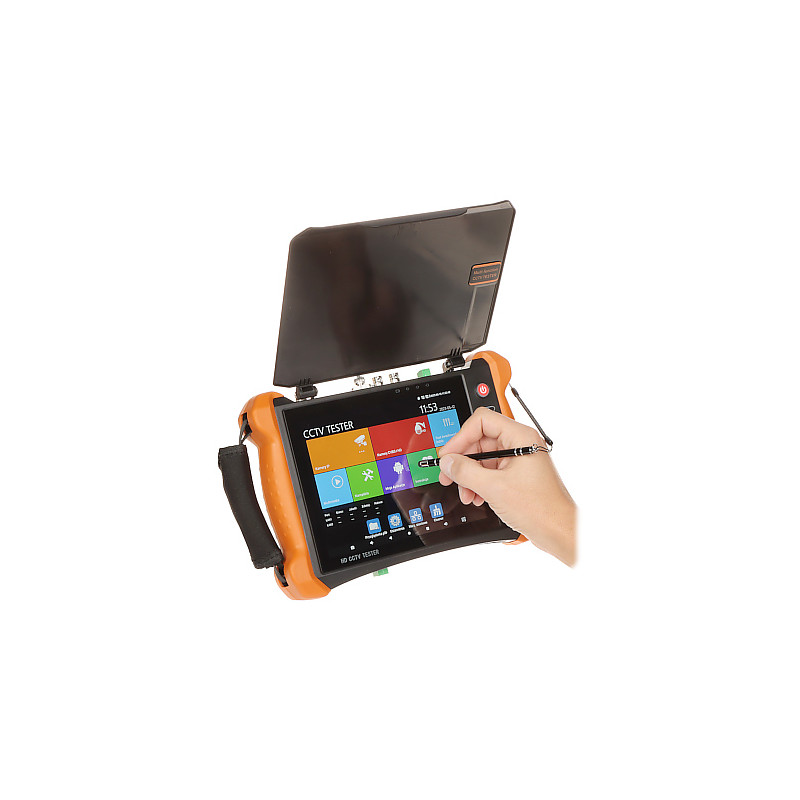

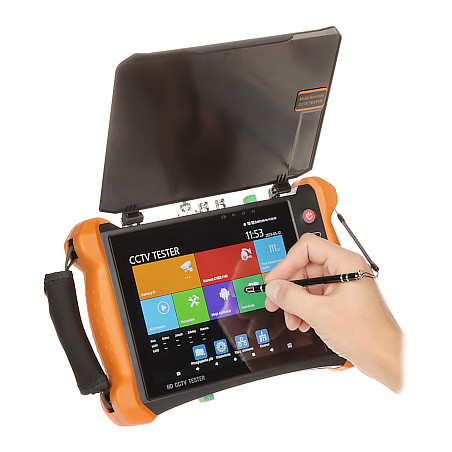

8英寸Retina多功能CCTV测试仪AHD HD-CVI HD-TVI IP 8K含万用表及反射仪

型号: DELTA CS-H9F-80HX

EAN: 6931240032657 SKU: 931032654

• 8英寸Retina触摸屏 2048x1536 px
• 支持AHD, HD-CVI, HD-TVI, IP (8K)及CVBS标准
• 内置数字万用表及TDR反射仪
• 光功率测量及可视化故障定位仪 (VFL)
• PoE摄像机供电 (最高90W) 及DC 5V/12V/24V输出
• Android 11系统，支持移动应用程序
• UTP电缆及RS-485/RS-232线路测试
• 内置手电筒及Wi-Fi热点

描述

CS-H9F-80HX多功能CCTV测试仪是一款专为视频监控系统专业安装人员设计的先进诊断工具。该设备配备了一块8英寸高分辨率Retina触摸屏（2048 x 1536 px），即使在光线复杂的环境下也能确保出色的图像清晰度。测试仪支持多种视频标准，包括AHD、HD-CVI、HD-TVI、IP（最高支持8K分辨率）以及传统的CVBS模拟信号。凭借内置的数字万用表、用于定位UTP电缆故障的TDR反射仪、光功率计以及光纤可视化故障定位仪（VFL），该设备集成了完整的维修工作站功能。测试仪还支持通过PoE（最高90W）以及DC 5V/12V/24V输出为摄像机供电，极大地简化了现场系统的配置。Android 11操作系统提供了直观的操作体验，并支持安装额外的应用程序。该设备的优势还包括内置网页浏览器、PTZ协议支持以及将视频保存到micro SD卡的功能。坚固的结构和容量为3350 mAh的高效电池确保了长时间工作，无需频繁充电，使其成为每位安防系统维修人员的必备装备。

规格

视频标准

AHD 8 Mpx, HD-CVI 8 Mpx, HD-TVI 8 Mpx, TCP/IP 8K, CVBS PAL/NTSC

显示屏

8英寸Retina，电容式触摸屏，2048 x 1536 px

视频输入/输出

输入: 1x BNC (AHD/CVI/TVI/CVBS), 1x HDMI。输出: 1x BNC (CVBS), 1x HDMI

LAN端口

2个，支持摄像机和PoE交换机

音频

1x Mini Jack输入, 1x Mini Jack输出, 音频测试

测量与测试

数字万用表（电压、电流、电阻、二极管、电容），TDR反射仪（UTP断点定位），光功率计（850-1625 nm），VFL（650 nm, 10 mW）

串行端口

RS-485，支持超过30种协议（Pelco-D/P, Hikvision, Samsung, Panasonic等）

软件

设备运行在Android 11系统下。内置用于预览IP摄像机的应用程序（gDMSS, Safire Connect, XMEye, iVMS-4500, EZView, FreeIP PRO等）。内置Google Chrome浏览器可访问摄像机Web界面。Quickoffice套件允许编辑.docx, .xlsx和.pptx文档。VLC Media Player支持播放多媒体文件（mp3, mp4, avi, mpeg）。系统支持高级网络分析（Ping, IP扫描, 交换机端口检测）及PTZ摄像机管理。

输出电源

5V DC/2A (USB), 12V DC/3A, 24V DC/2A, 48V PoE (最高90W)

电池供电

锂离子电池 11.1V, 3350mAh, 37.19Wh，工作时间最长10小时

附加功能

Wi-Fi热点, 手电筒, micro SD卡存储, 背光按键, 主题切换

工作条件

-10°C至50°C，湿度30% - 90%

语言

波兰语, 英语, 捷克语, 法语, 西班牙语, 德语, 葡萄牙语, 俄语, 土耳其语, 意大利语, 塞尔维亚语

保修

2年

包装清单

1x CCTV测试仪 CS-H9F-80HX

1x 电源适配器

1x 8GB micro SD卡

用户手册

尺寸, 重量

产品尺寸: 42 x 263 x 182 mm (深 x 宽 x 高)

包装尺寸: 150 x 350 x 250 mm (深 x 宽 x 高)

产品重量: 1220 g

包装重量: 2000 g

下载

• CE声明
• 安全合规
