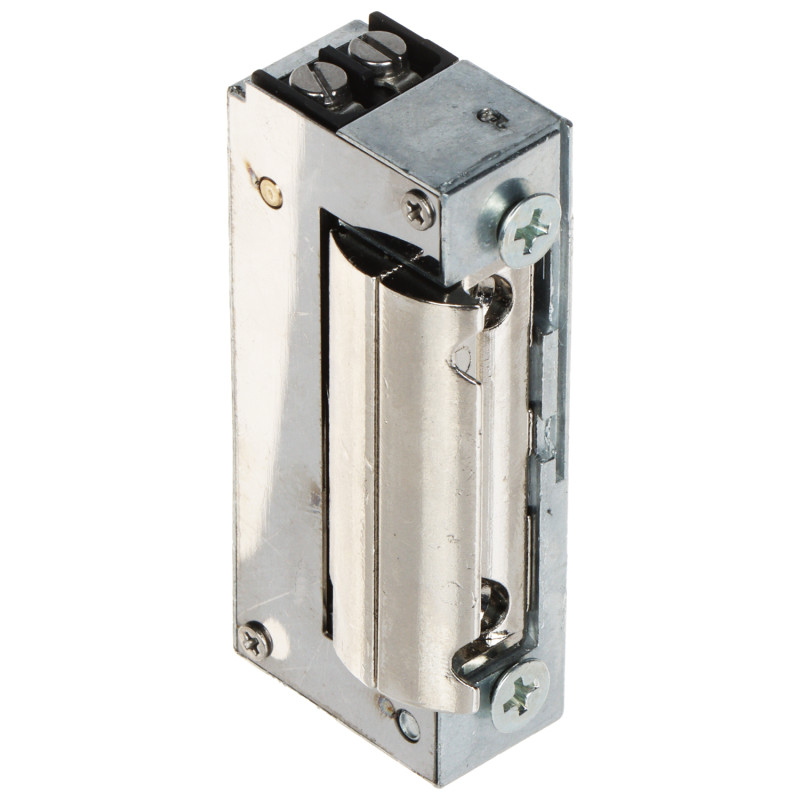

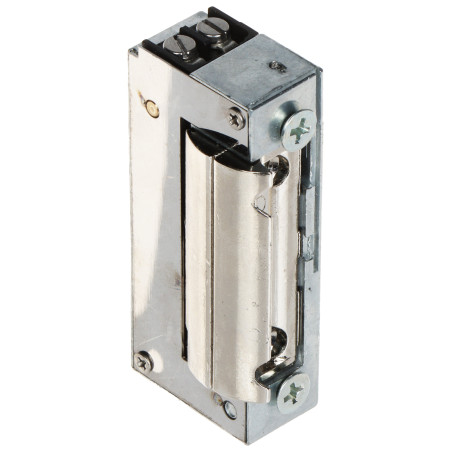

BIRA XS12R 窄型反向电磁锁扣 16.2mm 对称径向 NO 12V DC 门禁配件

型号: BIRA XS12R

EAN: 6931240042090 SKU: 931042091

• 窄型外壳，宽度仅 16.2 mm
• 反向工作模式 - 断电开启 (NO)
• 全对称结构，适用于左开门和右开门
• 径向锁扣设计，防止超出轮廓
• 3.5 mm 间隙调节范围
• 机械抗压强度高达 3000 N
• 经测试耐用性达 200,000 次开启循环
• 允许无限期通电工作

描述

Hartte XS 系列专业电磁锁扣是一款专为门禁系统和门锁安全设计的高端设备。其特点是仅 16.2 mm 的超窄结构，可轻松安装在现代窄型铝合金、PVC 型材及木质门框中。

该产品的主要优势之一是其反向工作模式 (NO - 常开)，这意味着在断电情况下，锁扣保持开启状态。这对于需要高安全级别并符合消防法规的系统尤为重要，在紧急情况下优先保证自由通行。

该锁扣具有创新的径向锁舌形状，在开启过程中，元件不会超出电锁的轮廓。这种设计大大简化了安装，因为对门框的开孔要求更小，从而缩短了安装时间并提高了外观美观度。结构完全对称，使其适用于左开门和右开门。

坚固的结构保证了高达 3000N (约 300 kg) 的抗压强度，提供了高水平的机械保护。此外，该机构已通过 200,000 次工作循环测试，证明了其在办公楼、公共设施或楼梯间等高人流量场所的耐用性和可靠性。

规格

电源与电压

额定电压: 10 ... 14 V DC。直流电 (Direct Current) 确保了稳定的工作和恒定的电荷流动方向。

电流消耗与效率

在 12 V DC 电源下，电流消耗为 200 mA。该设备具有低能耗特点。

工作特性

工作模式: 反向 (NO - 常开)。在断电状态下门处于开启状态，通电后锁定。

结构与外壳

对称外壳，由耐机械磨损的高质量材料制成。

技术尺寸

宽度: 16.2 mm，深度: 28 mm，高度: 67 mm。窄型轮廓非常适合现代门窗系统。

调节系统

该锁扣具有 3.5 mm 的间隙调节功能，可精确匹配门把手锁舌。

机械参数与强度

作用于锁扣的允许负载: 3000 N (约 300 kg)。这为防止强行进入提供了坚固的屏障。

耐用性与工作循环

设备设计至少可进行 200,000 次开启和关闭循环，且不会损失技术参数。

兼容性与安装

通用应用: 适用于右开门和左开门。支持垂直安装。

创新径向结构

径向形状使得锁舌在工作时在机构内部旋转，无需在门框型材上进行大面积切割。

功能与模式

无锁舌锁定且无记忆功能，这是专为安全设计的反向电磁锁扣的典型特征。

工作条件与连续性

允许连续工作时间: 无限制。设备可以无限期保持通电状态。

电气参数 (电阻)

线圈电阻为 60 Ω，这确保了工作期间电流参数的稳定性。

产地与品牌

制造商: BIRA。产品系列: Hartte XS。产品享有 2 年制造商保修。

包装内容

1x XS12R 电磁锁扣

1x 安装说明书

尺寸与重量

产品尺寸: 28 x 16 x 67 mm (深 x 宽 x 高)

包装尺寸: 28 x 97 x 35 mm (深 x 宽 x 高)

产品重量: 136 g

包装重量: 140 g

下载

• CE声明
• 安全合规
