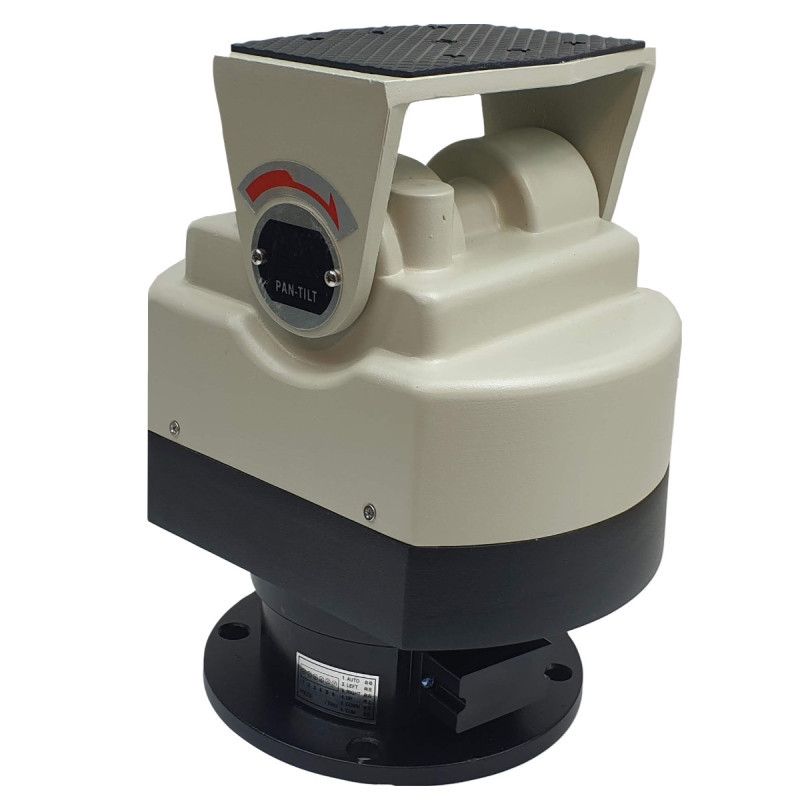

CCTV Kamera Dış Mekan Solar Panel Pan Tilt Döndürücü 350 derece 70 derece 24V RS-485 Kontrol Ünitesi 25kg Yük

Model: ACTii AC3044

EAN: 6931240030448 SKU: 3044791568

• Tip: Dış Mekan Döndürücü
• Dönüş Aralığı: Yatay 350°, Dikey 70°
• Kontrol: Döndürücü ve MOTO-ZOOM lens için dahili RS-485 kontrol ünitesi
• Güç Çıkışı: Kamera ve/veya MOTO-ZOOM lens için 12V DC
• Ek Fonksiyonlar: Yatay dönüş açısını sınırlama imkanı, tarama fonksiyonu (döngüsel sağ-sol dönüş)
• Maksimum Yük: 25 kg
• Uygulamalar: Sınır koruma, cezaevi, polis, şantiyeler, güneş panellerini döndürme, diğer dış mekan uygulamaları

Açıklama

Dahili RS485 kontrol ünitesine sahip, endüstriyel televizyon (CCTV) sistemlerinde, fotovoltaik güneş panelleri için izleme sistemlerinde ve antenler, gece görüş cihazları, sensörler, projektörler ve aydınlatma gibi çeşitli cihazları konumlandırmak için tasarlanmış PAN TILT tipi dış mekan döndürücü.

Cihaz, hassas konumlandırma sağlayan bir senkron motor ve otomatik dönüş limit ayarı fonksiyonu ile donatılmıştır.

Alüminyum alaşımlı ekstrüzyon yöntemiyle üretilen yapı, yüksek mekanik dayanıklılık ve yüksek/düşük sıcaklıklar, korozyon, güçlü rüzgar, su ve asidik maddeler dahil olmak üzere zorlu çevresel koşullara karşı direnç garanti eder.

Entegre RS485 dekoderi, çok sayıda iletişim protokolünü ve iletim hızını desteklerken aynı zamanda güçlü parazit önleme ve düşük enerji tüketimi ile karakterize edilir.

Döndürücü, voltaj kaybına karşı korumaya sahiptir ve kontrol edilen lens ve kamera için güç çıkışlarının yanı sıra kullanıcı için yardımcı bir kontrol çıkışı sağlar, bu da onu zorlu dış mekan uygulamalarında uzaktan kontrol için kapsamlı bir çözüm haline getirir.

Teknik Özellikler

Muhafaza

Malzeme: Alüminyum, ABS

Uygulama: Dış mekan, İç mekan

Çalışma sıcaklığı / bağıl nem: -25°C ~ +60°C / <90%

Dönüş parametreleri

Dönüş hızı: Yatay: 7°/s, Dikey: 2°/s

Dönüş aralığı: Yatay: 350° Dikey: 70°

Maksimum yük: Yatay 25kg, Dikey 12kg

Dahili RS-485 kontrol ünitesi

EVET

Kontrol ünitesi döndürücüyü döndürmeyi destekler ve ayrıca MOTO ZOOM lensini kontrol edebilir.

Standart RS-485 ayarları: Protokol: PELCO-D, Hız: 2400, Adres: 1 (ayarlar değiştirilebilir).

Girişler, çıkışlar

6 damarlı kablo: Güç örneğin kamera 12V +, 12V - , Zoom, Focus , IRIS, COM

Kablo: 4 damarlı: Çıkış 24V AC , 2x AUX yardımcı kablo

Koaksiyel kablo: Video (çekirdek +, toprak -)

Muhafazanın alt kısmındaki terminal: Giriş 24V AC, RS485+ , RS485-, Video + , Video -

8 pinli anahtar (RS485 parametre ayarları): Dönüş hızı , adres

4 pinli anahtar (RS485 parametre ayarları): Protokol

Giriş ve çıkışların açıklaması:

Ana Giriş / Kontrol Konnektörü

Pin 1: Güç kaynağı 24V AC (Giriş)

Pin 2: Güç kaynağı 24V AC (Giriş)

Pin 3: RS485 + (Kontrol verisi giriş/çıkışı)

Pin 4: RS485 - (Kontrol verisi giriş/çıkışı)

Pin 5: Video + (Kameradan geçen video sinyali çıkışı)

Pin 6: Video - (Kameradan geçen video sinyali çıkışı - toprak)

Kamera/Lens için Kablo Demeti (Lens Bağlantısı - 6 damarlı):

Pin 1 (Siyah): 12V DC - (Kamera/lens için güç çıkışı)

Pin 2 (Kırmızı): 12V DC + (Kamera/lens için güç çıkışı)

Pin 3 (Turuncu): Zoom (Lens için kontrol çıkışı)

Pin 4 (Sarı): Focus (Lens için kontrol çıkışı)

Pin 5 (Yeşil): Iris (Lens için kontrol çıkışı)

Pin 6 (Mavi): COM (Zoom/Focus/Iris kontrol sinyalleri için ortak toprak)

Güç/Yardımcı Kablo Demeti (4 damarlı - kısmen Ana Konnektör ile örtüşür):

Pin 1 (Sarı): 24V AC (Güç girişi - Ana Konnektör Pin 1 ile uyumlu)

Pin 2 (Turuncu): 24V AC (Güç girişi - Ana Konnektör Pin 2 ile uyumlu)

Pin 3 (Kırmızı): AUX (Yardımcı çıkış)

Pin 4 (Siyah): AUX (Yardımcı çıkış)

Video Kablo Demeti (Koaksiyel kablo - kısmen Ana Konnektör ile örtüşür):

Pin 1 (Çekirdek): Video + (Video sinyali geçişli giriş/çıkış - Ana Konnektör Pin 5 ile uyumlu)

Pin 2 (Toprak/Örgü): Video - (Video sinyali geçişli giriş/çıkış - Ana Konnektör Pin 6 ile uyumlu)

Yapılandırma (Kod Çözme Anahtarı - DIP anahtarları):

DECODER TD (8 anahtar): RS485 Adres (Address code) ve İletim Hızı (Baud rate) ayarı.

FUNCT (4 anahtar): RS485 Protokol (Protocol) ayarı.

Güç kaynağı

Güç adaptörü: AC 24V

Enerji tüketimi: 15W

Kamera ve/veya MOTO-ZOOM lensi beslemek için 24V AC'den 12V DC'ye dönüştüren dahili transformatör

Ek Bilgiler

Döndürücü kullanımı, kameranın görüş alanını genişletmenin en basit yoludur. Manuel kontrol üniteleri ve "moto-zoom" tipi lenslerle birlikte, belirli bir olayı hassas bir şekilde takip etmeye olanak tanırlar. Sabit kamera her zaman belirli bir alana yöneliktir ve konumu her zaman gözlemlenen görüntünün ayrıntılarını görmeyi sağlamaz. Eğer kamerayı bir döndürücüye yerleştirirsek ve ayrıca bir "moto-zoom" tipi lens ile donatırsak, görüş alanını kontrol etmek mümkün olacaktır.

Ek aksesuarlar

Döndürücüyü döndürmek için RS485 üzerinden iletişimi destekleyen bir cihaz kullanabilirsiniz

Bunu klavye kullanarak yapabilirsiniz: ACTii AC4322

DVR kaydedici: ACTii AC8512

Bilgisayar yazılımı (RS485 ile kontrolü destekleyen, ücretsiz uygulamalar da mevcuttur). USB - RS485 adaptörü kullanmanız gerekir: ACTii AC2248

Sertifikalar ve standartlar

CE , ROHS

Boyutlar, Ağırlık

Ürün Boyutları: 190 x 190 x 260 mm (Der. x Gen. x Yük.)

Ambalaj Boyutları: 250 x 300 x 350 mm (Der. x Gen. x Yük.)

Ürün Ağırlığı: 3067 g

Ambalaj ile Ağırlık: 3493 g
