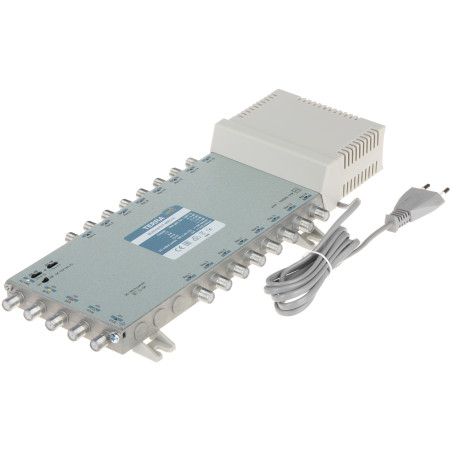

SAT ve karasal TV kurulumları için 5 girişli 16 çıkışlı radyal multiswitch

Model: TERRA MR-516

EAN: 6931240076705 SKU: 931076701

• 5 giriş (4x SAT, 1x karasal TV)
• Uç alıcılar için 16 çıkış
• Yüksek ekranlama seviyesi - Sınıf A
• Yıldız topolojisindeki kurulumlar için özel
• SAT ve DVB-T sinyal desteği
• Sağlam döküm gövde
• 230V AC güç kaynağı

Açıklama

MR-516 radyal multiswitch, 4 ila 70 uç prizi destekleyen küçük ve orta ölçekli kurulumlarda uydu ve karasal televizyon sinyallerinin dağıtımı için tasarlanmış profesyonel bir cihazdır. Kurulumun yıldız topolojisine dayandığı ve tüm priz kablolarının tek bir montaj noktasında toplandığı müstakil evler ve apartmanlar için ideal bir çözümdür. Cihaz, A sınıfı gereksinimlerini karşılayan mükemmel sinyal ekranlaması sağlayan döküm gövdesi ile kanıtlanmış yüksek kaliteli bir yapıya sahiptir. Bu sayede multiswitch, dış parazitleri etkili bir şekilde ortadan kaldırarak kararlı ve net bir televizyon sinyali alımı sağlar. MR-516 multiswitch kullanımı, kurulumun düzenlenmesine olanak tanır ve bağlı 16 alıcının her biri için uydu ve karasal sinyallere bağımsız erişim sağlar. Cihaz, modern iletim standartlarıyla tam uyumludur ve bu da onu her türlü profesyonel RTV kurulumunun güvenilir bir parçası haline getirir. Kompakt tasarımı, rack kabinlerine veya montaj kutularına kurulumu kolaylaştırır ve sağlam teknik parametreleri, çeşitli çevresel koşullarda uzun süreli ve sorunsuz çalışma sağlar.

Teknik Özellikler

Girişler

4x 950 MHz ... 2400 MHz (SAT), 1x 47 MHz ... 862 MHz (Karasal TV - Aktif)

Çıkışlar

16x 47 MHz ... 2400 MHz

Anahtarlama sinyalleri

14 V / 18 V, 0 Hz / 22 kHz

SAT kazancı (kablo ön düzeltme)

-3 ... 8 dB

TV kazancı (kablo ön düzeltme)

-4 ... 5 dB

İzolasyon

SAT/SAT girişleri arası <= 30 dB; Çıkışlar <= 30 dB SAT; Çıkışlar <= 35 dB DVB-T

Maksimum SAT çıkış seviyesi

96 dBµV

Maksimum TV çıkış seviyesi

82 ... 88 dBµV

Ön yükselteç güç kaynağı

12 V DC

Güç kaynağı

230 V AC

Ekranlama sınıfı

Sınıf A

Üretici / Marka

TERRA

Garanti

2 yıl

Yazılım

Cihazın kullanıcı arayüzüne sahip yerleşik bir aygıt yazılımı yoktur. Tak-çalıştır tipi pasif-aktif bir donanım cihazıdır. Sinyal yönetimi, multiswitch çıkışlarına bağlı uydu alıcıları tarafından gönderilen 14V/18V ve 0Hz/22kHz anahtarlama sinyalleri aracılığıyla tamamen otomatik olarak gerçekleştirilir. Bu sayede multiswitch, belirli bir alıcının gerektirdiği polarizasyonu ve bandı otomatik olarak tanır ve herhangi bir yapılandırma gerektirmeden 16 çıkışın tamamına bakım gerektirmeyen sinyal dağıtımı sağlar.

İçerik

1x Multiswitch MR-516

Boyutlar, Ağırlık

Ürün boyutları: 52 x 333 x 135 mm (Der. x Gen. x Yük.)

Ambalaj boyutları: 60 x 360 x 175 mm (Der. x Gen. x Yük.)

Ürün ağırlığı: 964 g

Ambalajlı ağırlık: 1148 g

İndirilebilir içerikler

• CE Beyannamesi
• GÜVENLİK UYUMU
