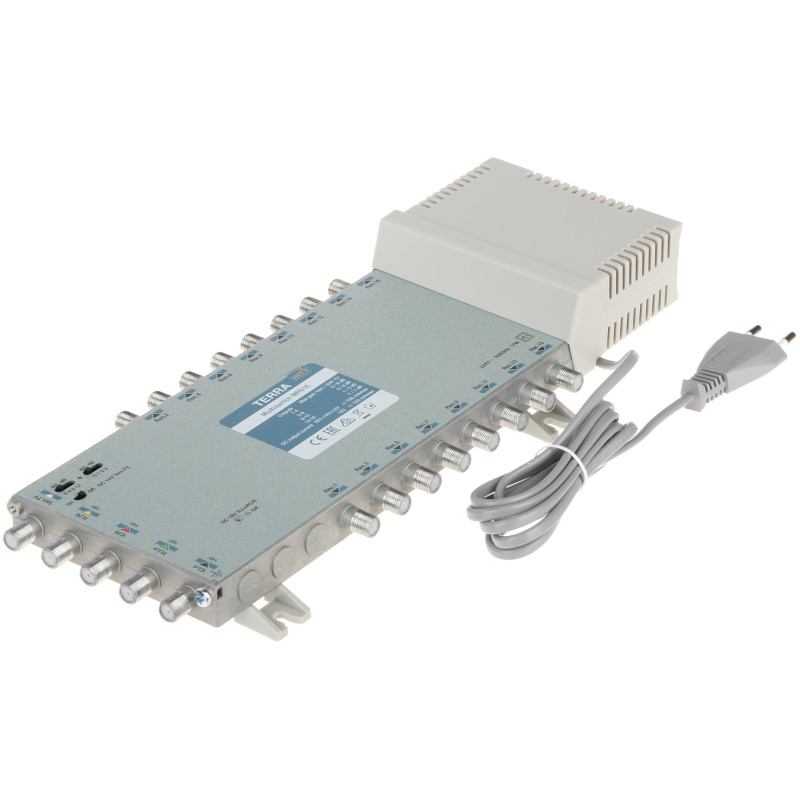

위성 및 지상파 TV 설치용 5입력 16출력 방사형 멀티스위치

모델: TERRA MR-516

EAN: 6931240076705 SKU: 931076701

• 5입력 (4x SAT, 1x 지상파 TV)
• 최종 수신기용 16출력
• 높은 차폐 수준 - 클래스 A
• 스타 토폴로지 설치 전용
• SAT 및 DVB-T 신호 지원
• 견고한 다이캐스트 하우징
• 230V AC 전원 공급

설명

MR-516 방사형 멀티스위치는 4개에서 70개의 최종 단자를 지원하는 소규모 및 중규모 설치 환경에서 위성 및 지상파 TV 신호를 분배하도록 설계된 전문 장치입니다. 이는 모든 단자의 케이블이 하나의 설치 지점으로 모이는 스타 토폴로지 기반의 단독 및 다세대 주택에 이상적인 솔루션입니다. 이 장치는 클래스 A 요구 사항을 충족하는 우수한 신호 차폐 기능을 제공하는 다이캐스트 하우징으로 제작되어 높은 품질을 자랑합니다. 이를 통해 멀티스위치는 외부 간섭을 효과적으로 제거하여 안정적이고 깨끗한 TV 신호 수신을 보장합니다. MR-516 멀티스위치를 사용하면 설치를 체계화할 수 있으며, 연결된 16개의 각 수신기에 위성 및 지상파 신호를 독립적으로 제공할 수 있습니다. 이 장치는 최신 전송 표준과 완벽하게 호환되므로 모든 전문 RTV 설치의 신뢰할 수 있는 구성 요소가 됩니다. 컴팩트한 디자인으로 랙 캐비닛이나 설치함에 쉽게 장착할 수 있으며, 견고한 기술 사양은 다양한 환경 조건에서 장기간 문제 없는 작동을 보장합니다.

사양

입력

4x 950 MHz ... 2400 MHz (SAT), 1x 47 MHz ... 862 MHz (지상파 TV - 활성)

출력

16x 47 MHz ... 2400 MHz

스위칭 신호

14 V / 18 V, 0 Hz / 22 kHz

SAT 이득 (케이블 사전 보정)

-3 ... 8 dB

TV 이득 (케이블 사전 보정)

-4 ... 5 dB

분리

SAT/SAT 입력 간 <= 30 dB; 출력 간 <= 30 dB SAT; 출력 간 <= 35 dB DVB-T

최대 SAT 출력 레벨

96 dBµV

최대 TV 출력 레벨

82 ... 88 dBµV

프리앰프 전원 공급

12 V DC

전원 공급

230 V AC

차폐 등급

클래스 A

제조사 / 브랜드

TERRA

보증

2년

소프트웨어

이 장치에는 사용자 인터페이스가 포함된 펌웨어 소프트웨어가 없습니다. 플러그 앤 플레이 방식의 수동-능동형 하드웨어 장치입니다. 신호 관리는 멀티스위치 출력에 연결된 위성 튜너에서 전송되는 14V/18V 및 0Hz/22kHz 스위칭 신호를 통해 완전히 자동으로 수행됩니다. 덕분에 멀티스위치는 특정 수신기에 필요한 편파 및 대역을 자동으로 인식하여 구성 없이 16개 출력 모두에 신호를 유지 관리 없이 분배합니다.

구성품

1x 멀티스위치 MR-516

치수, 무게

제품 치수: 52 x 333 x 135 mm (깊이 x 너비 x 높이)

포장 치수: 60 x 360 x 175 mm (깊이 x 너비 x 높이)

제품 무게: 964 g

포장 포함 무게: 1148 g

다운로드

• CE 선언
• 안전 준수
