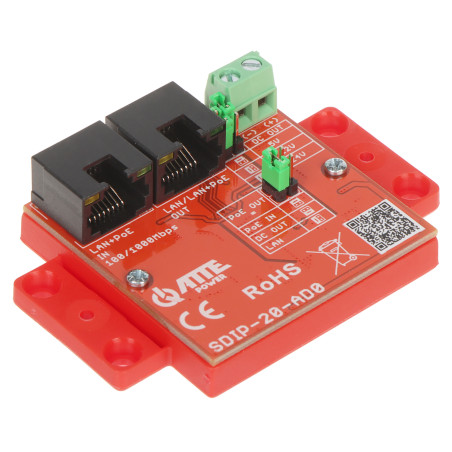

Gigabit Ethernet 10/100/1000 Mbps PoE güç adaptörü DC/DC dönüştürücü jumper ayarlı IP20

Model: ATTE SDIP-20-AD0

EAN: 6931240064832 SKU: 931064831

• Gigabit Ethernet 10/100/1000 Mbps standartları desteği
• Geniş giriş voltaj aralığı 44-56V DC (PoE)
• Terminallerde ayarlanabilir çıkış voltajı: 5V / 12V / 24V DC
• 20W'a kadar maksimum çıkış gücü
• Jumperlar ile çalışma parametreleri yapılandırması
• IEEE 802.3af, 802.3at ve Pasif PoE ile uyumluluk
• Çıkış voltajı varlığı için LED optik sinyalizasyon
• Kompakt IP20 plastik muhafaza
• -25°C ile +50°C arası geniş çalışma sıcaklığı aralığı
• PoE standardını desteklemeyen cihazları besleme imkanı

Açıklama

SDIP-20-AD0 adaptörü, profesyonel IP izleme sistemleri ve modern telekomünikasyon ağları için tasarlanmış, tanınmış üretici ATTE'nin gelişmiş bir teknik çözümüdür. Bu cihazın temel görevi, PoE hattı üzerinden ek ağ bileşenlerini verimli bir şekilde beslemek veya RJ45 fişinde bulunan PoE voltajını hassas bir şekilde düşürmektir. 10/100/1000 Mbps standartlarına tam destek sayesinde adaptör, Gigabit Ethernet kurulumlarında kritik öneme sahip olan herhangi bir gecikme olmaksızın yıldırım hızında veri iletimini garanti eder.

SDIP-20-AD0 modelinin en büyük avantajlarından biri, olağanüstü çok yönlülüğü ve yapılandırma esnekliğidir. Kullanıcı, basit ve güvenilir bir jumper sistemi aracılığıyla çıkış voltajını (5V, 12V veya 24V DC) seçme imkanına sahiptir; bu da yüksek voltajlı PoE için fabrika desteği olmayan kameralar, yönlendiriciler, anahtarlar veya erişim noktaları gibi çok çeşitli uç cihazların beslenmesine olanak tanır. Cihaz, hem 802.3af/at standardında çalışan anahtarlarla hem de Pasif PoE sistemleriyle tam uyumludur, bu da onu her türlü ağ altyapısı için ideal bir modernizasyon öğesi haline getirir.

Bir diğer avantajı ise dayanıklı plastikten yapılmış estetik, kırmızı bir muhafaza içine kapatılmış kompakt tasarımıdır. Küçük boyutları, kurulum kutularına, kablo kanallarına veya özel telekomünikasyon muhafazalarına (örneğin ABOX-CA1 serisi) kolay montaj sağlar. Adaptör, kurulumcuyu çıkış voltajının varlığı konusunda sürekli bilgilendiren ve arıza tespitini kolaylaştırıp sistem devreye alma sürecini hızlandıran LED sinyal diyotları ile donatılmıştır. -25°C ile 50°C arasındaki geniş çalışma sıcaklığı aralığı, cihazın zorlu çevresel koşullarda bile tam verimliliğini korumasını sağlar.

SDIP-20-AD0 adaptörünün kullanımı, her cihaz için ayrı 230V besleme hatları çekme ihtiyacını ortadan kaldırarak kablolama maliyetlerinin önemli ölçüde optimize edilmesini sağlar. Bu, PoE ayırıcı işlevini ve 20W'a kadar güce sahip verimli bir DC/DC dönüştürücüyü birleştiren 'hepsi bir arada' bir çözümdür. ATTE markalı bir ürünü seçerek, tüm izleme sisteminin veya ofis ağının uzun yıllar boyunca sorunsuz çalışmasını sağlayan en yüksek üretim kalitesine ve kararlılığa yatırım yapmış olursunuz.

Teknik Özellikler

Cihaz tipi

Yüksek verimli DC/DC voltaj düşürücü dönüştürücü ile entegre profesyonel PoE (Power over Ethernet) güç adaptörü. Cihaz, güç kaynağının verilerden ayrılmasına veya uç cihazlar için voltaj parametrelerinin değiştirilmesine olanak tanır.

Çıkış gücü

Maksimum çıkış gücü 20 W'tır. Bu değer, çoğu IP kamerayı (IR aydınlatıcılı modeller dahil), Wi-Fi erişim noktalarını ve VoIP terminallerini beslemek için yeterlidir.

Giriş sayısı

1 adet RJ-45 soketi. Bu konektör, anahtardan veya enjektörden gelen Ethernet sinyalini PoE gücüyle birlikte iletmek için kullanılır.

Giriş voltajı

Cihaz, PoE hattının standart parametrelerine karşılık gelen 44 V ile 56 V DC aralığındaki doğru akımı kabul eder.

Çıkış voltajı (terminaller)

Vidalı terminallerdeki çıkış, 5 V DC, 12 V DC veya 24 V DC voltajları sunar. Belirli bir voltajın seçimi, cihazın baskılı devre kartındaki jumperların uygun şekilde ayarlanmasıyla gerçekleştirilir.

Çıkış voltajı (LAN)

LAN OUT portu, PoE gücünü daha ileriye iletebilir. Pin ve voltaj yapılandırması, alıcının özel gereksinimlerine uyum sağlamaya olanak tanıyan jumper ayarına bağlıdır.

Veri iletimi

10 Base-T, 100 Base-TX ve 1000 Base-T (Gigabit Ethernet) standartlarına tam destek. Bu, paket kaybı ve gecikme olmaksızın tam ağ bant genişliği sağlar.

LED sinyalizasyonu

LED diyot aracılığıyla net optik sinyalizasyon, dönüştürücünün düzgün çalıştığını ve çıkış voltajının varlığını bildirerek kurulum durumunun hızlı bir şekilde doğrulanmasını kolaylaştırır.

Yapısal özellikler

Cihaz, çok düşük enerji kayıpları ve hassas çıkış voltajı stabilizasyonu ile karakterize edilir. Mekanik parçaların olmaması, tüm modülün arızasızlığını önemli ölçüde artırır.

Koruma önlemleri

Ters polariteye karşı temel koruma ve çıkışta gelişmiş akım parametresi stabilizasyonu, bağlı cihazları korur.

Muhafaza ve renk

Kırmızı renkte yüksek kaliteli plastikten yapılmış kompakt muhafaza. Şekil ve boyutlar, dar kurulum alanlarına montaj için optimize edilmiştir.

Çalışma sıcaklığı

Cihaz, -25 santigrat derece ile +50 santigrat derece arasındaki geniş ortam sıcaklığı aralığında sürekli çalışmaya uygundur.

Sızdırmazlık sınıfı

IP20 koruma sınıfı. Cihaz, bina içinde çalışmak veya daha yüksek sızdırmazlık sınıfına sahip ek dış muhafazalara monte edilmek üzere tasarlanmıştır.

Standartlara uygunluk

IEEE 802.3af ve IEEE 802.3at (PoE+) standartlarıyla tam uyumluluk ve birçok ağ cihazında kullanılan Pasif PoE sistemleri için destek.

İçerik

1x SDIP-20-AD0 ATTE Adaptörü

1x Çıkış voltajı yapılandırması için jumper seti

1x Bağlantı şeması içeren hızlı kurulum kılavuzu

Boyutlar, Ağırlık

Ürün boyutları: 21 x 73 x 52 mm (Der. x Gen. x Yük.)

Ambalaj boyutları: 53 x 125 x 85 mm (Der. x Gen. x Yük.)

Ürün ağırlığı: 40 g

Ambalajlı ağırlık: 86 g
